ArcGIS批量内插等高线

1.       添加数据

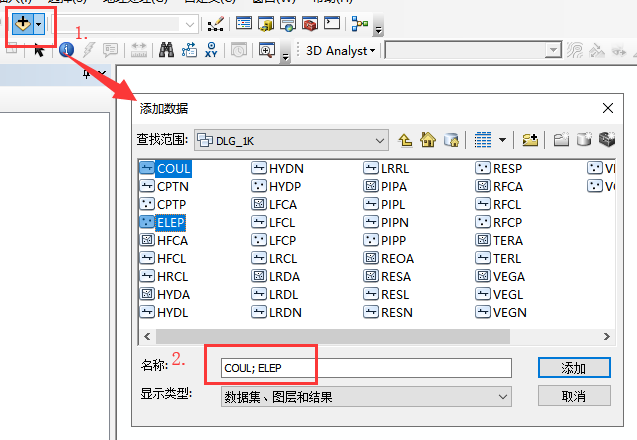

ArcGIS添加mdb数据库，【Add data】→弹出【添加数据】对话框。

            图1      添加地形图mdb数据

选择高程点(图层为“ELEP”)和等高线(图层为“COUL”)。

2.       查看当前等高距

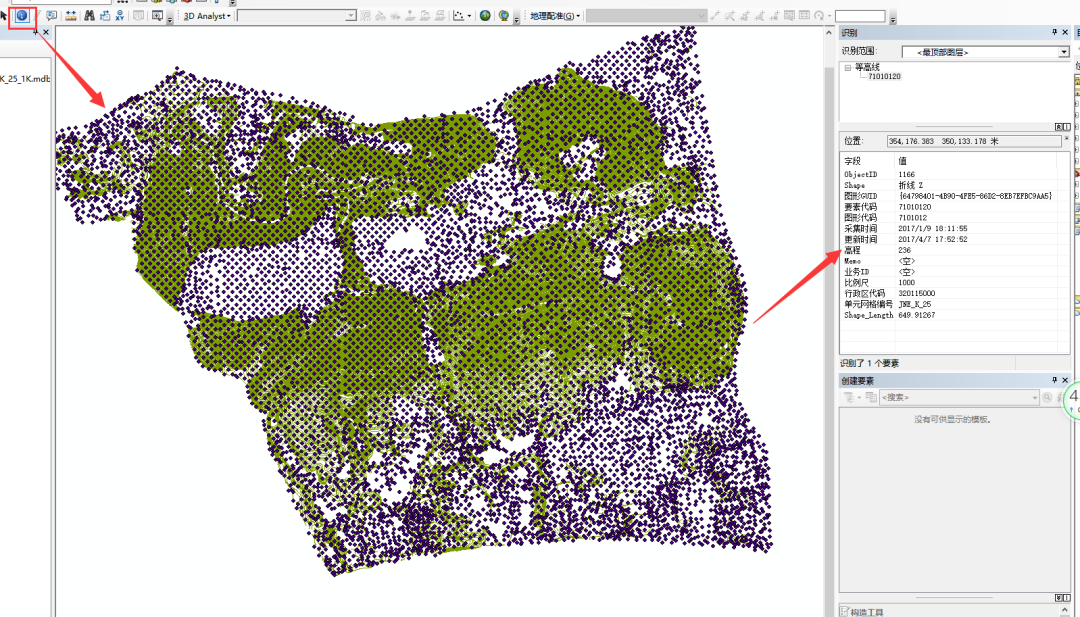

查询图上等高距是多少，如图所示，加载等高线之后，通过【识别】按钮，查看相连等高线的高程差是多少，如图上加载的等高距为1m。

图2      查看当前等高距

3.       创建TIN数据

3.1         方法1 通过ArcToolBox创建

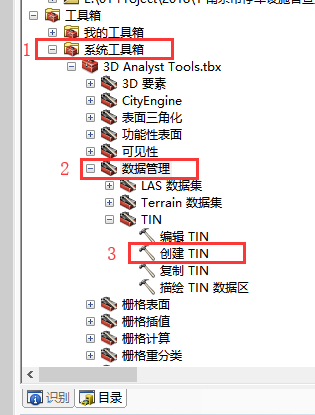

在ArcToolbox中,打开【3D Analyst工具】→【数据管理】→【TIN】→【创建TIN】对话框，如下图所示。

图3      打开【创建TIN】对话框

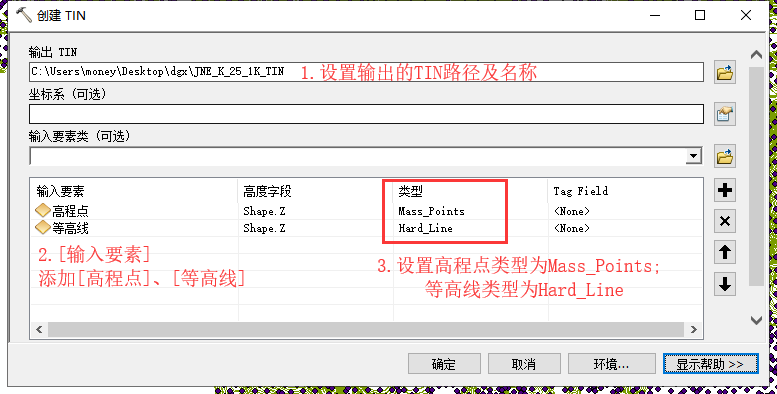

图4      创建TIN

其中要注意设置高程点的类型为“Mass_Points”(离散多点)，等高线类型设为“Hard_Line”(硬断线)，设为“Hard_Line”，生成的TIN就会以原有等高线为边界，不会跨越等高线生成TIN。

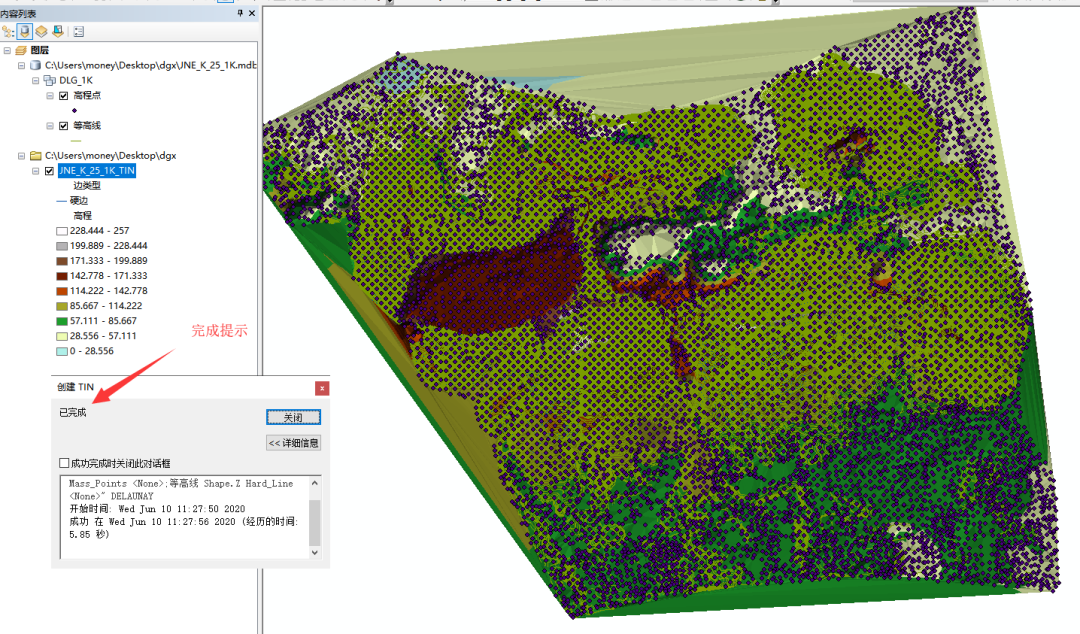

生成好TIN后，会有提示：

图5      生成TIN完成

3.2         方法2 菜单命令

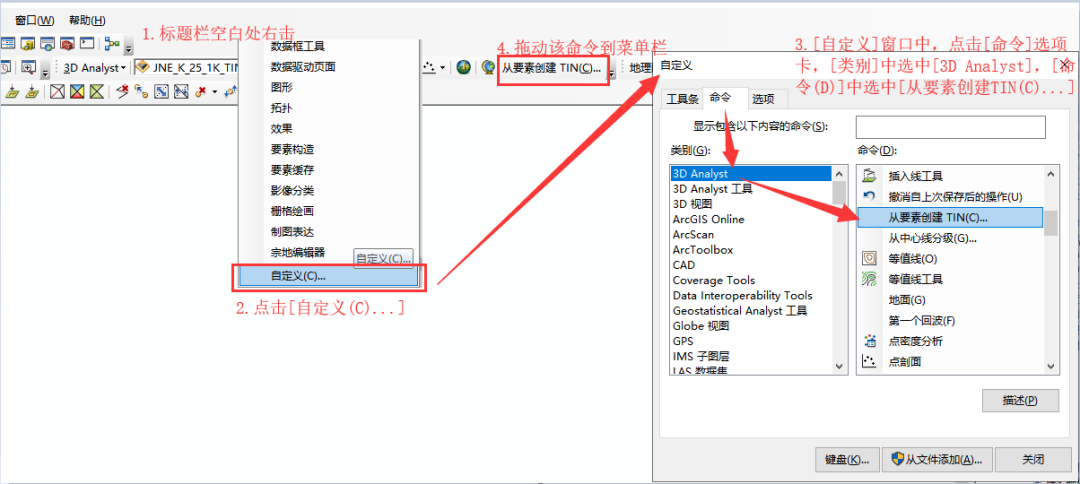

图6      添加“从要素创建TIN”命令

右击标题栏空白处，弹出的菜单中选择【自定义(C)…】，弹出的【自定义】窗口中，点击【命令】选项卡，选中【3D Analyst】，【命令(D)】中选中【从要素创建TIN(C)】，然后将该命令拖动到菜单栏上某一位置。

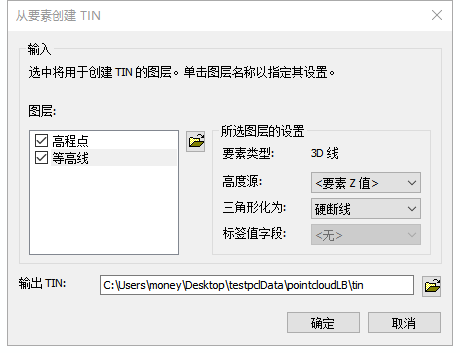

点击【从要素创建TIN(C)】按钮，弹出【从要素创建TIN】对话框，同样，选中高程点和等高线图层，设置高程点【三角形化为】“离散多点”，设置等高线图层【三角形化为】“硬断线”(Hard_Line)。

图7      创建TIN

4.       生成DEM栅格数据

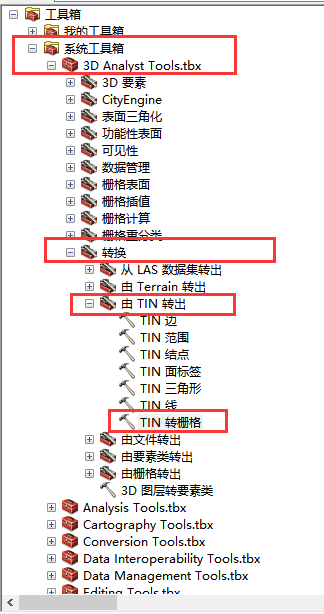

打开【3D Analyst工具】→【转换】→【由TIN转出】→【TIN转栅格】对话框。如图：

图8      TIN to Raster

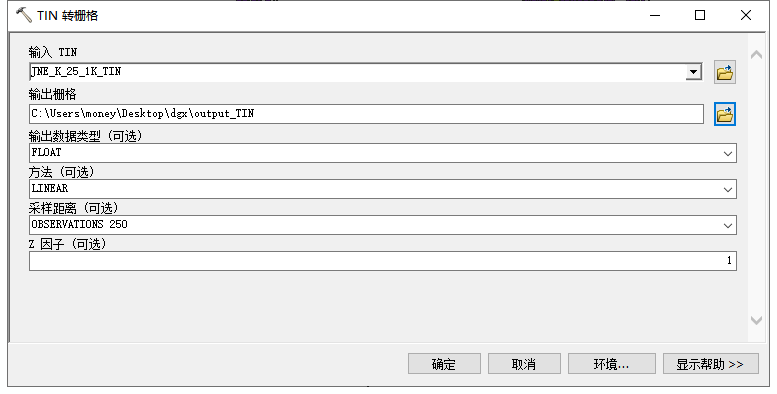

弹出的【TIN转栅格】对话框中，选择输入TIN对象，设置输出栅格，点击确定。

图9      设置“TIN转栅格”参数

可以看到生成好的栅格数据

图10    生成TIN栅格

5.       生成等高线

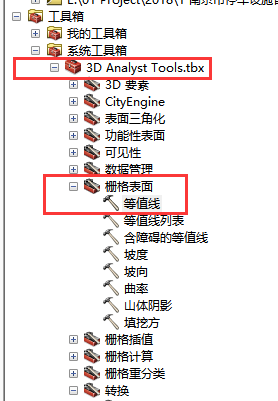

打开【3D Analyst工具】→【栅格表面】 →【等值线】，弹出【等值线】 对话框：

图11    选择等高线工具

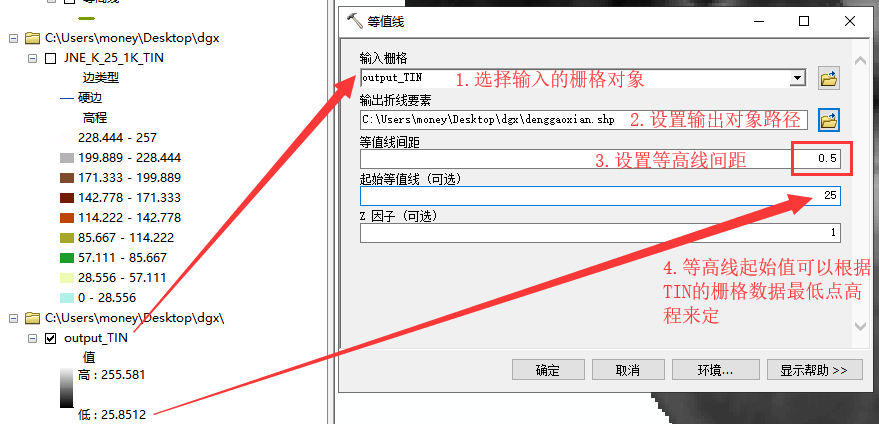

在【等值线】 对话框中选择TIN栅格对象，设置输出对象的路径，然后设置等高线间距，本次数据初始等高距为1m，故想内插0.5m等高线，这里【等值线间距】设置为0.5，其实等值线可不填，默认为0，也可根据TIN栅格对象最低高程设定。

图12    设置“等值线”(CONTOUR)参数

点击确定按钮，就生成了0.5m等高线。

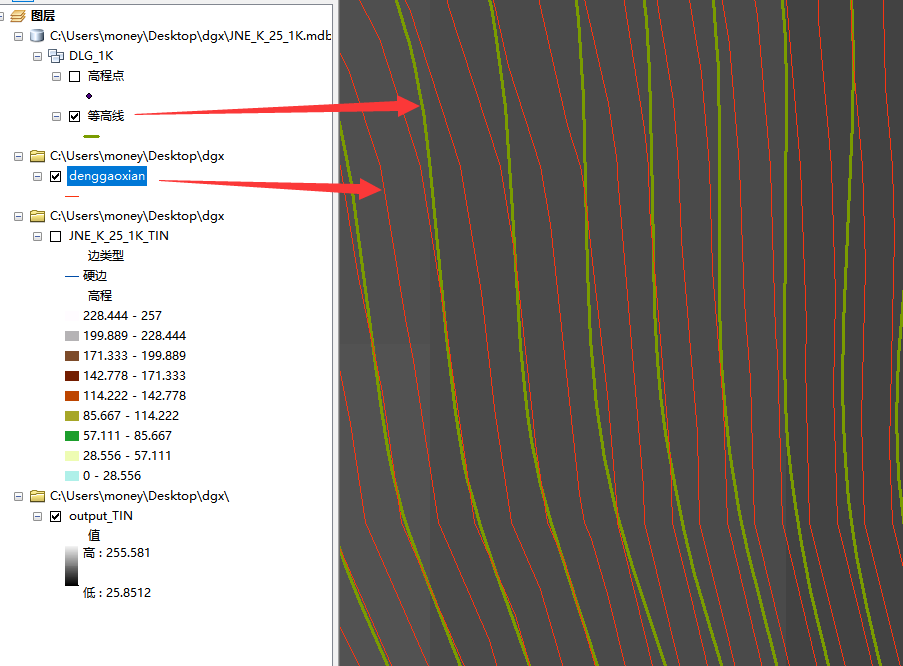

图13    生成内插等高线

6.       挑选内插的等高线

右击生成的等高线图层“denggaoxian”,选中【打开属性表】，【CONTOUR】字段即为高程值，我们需要将高程值为“.5”的等高线挑选出来。

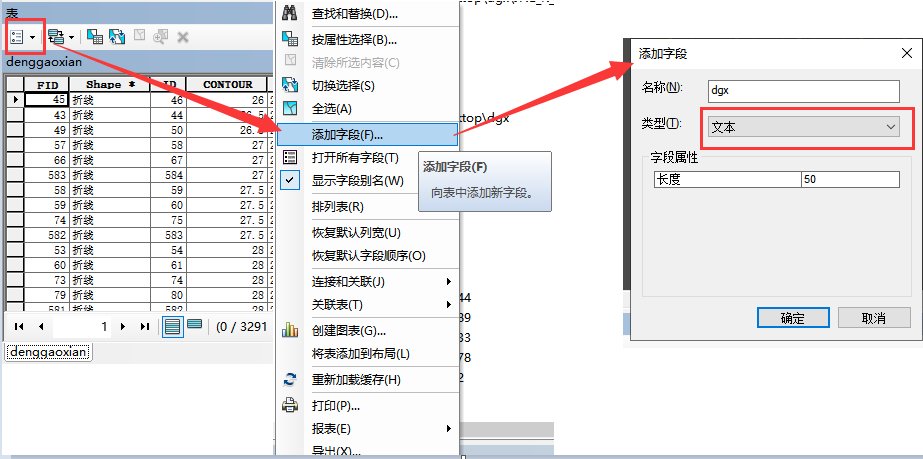

首先，点击表头上的【表选项】按钮，弹出的菜单中，选中【添加字段(F)…】，添加一个字段(如“dgx”)，令该字段【类型】为“文本”，点击确定。

图14    添加字段

生成的“dgx”字段值全为空，右击字段表头空白处，选择【字段计算器(F)…】，弹出的【字段计算器】对话框中，双击【CONTOUR】字段，待填区域就会自动填写该字段，点击确定，即可令【dgx】字段值与【CONTOUR】字段值一样，但数据类型为【文本】。

图15    字段计算器设置

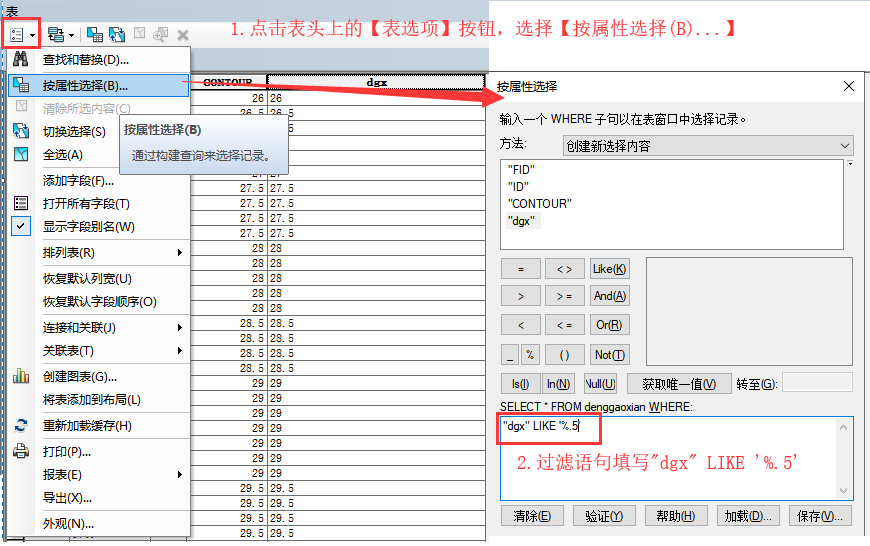

最后，点击表头上的【表选项】按钮，弹出的菜单中，选中【按属性选择(B)…】，过滤语句中输入 “dgx” LIKE ‘%.5’，其中dgx两侧为英文双引号，%后面是“小数点+5”，%.5两侧为英文单引号。

图16    过滤内插的等高线

点击【应用】即可选中内插的等高线，最后点击【关闭】，关闭该对话框。

图17    过滤出内插的等高线

7.       导出内插的等高线

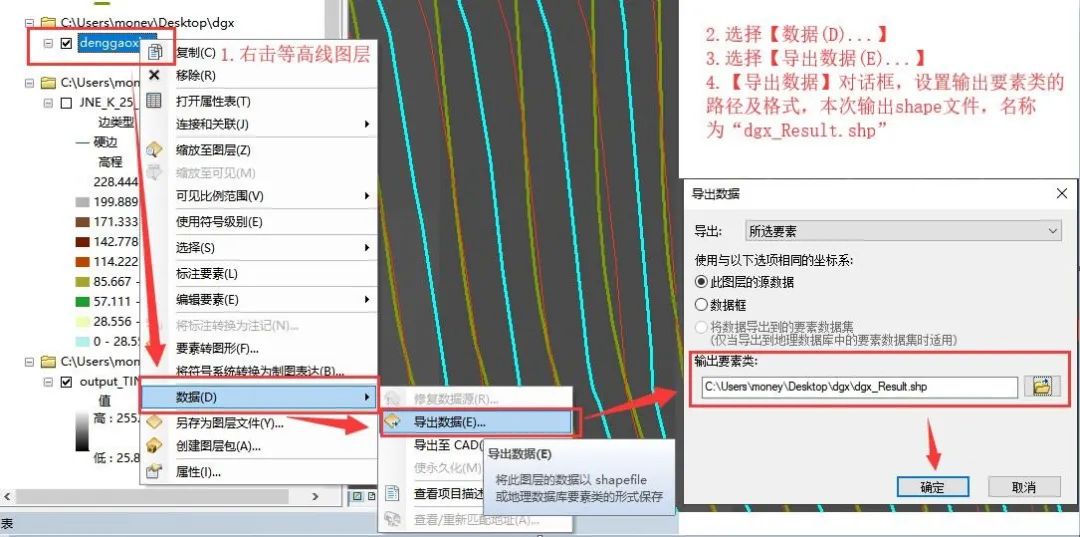

右击选中生成的等高线图层，右键菜单中.选择【数据(D)...】，继续.选择【导出数据(E)...】，【导出数据】对话框，设置输出要素类的路径及格式，本次输出shape文件，名称为“dgx_Result.shp”。

图18    导出内插等高线

8.       EPS导入等高线shape文件

打开EPS软件，打开一张图。点击【文件】菜单，选择【输入输出...】，选择【调入外部数据】，【打开】对话框中，文件类型选择【ArcInfo SHP Files(*.shp)】,文件名选择生成的shp文件。mdb文件和gdb数据库操作相同，改一下【文件类型】即可。【调入参数】对话框点击【确定】即可。

导入进来的线均为1线，统一修改为首曲线的代码。

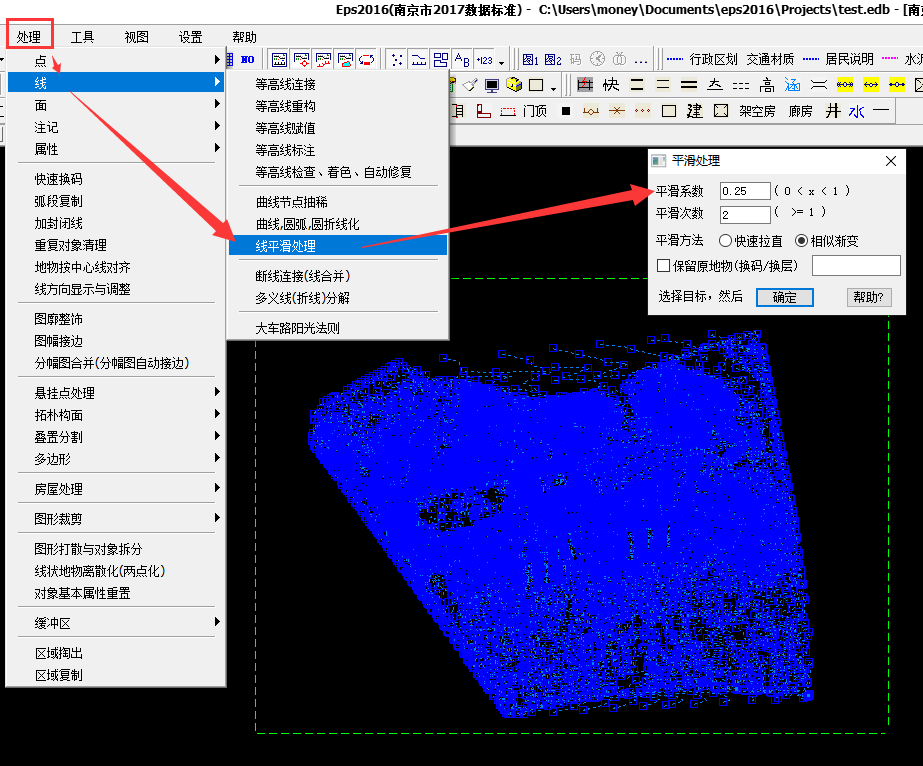

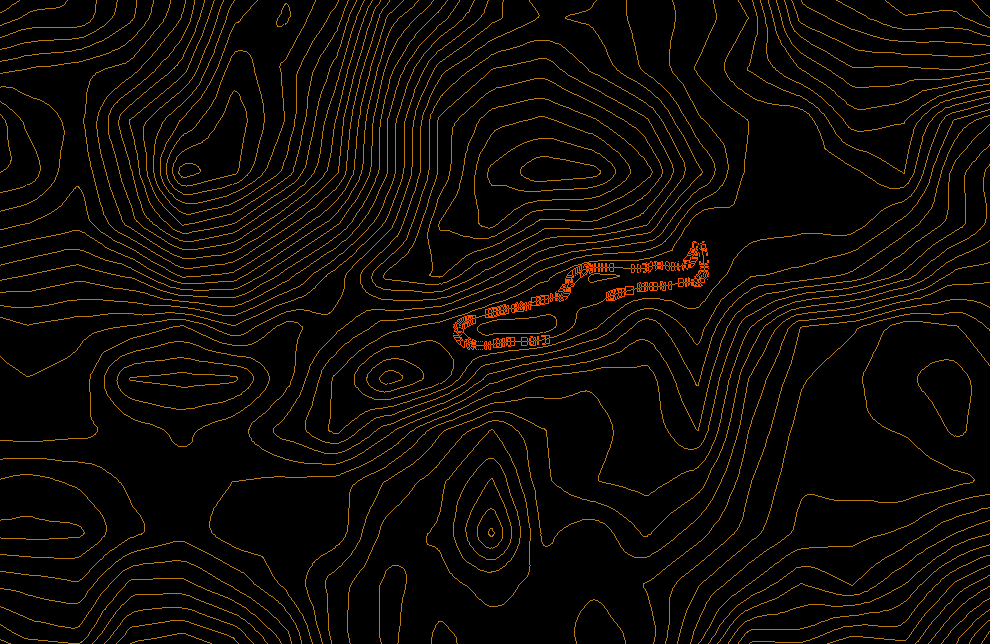

图19    平滑处理等高线

平滑之后，等高线明显圆滑很多，如不满意，可对平滑结果再次平滑，调整平滑系数和平滑次数。

图20    平滑后的等高线

9.       等高线修改

a.         平滑等高线之后，需要根据等高线生成规则，删除不需要生成等高线的地方的等高线(如平地等)；

b.        根据高程点和已有1m等高线，修改0.5m等高线变化趋势与高程变化趋势保持一致；

c.         等高线中间缺高程点的，需要补高程点；

d.        等高线要连接到围墙、陡坎和房屋上，或者闭合，不能空在图上；

e.         等高线疏密程度保持均匀；

f.          全部设置好后，进行等高线高程注记标注，将需要设置成计曲线的首曲线调成计曲线。
