在前面第1节中，我们知道了8b/10b 编码的基本知识，那么今天，我们一起推导一下，8b/10b编码对照表如何产生的?

如上图所示，原始8bits 数据，会被分割成2部分。8'bxxxx_xxxx: HGF高3bit_EDCBA低5bits。

两部分会被分别进行 5b/6b 、3b/4b 编码。

5b/6b编码模块的输入参数：K(控制码类型) 、RD_in。

3b/4b编码模块的输出参数：RD_out。

基本运行规则：当前RD_in + K，一起决定当前 5b/6b 编码的编码输出编码，并输出RD_5b/6b.

输出的RD_5b/6b ， 又决定接下来的3b/4b 编码的编码输出编码，并产生一个新的RD_3b/4b.

输出的RD_3b/4b ，和 新的K ， 决定下个5b/6b编码的输入参数，

依次循环下去。

举例：

D2.0

(1) 其原始8bit ：8'b0000_0010 . 编码后预期结果数据：RD-=0ad , RD+=352

(2) 分割8bit : 8'b000_00010

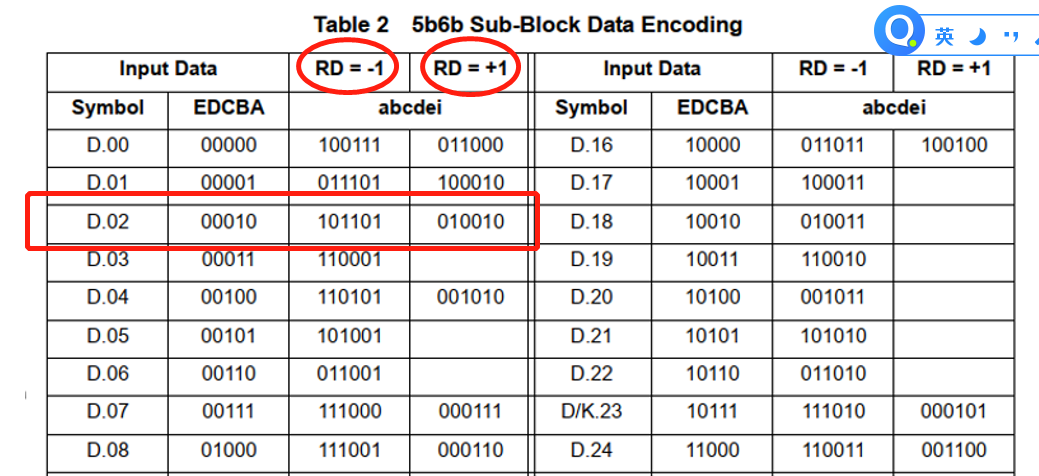

(3) 查表 低5bit 对应的5b/6b编码结果：RD-=101101； RD+= 010010

(4) 查表 高3bit 对应的3b/4b编码结果： RD-=1011； RD+= 0100

 （5）{RD-_5b/6b(abcdei), RD+_3b/4b(fghj)} = 101101_0100,

          编码顺序倒置结果：00_1010_1101, 0AD

          {RD+_5b/6b(abcdei), RD-_3b/4b(fghj)} = 010010_1011,

          编码顺序倒置结果：11_0101_0010, 352

          纯数据编码，相对简单些，对于comma 控制字符，推演类似。
