简介
JTAG是一种国际标准测试协议（IEEE 1149.1兼容），主要用于芯片内部测试。现在多数的高级器件都支持JTAG协议，如DSP、FPGA器件等。标准的JTAG接口是4线：TMS、TCK、TDI、TDO，分别为模式选择、时钟、数据输入和数据输出线。 相关JTAG引脚的定义为：TCK为测试时钟输入；TDI为测试数据输入，数据通过TDI引脚输入JTAG接口；TDO为测试数据输出，数据通过TDO引脚从JTAG接口输出；TMS为测试模式选择，TMS用来设置JTAG接口处于某种特定的测试模式；TRST为测试复位，输入引脚，低电平有效。
JTAG最初是用来对芯片进行测试的，基本原理是在器件内部定义一个TAP（Test Access Port测试访问口）通过专用的JTAG测试工具对进行内部节点进行测试。JTAG测试允许多个器件通过JTAG接口串联在一起,形成一个JTAG链，能实现对各个器件分别测试。现在，JTAG接口还常用于实现ISP（In-System Programmable;在线编程），对FLASH等器件进行编程。JTAG编程方式是在线编程，传统生产流程中先对芯片进行预编程现再装到板上因此而改变，简化的流程为先固定器件到电路板上，再用JTAG编程,从而大大加快工程进度。JTAG接口可对PSD芯片内部的所有部件进行编程。
因此JTAG分两类，一类用于测试芯片的电气特性，检测芯片是否有问题；一类用于Debug；一般支持JTAG的CPU内都包含了这两个模块。
一个含有JTAG Debug接口模块的CPU，只要时钟正常，就可以通过JTAG接口访问CPU的内部寄存器和挂在CPU总线上的设备，如FLASH，RAM，SOC等内置模块的寄存器，象UART，Timers，GPIO等等的寄存器。
JTAG接口主要供软件工程师调试用。
硬件电路设计

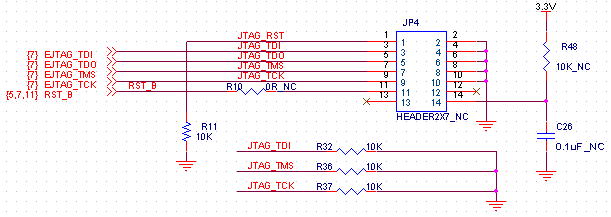

JTAG电路设计，如Datasheet未说明，按照标准进行设计；如Datasheet有说明，有参考设计，且设计与标准有出入，按照Datasheet和参考设计来设计，但需满足基本原则。常用JTAG电路如图 1所示。

图1：JTAG接口电路
