下列以本公司产品为例，对差动试验进行介绍注释：

一、三相差动(六相差动)试验

1、电流定义 IA 为高压侧电流输入，IB 为低压侧电流输 入，IC 可选择等于 IA 或等于 IB，用于施加补 偿电流用，至于加到哪一侧补偿，要视变压器 的接线方式来决定，后面的接线方式会阐述这 个问题。IA 和 IB 的相位差一般为 0 度或 180 度。六相差动采用 IA、IB、IC 和 IN 接入高压 侧 A、B、C 和 N 相，将 Ia、Ib、Ic 和 In 接入 低(中)压侧的 A、B、C 和 N 相。

2、【试验参数】

2.1、【差动电流门槛值】：根据保护定值输入，一般为 1A—2A。

2.2、【差动电流速断值】：根据保护定值输入，一般为 8A—10A。

2.3、【比例制动系数】：根据保护定值输入，一般为 0.2—0.9。

2.4、【谐波制动系数】：根据保护定值输入，一般为 0.1—0.9。

2.5、【拐点定值】：根据保护定值输入，一般为 2A—6A。

2.6、【斜率】：即比例制动系数。根据保护定值输入。

2.7、【输出最长时间】：为有电流输出的时间。一般为 0.5 秒—1 秒。

2.8、【输出间断时间】：为无电流输出的时间。一般为 0.5 秒—1 秒。由于微机保护 采用突变量启动原理，所以电流输出采用间断式输出方式。

2.9、【计算公式】 根据保护生产厂家提供的计算公式进行选择，其中， I1(IA)为高压侧电流，I2(IB)为低(中)压侧电流， K1 为高压侧平衡系数，K2 为低(中)压侧平衡系数。K3 为一常数。

3、【试验设备】

3.1、变压器圈数：两绕组或三绕组。

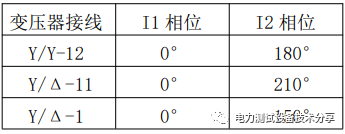

3.2、接线方法：【Y/Y-12】：程序自动设置 I1 和 I2 的相位差为 180 度。【Y/Δ-1】：程序自动设置 I1 和 I2 的相位差为 150 度。【Y/Δ-11】：程序自动设置 I1 和 I2 的相位 差为 210 度。

3.3、【平衡系数设置】 有三种设置方式：

1、直接设置平衡系数：根据保护定值，直接设 置平衡系数。

2、由额定电压和 CT 变比计算：以 Y/Y/Δ-11 接线为例，各侧平衡系数(以 K1、K2 和 K3 表示)的计算方法如 下：

K1=1/1.732=0.577

K2=U2n*CT2/(1.732*U1n*CT1)

K3=U3n*CT3/(U1n*CT1)

如果将高压侧平衡系数设置为 1,其他侧统一归算至高压侧时,计算方法如下: K1=1

K2=U2n*CT2/(*U1n*CT1)

K3=1.732*U3n*CT3/(U1n*CT1)

3、以额定电流计算平衡系数：

K1=1

K2=Ie1/Ie2

K3=Ie1/Ie3

其中：K1、K2、K3---变压器 1、2、3 侧平衡系数。

Ie1、Ie2 、Ie3----变压器 1、2、3 侧二次额定电流。

U1n、U2n、U3n----变压器 1、2、3 侧一次额定电压。

CT1、CT2、CT3----变压器 1、2、3 侧 CT 变比值。

差动保护的平衡系数的计算不一而同，试验时请参考各厂家的使用说明书。3.4、两侧电流相位

4、【开关量】 将保护出口接点接测试仪的开入量 1 通道。一般为常开接点。接点抖动延时为 10ms。

5、接线方式

1)、六相比例制动接线：将第一组三相电流接入高压侧， 将第二组三相电流接入低压侧即可 六相差动接线相对简单。

2)、三相比例制动接线：根据接线不同，分六种接线方式，含电流补偿。

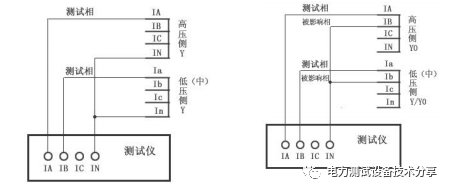

1 、Y(Y0)/Y(Y0)接线

2 、Y(Y0)/△-11 接线

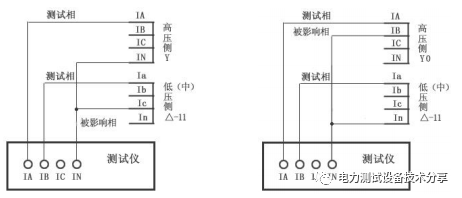

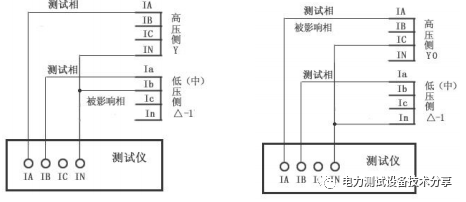

3 、Y(Y0)/△-1 接线

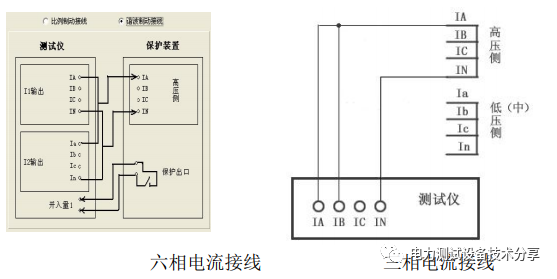

3)、谐波制动接线 六相电流接线 三相电流接线

6、测试项目

当所有参数都设好后，我们就可以进行各项试验了。

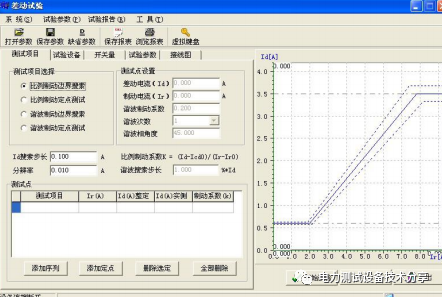

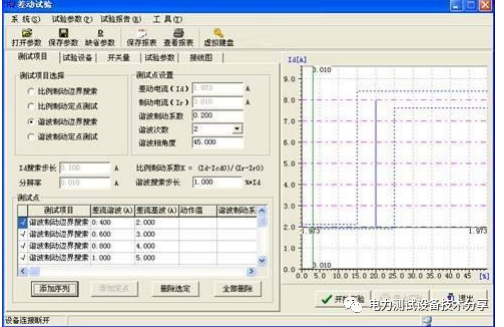

6.1、【比例制动边界搜索】 点击【添加序列】按钮，弹出对话框：

此对话框用来选择一组制动电流，有【起始值】和【终止值】，步长的大小决定 测量点数的多少。步长一般取 2.00A。设好参数后，点击【添加】，即将这组数据添 加到测试表格中，再点击【开始】试验即可。

6.2、比例制动定点测试

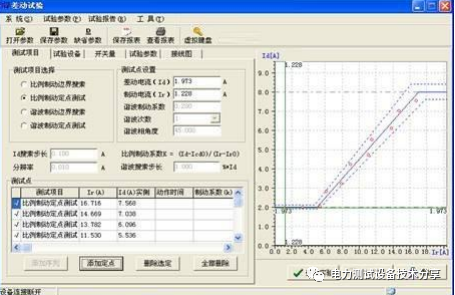

 将鼠标移到特性曲线的坐标系中，单击鼠标左键，再点击【添加定点】按钮， 表示将此点添加到测试表格中，如此重复多次，可添加多个测试点，如图所示。测 试点应选择在动作区与不动作区之间，以验证曲线的正确 与否。点击【开始试验】即可进行试验。

6.3、【谐波制动边界搜索】

点击“添加序列”按钮，弹出对话框：此对话框用来 选择一组差动电流，有起始值和终止值，【起始值】为差动门槛值，【终止值】为差 动速断值。步长的大小决定测量点数的多少。【步长】一般取 1.00A。设置参数后， 点击【添加】，即将这组数据添加到测试表格中，再点击【开始试验】即可。

6.4、谐波制动定点测试

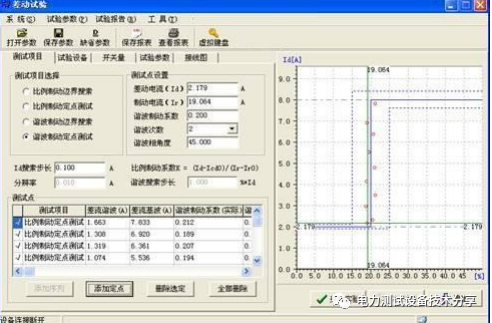

将鼠标移到特性曲线的坐标系中，单击鼠标左键，再点击【添加定点】按钮， 表示将此点添加到测试表格中，如此重复多次，可添加多个测试点，如图所示。测 试点应选择在动作区与不动作区之间，以验证曲线的正确与否。点击【开始试验】 即可进行试验。

二 、常见公式及平衡系数的计算

1、北京四方：CST-141B，-200B 系列(高压侧相位调整) 比例制动计算公式：

双绕组，Y/△-11：Id=∣K1*I1+K2*I2∣,Ir=∣K1*I1-K2*I2∣/2

平衡系数：K1=1，K2=KPL

三绕组，Y/Y/△-11：Id=∣K1*I1+K2*I2+K3*I3∣ Ir=MAX(∣K1*I1∣，∣K2*I2∣，∣K3*I3∣)

平衡系数：K1=1，K2=KPM，K3=KPL (直接设置平衡系数)

KPM，KPL-------分别为中压侧、低压侧平衡系数定值。

2、国电南自：

PST-641(双绕组，Y/△-11，高压侧相位调整)

比例制动计算公式：

Id=∣K1*I1+K2*I2∣,Ir=∣K1*I1-K2*I2∣/2

平衡系数：K1=1.732，K2=Ie1/Ie2 Ie1,Ie2-----分别为高压侧、低压侧二次额定电流整定值

3、国电南自：

PST-621/622(三绕组，Y/Y/△-11-12，高压侧相位调整) 比例制动计算公式：Id=∣K1*I1+K2*I2+K3*I3∣

Ir=MAX(∣K1*I1∣，∣K2*I2∣，∣K3*I3∣)

平衡系数：

K1=1.732

K2=1.732*U2n*CT2/(U1n*CT1)

K3=U3n*CT3/(U1n*CT1)

4、国电南自：PST-1200(三绕组，Y/Y/△-11-12，高压侧相位调整)

比例制动计算公式：

Id=∣K1*I1+K2*I2+K3*I3∣

Ir=MAX(∣K1*I1∣，∣K2*I2∣，∣K3*I3∣)

平衡系数：

 K1=1

K2=U2n*CT2/(U1n*CT1),

K3=U3n*CT3/(U1n*CT1)

5、深圳南瑞 ISA 系列：

(三绕组，Y/Y/△-11-12，高压侧相位调整)

比例制动计算公式：

Id=∣K1*I1+K2*I2+K3*I3∣

Ir=∣Id -∣K1*I1∣-∣K2*I2∣-∣K3*I3∣∣

平衡系数：

K1=1.732，

K2=1.732*d35 ,

K3=d36 6、

南瑞 RCS-9671：

(双绕组，Y/△-11，高压侧相位调整)

比例制动计算公式：

Id=∣K1*I1+K2*I2∣

Ir=∣K1*I1-K2*I2∣/2

平衡系数：

K1=1 ，

K2=U2n*CT2/(U1n*CT1)

7、南瑞 RCS-978 ， 985 系列：

(双绕组，Y/△-11，低压侧相位调整，高压侧零序 修正)

比例制动计算公式：

Id=∣K1*I1+K2*I2∣

Ir= MAX(∣K1*I1∣，∣K2*I2∣)

平衡系数：

K1=1 ，

K2=U2n*CT2/(U1n*CT1)= Ie1/Ie2

关于平衡系数的说明：由于测试仪最多只有六相电流输出，所以，作差动试验时，只能通过两侧来做， 程序界面上给定的计算公式里的平衡系数只有两个分别为 K1 和 K2，当选择高对低试 验时，K2=K3；当选择中对低试验时，K1=K2、K2=K3。

试验时，可将三侧的平衡系数 同时输入即可，程序自动根据试验类型进行计算。

三、差动试验注意事项

1、平衡系数的设置：如果平衡系数的设置不正确，将使测试出来的曲线与整定 曲线出现较大偏差。应根据保护定值，正确选择平衡系数。

2、计算公式的选择：差动电流和制动电流公式选择不正确，将使测试结果与整 定值产生较大偏差，甚至完全错误。应根据保护厂家提供的公式正确选择。

3、两侧电流相位的选择：两侧电流相位选择不正确，将使测试结果完全错误。若差流等于两侧电流之和，则两侧电流相位差为 180 度；若差流等于两侧电流之差， 则两侧电流相位差为 0 度，

4、用三相电流做差动试验时，若未加补偿电流，试验结果也将不正确。由于三 相电流只能分相做差动试验，且由于变压器的接线方式的不同，两侧电流将产生一 定的相位差，从而保护装置必须在软件上进行相位补偿，这样，当我们做某相差动 试验时，别的相的差动会抢先动作，必须在抢动的相别上加一个补偿电流，使得该 相差动不能动作，这样，测试结果才能正确
