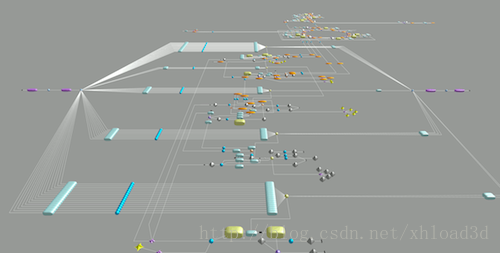

2D拓扑的应用在电信网管和电力SCADA领域早已习以为常了，随着OpenGL特别是WebGL技术的普及，3D方式的数据可视化也慢慢从佛殿神堂步入了寻常百姓家，似乎和最近高档会所被整改为普通茶馆是一样的节奏。

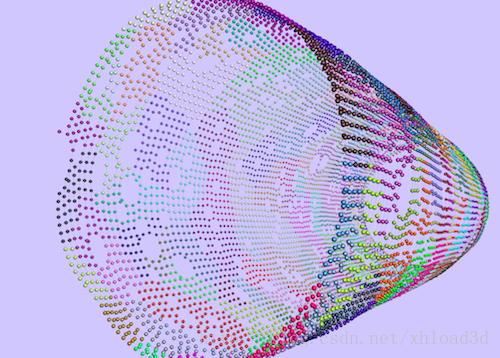

3D呈现固然比2D方式更直观，但如果摆放图元布局却比2D麻烦，毕竟增加了一个维度，手工布局不如以前2D手工操作方便，因此3D的自动布局功能比2D凸显其重要性。最近玩了玩 HT for Web的弹力自动布局插件挺有意思，特别在平板上Touch方式拖拽三维空间图元节点时，对我这种控制欲较强者很有满足感。



弹力布局也不是啥新鲜玩意儿了，传统弹力布局算法都是采用通过CPU迭代运算的方式，对于海量数据特别是在纯客户端运算的方式肯定是不可行的，因此这些年也有很多采用GPU的方式进行并行计算的方式可极大提高性能，等OpenCL更成熟<a href="http://www.hightopo.com">HT for Web</a>提供了WebCL的解决方案我再来张开这个话题。今天的话题采用的还是CPU，只不过我把自动布局的算法拉到了Web Worker来运算，纯属为了好玩实际意义不大，毕竟Worker运算结果还得不断序列化给GUI页面层，不断来回数据传输也挺耗性能，当然如果你让Worker运行一段时间，只把最终结果push回Web层进行呈现还是有点实际意义的，毕竟不用Worker时js单线程运行，对这种计算密集型的算法只会卡死界面无法进行其他业务操作。



以下是页面部分的代码，通过new Worker('workderjs')构建Worker后台运行对象，通过worker.addEventListener('message', ..)监听后台自动布局后派发的图元位置信息进行更新，通过worker.postMessage(info)发送界面拖拽图元位置变化信息。

       function reload() {                    var info = {A: parseInt($("A").value), B: parseInt($("B").value)};reloadModel(dataModel, info);worker.postMessage(info);}function init() {        dataModel = new ht.DataModel();                   g3d = new ht.graph3d.Graph3dView(dataModel); toolbar = new ht.widget.Toolbar(items);borderPane = new ht.widget.BorderPane();borderPane.setTopView(toolbar);borderPane.setCenterView(g3d);       g3d.mi(function(evt){if(evt.kind === 'betweenMove'){                moveMap = {};g3d.sm().each(function(data){if(data instanceof ht.Node){moveMap[data._id] = data.p3();}});worker.postMessage({moveMap: moveMap});                }}); worker = new Worker("worker.js");    worker.addEventListener('message', function(e) {var info = e.data;for(var id in info.result){var data = dataModel.getDataById([id]);if(data && !g3d.isSelected(data)){data.p3(info.result[id]);}                }  }); reload();}



以下是后台Work.js的代码，通过importScripts("ht.js")引入HT核心包，通过importScripts("ht-forcelayout.js")引入HT的弹力布局插件，通过importScripts("util.js")引入和页面代码共享的一些通用函数，通过self.postMessage({result: result})发送自动布局运算结果推送到页面，通过
self.addEventListener('message', ...)监听页面发过来的位置变化信息，从而实现了前后台的互通。

importScripts("ht.js");
importScripts("ht-forcelayout.js");
importScripts("util.js");ht = self.ht;
dataModel = new ht.DataModel();
forceLayout = new ht.layout.Force3dLayout(dataModel);forceLayout.onRelaxed = function(){    var result = {};dataModel.each(function(data){if(data instanceof ht.Node){result[data._id] = data.p3();} });self.postMessage({result: result});
};
forceLayout.start();    self.addEventListener('message', function(e) {var info = e.data;if(info.moveMap){dataModel.sm().cs();for(var id in info.moveMap){var data = dataModel.getDataById(id);if(data){data.p3(info.moveMap[id]);dataModel.sm().as(data);}}}else{reloadModel(dataModel, info);                 }
}, false);

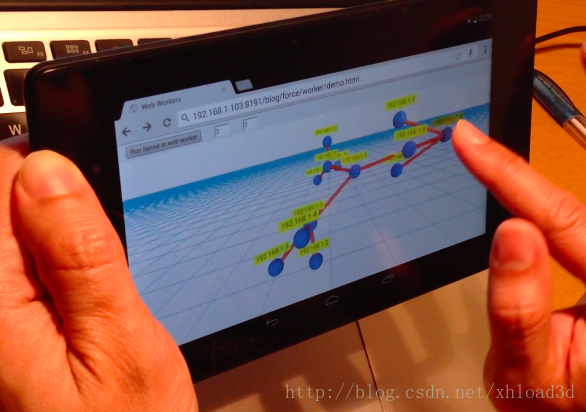

以下视频为在Android平板上跑3D拓扑自动布局的效果，这个例子纯粹为了玩玩Web Workers，这样折腾性能并不会提高，甚至因为来回序列化更费性能，Web Worker可以使用的场景并不太多，比较适合纯数学运算的业务逻辑，同时还需要注意跑在Worker的代码是不能操作任何界面对象，例如window和document之类的对象。

http://v.youku.com/v_show/id_XNjc1MjYzODg4.html
