总线的性能指标

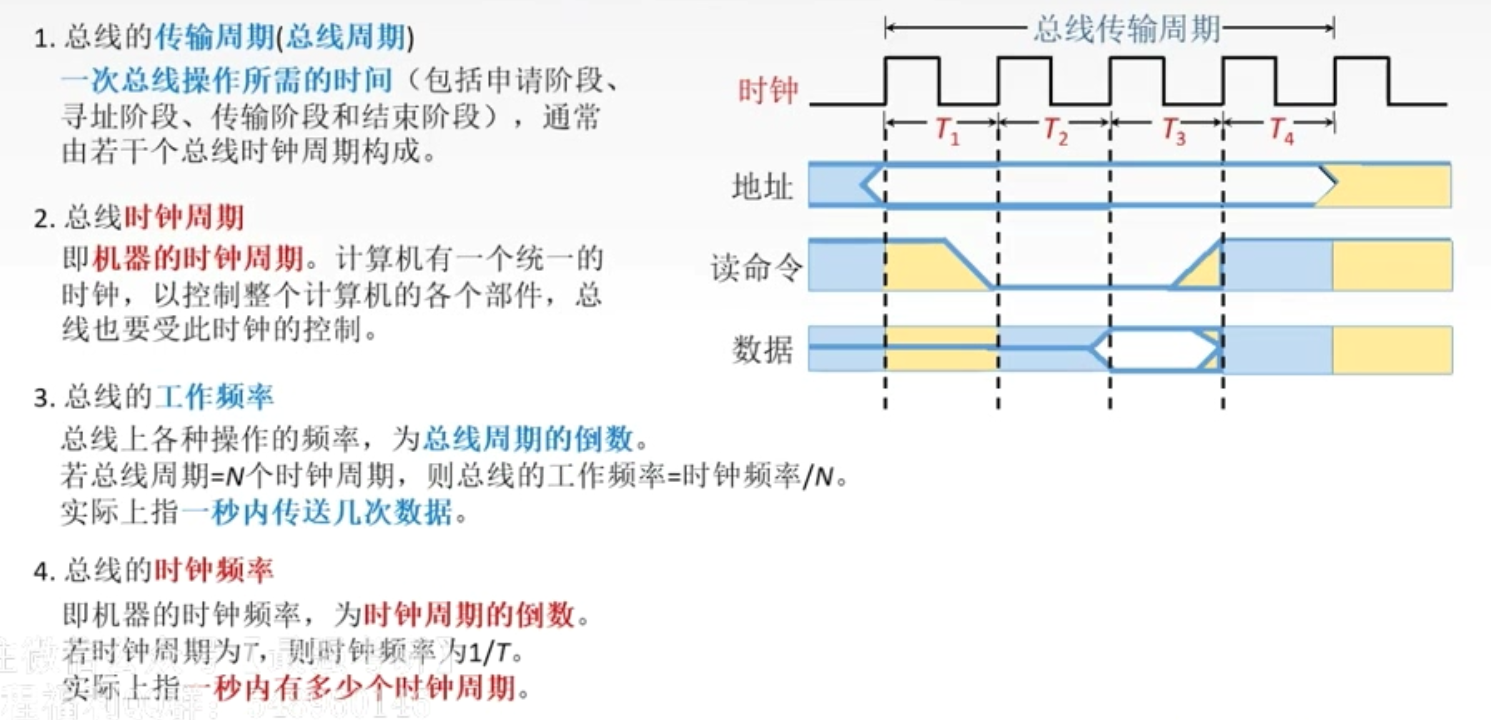

1、总线的传输周期（总线周期）
2、总线时钟周期
3、总线的工作频率
4、总线的时钟频率

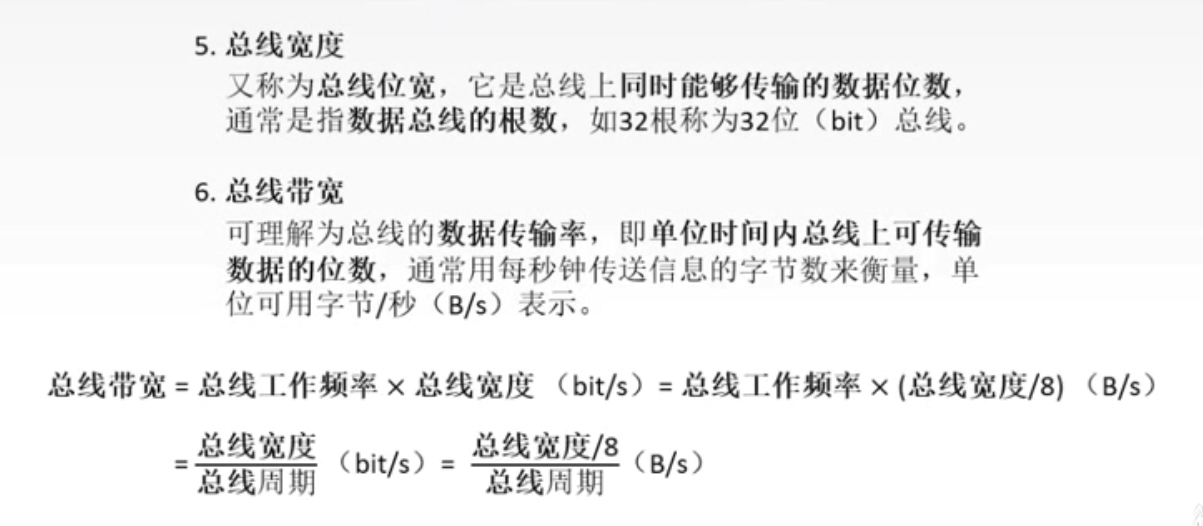

5、总线宽度
6、总线带宽
7、总线复用 （了解）
8、信号线数 （了解）

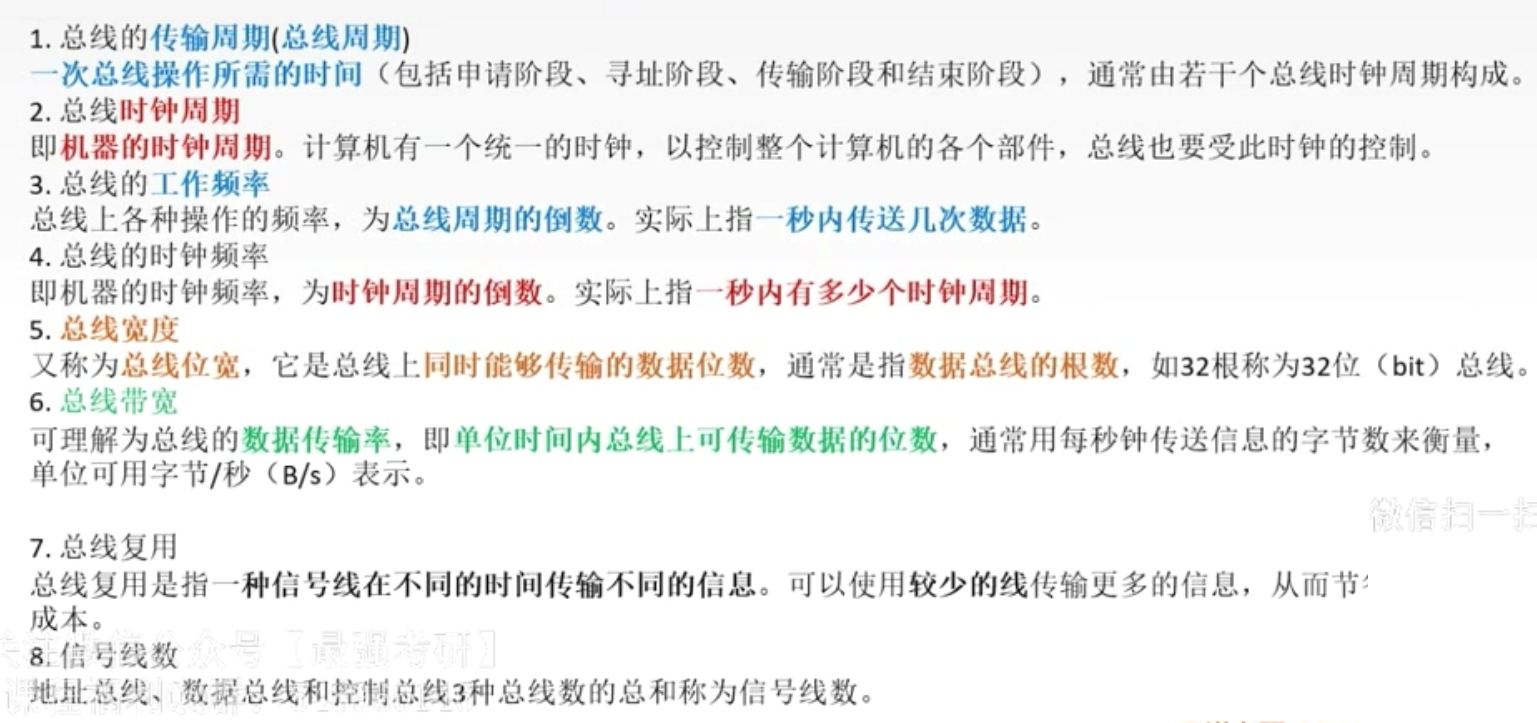

前六性能指标 （重要）

• 总线带宽 就相当于 速率

注意 ： 总线带宽是指总线本身所能达到的最高传输速率。在计算实际的有效数据传输率时，要用实际传输的数据量除以耗时。

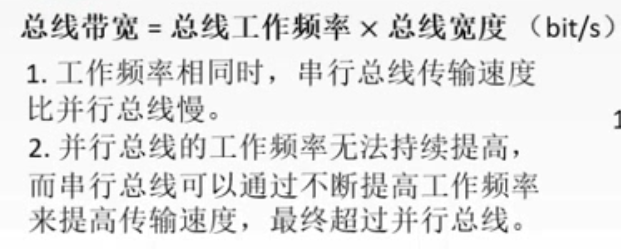

关于串行总线 与并行总线传输速度

后两者性能指标 （了解）

• 总线复用 ： 总线复用是指一种信号线在不同的时间传输不同的信息。可以使用较少的线传输更多的信息，从而节省了空间和成本。

• 总线线数 ：地址总线、数据总线和控制总线3种总线数的总和称为信号线数。

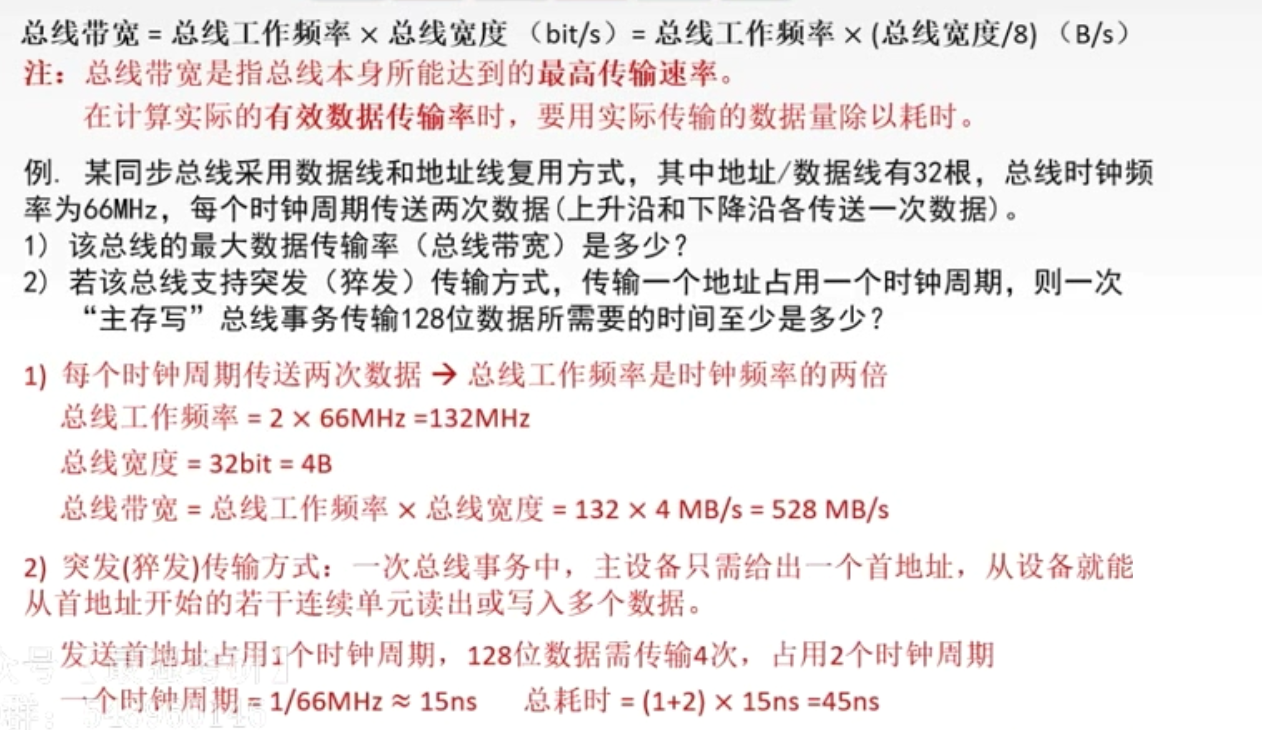

例题

总结

总线仲裁

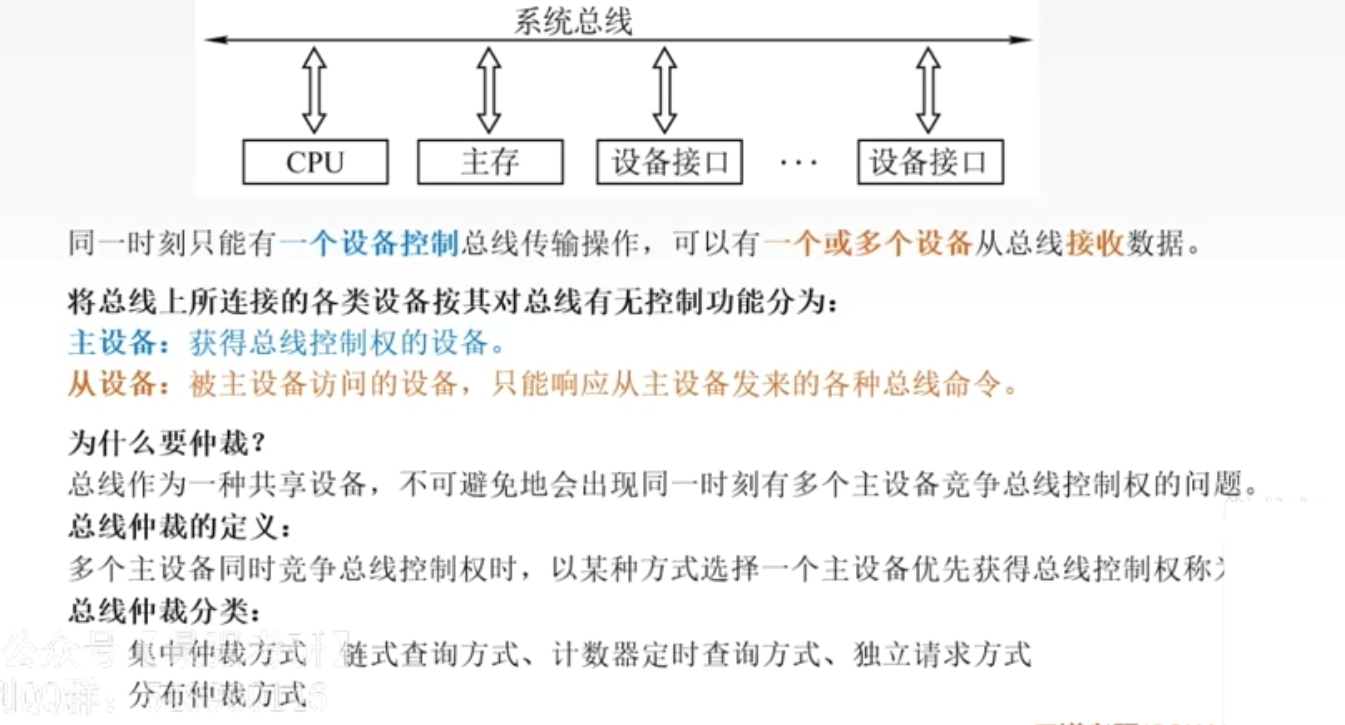

基本概念

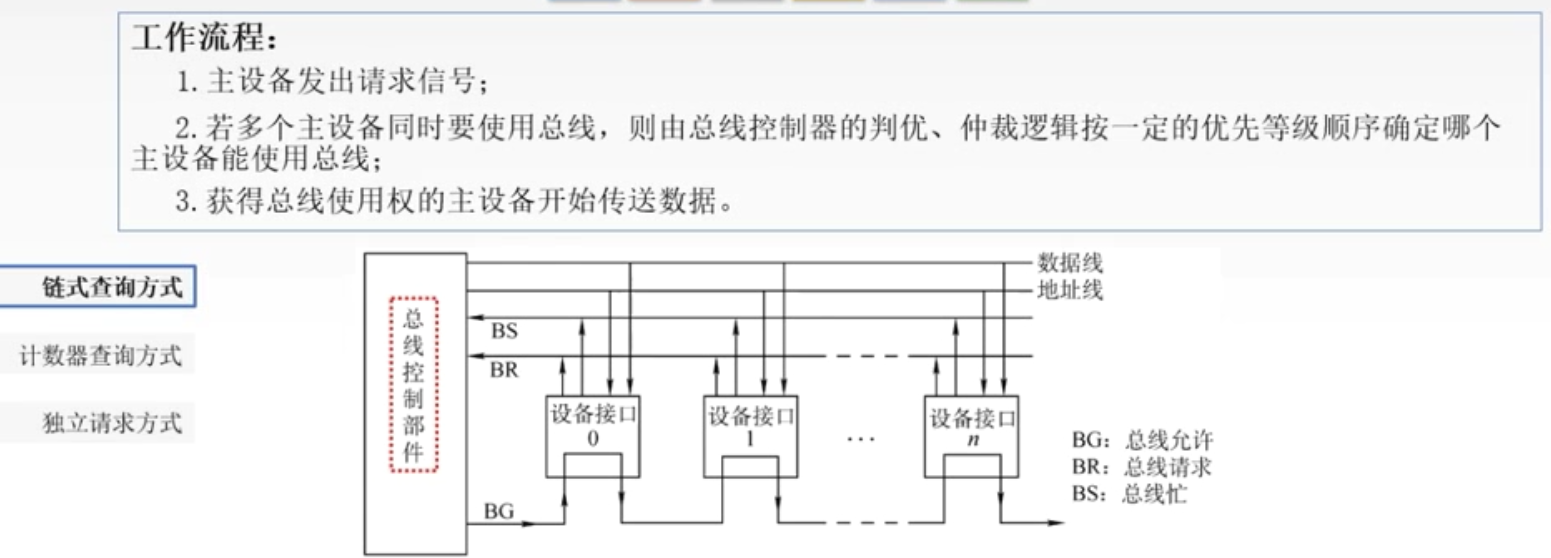

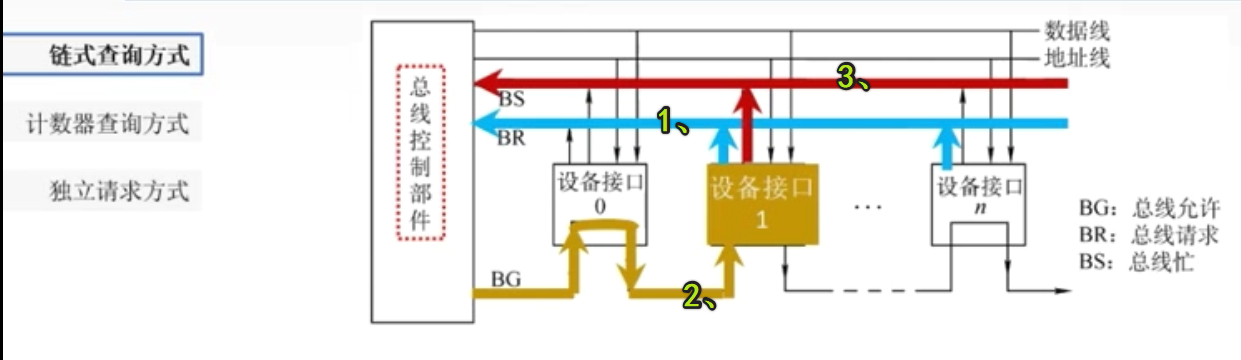

链式查询方式

• 注意 ： 总线仲裁的方式


• “总线忙”信号的建立者是获得总线控制权的设备

• 优先级：离总线控制器越近的部件，其优先级越高；离总线控制器越运的部件，其优先级越低。

优缺点

• 优点：链式查询方式优先级固定。只需很少几根控制线就能按一定优先次序实现总线控制，结构简单，扩充容易。
• 缺点：对硬件电路的故障敏感，并且优先级不能改变。当优先级高的部件频繁请求使用总线时，会使优先级较低的部件长期不能使用总线。

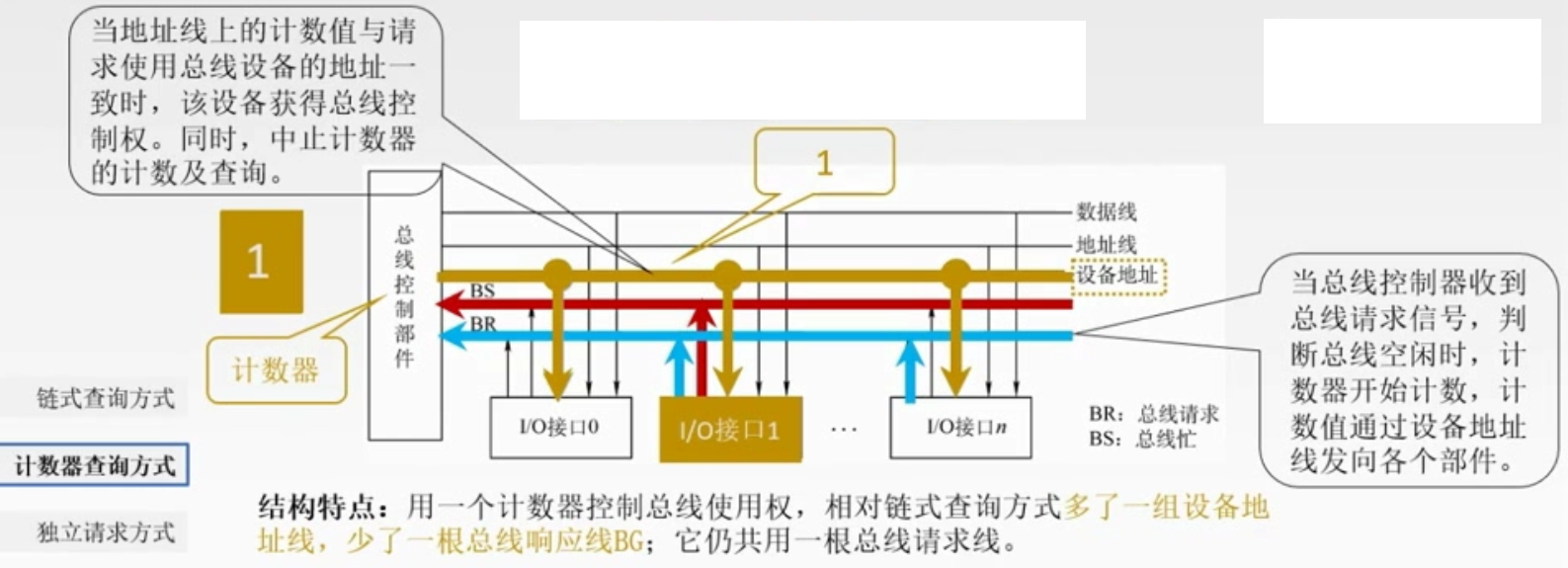

计数器查询方式

• 其设备地址线 具有 多根

优缺点

优点 ：

• 1、计数初始值可以改变优先次序，计数每次从“0”开始，设备的优先级就按顺序排列，固定不变；计数从上一次的终点开始，此时设备使用总线的优先级相等；计数器的初值还可以由程序设置。
• 2、对电路的故障没有链式敏感

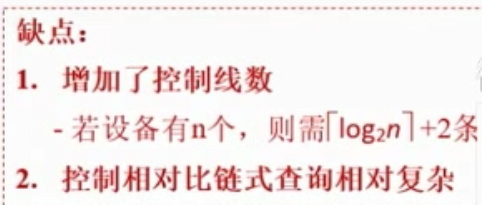

缺点 ：

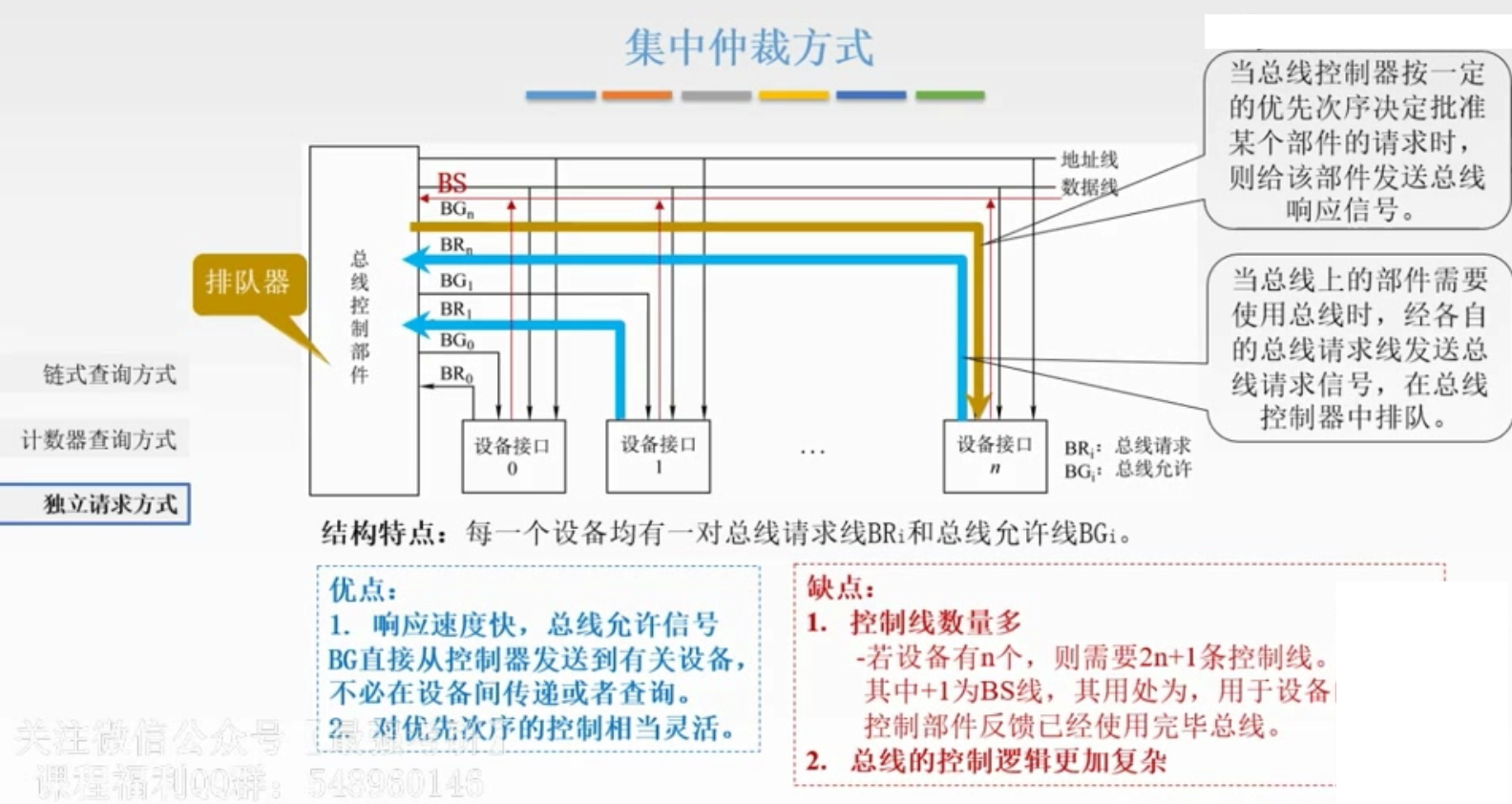

独立请求方式

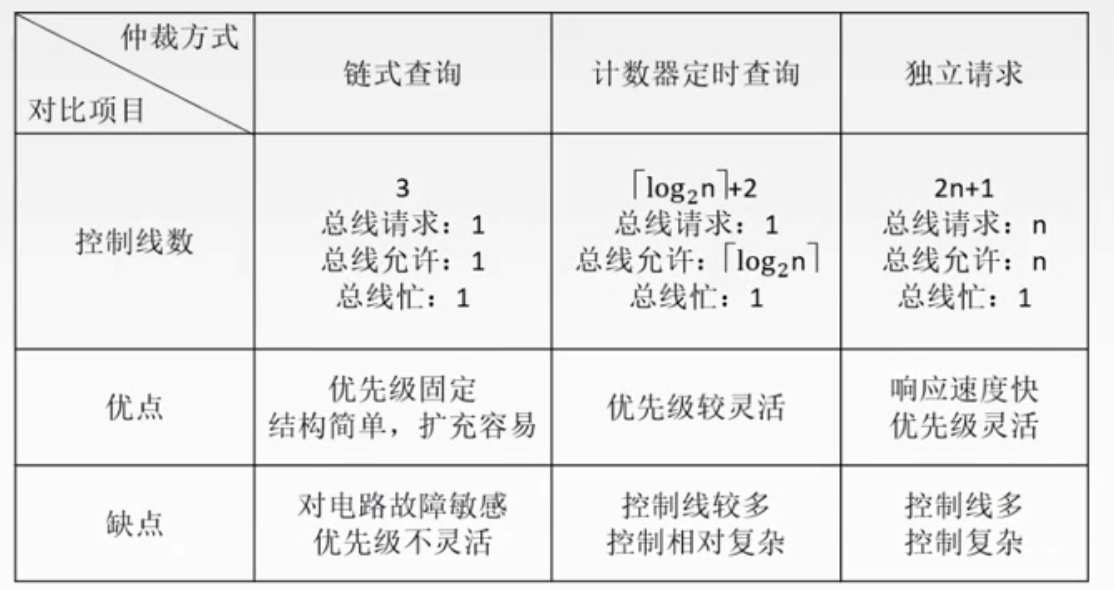

三种集中仲裁方式小结

以上三种方式 都为 集中仲裁方式

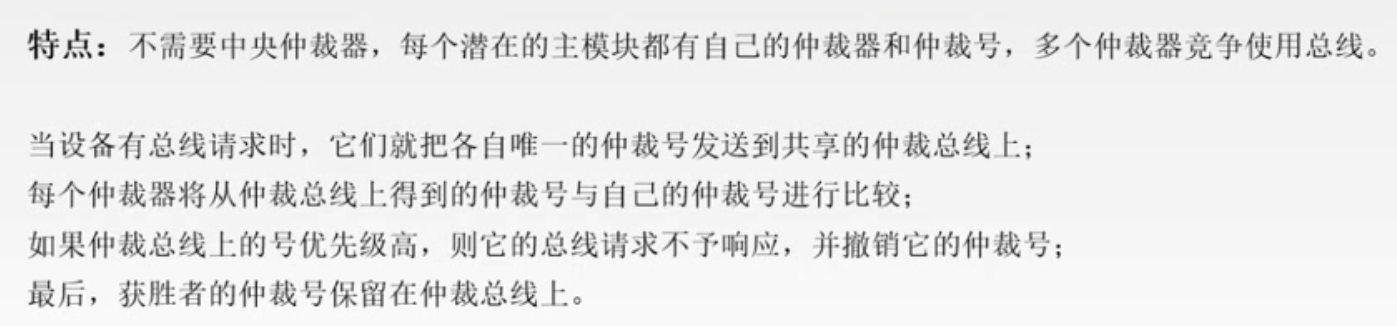

分布仲裁方式 （了解）
