小吧又来给大家安利神仙插件了，今天分享的是SketchUp中切割神器：对象切割

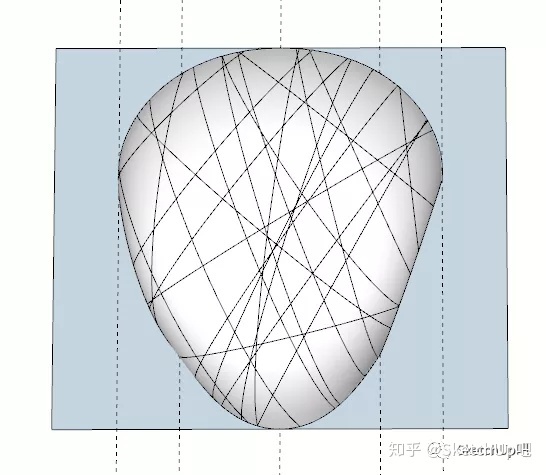

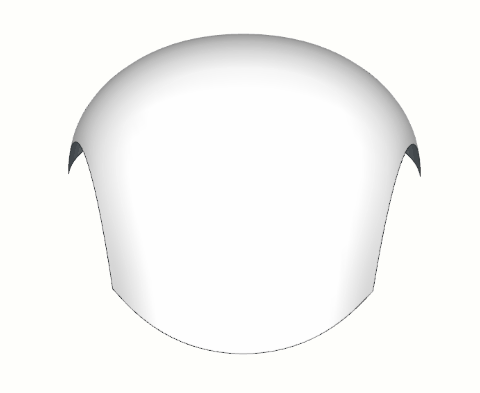

你看他像不像你倔强的稀疏头发呢？

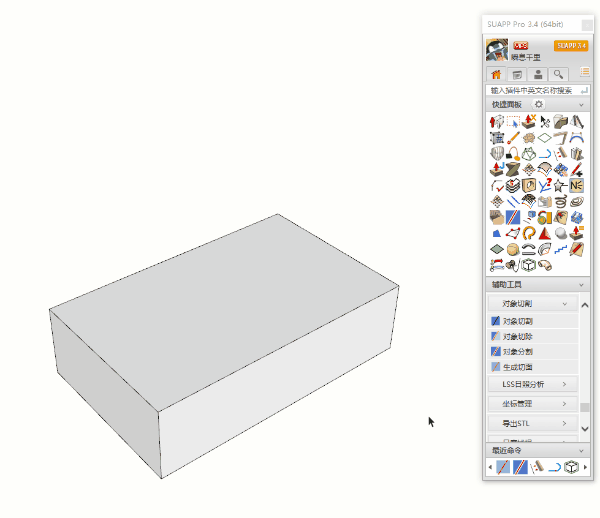

插件功能介绍

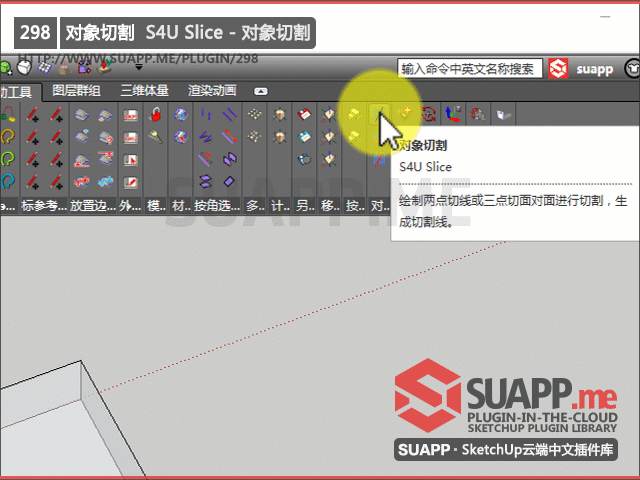

对象切割

- SUAPP编号298 -

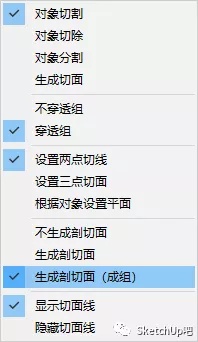

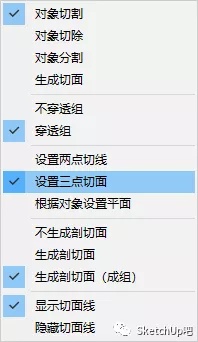

对象切割插件功能可以通过两点切割线或三点切割面对SketchUp对象进行切割、切除和分割操作，并可选择是否穿透群组或组件。

对象切割

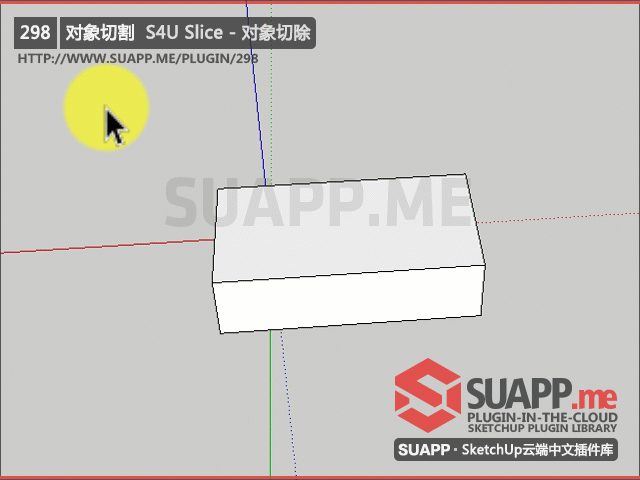

对象切除

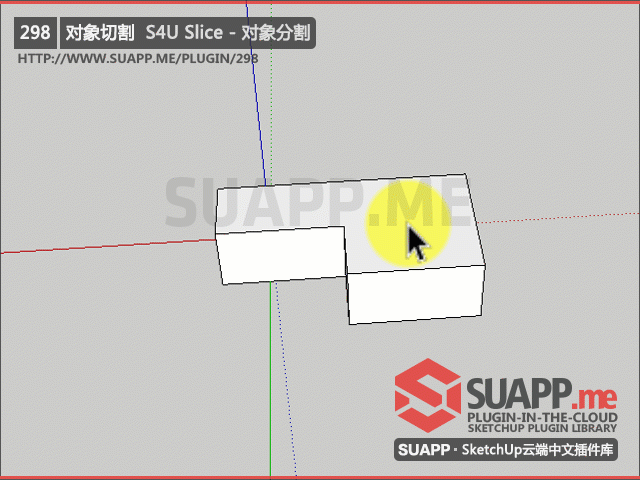

对象分割

生成切面

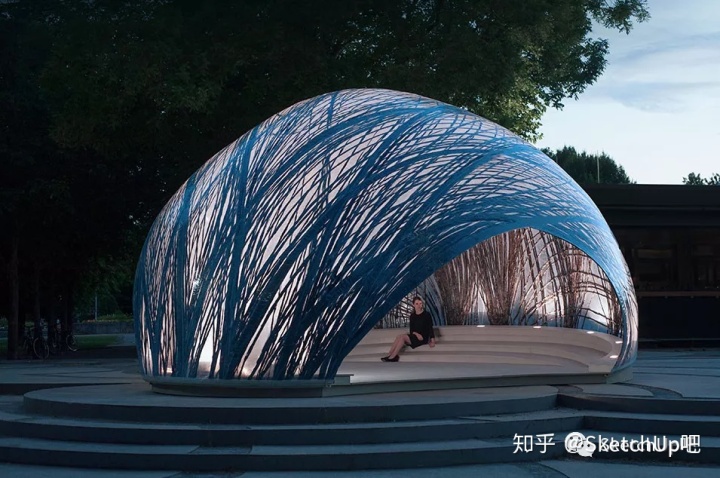

建模实例应用

接下来通过这个案例再来了解下对象分割插件吧。

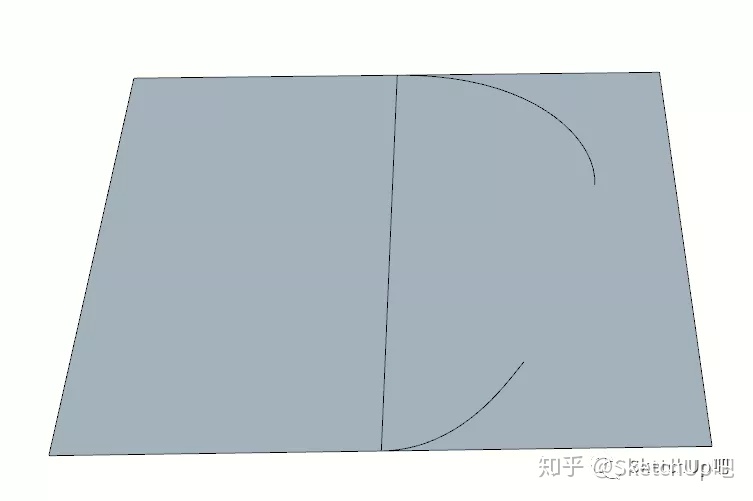

1、使用贝兹曲线（SUAPP编号96）绘制两段曲线。

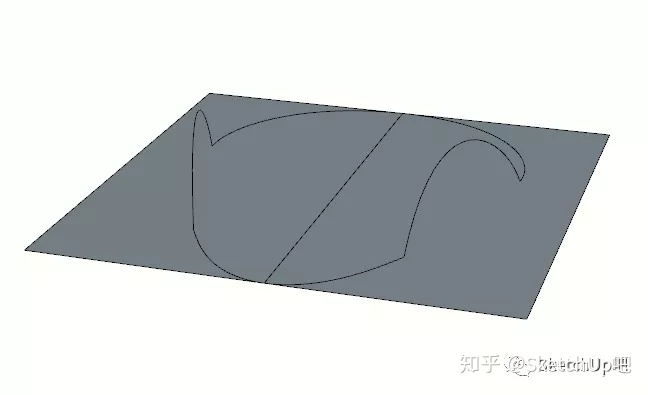

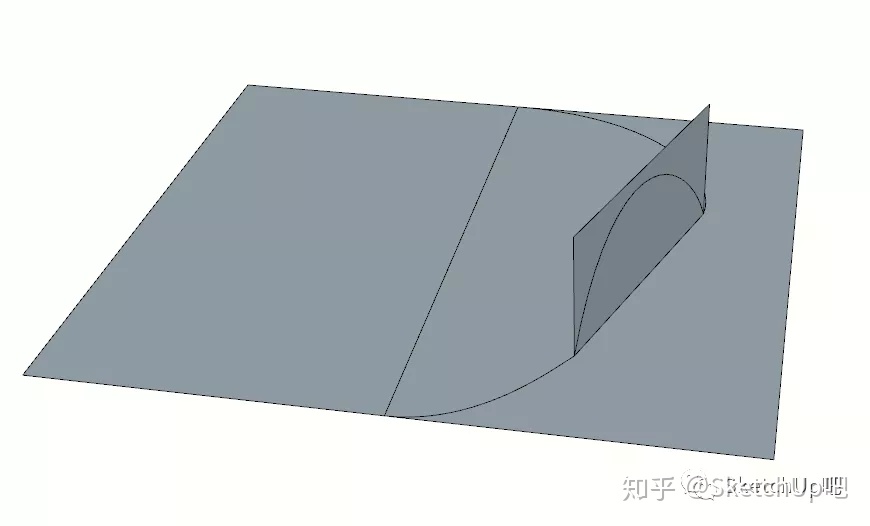

2、直线工具将缺口处连接，并使用拉线成面（SUAPP编号156）形成一个面，在使用贝兹曲线画一个弧。

3、删除多余的线面，将线条镜像到另一边。

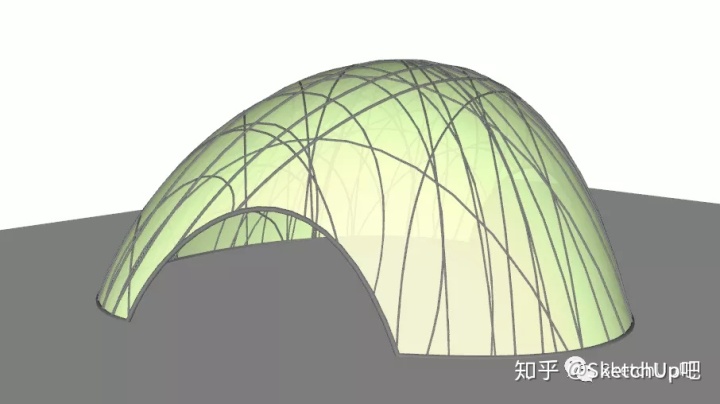

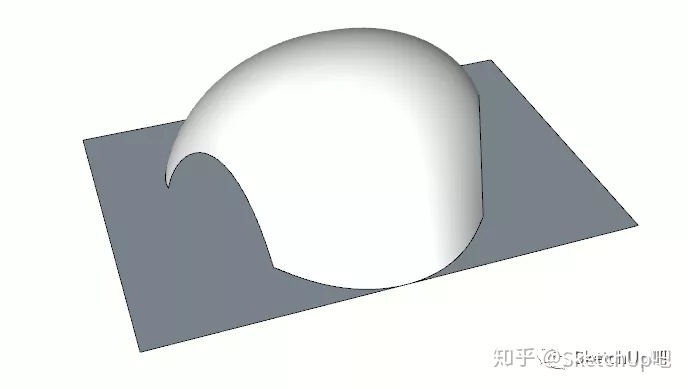

4、全选线条使用轮廓放样（SUAPP编号427）生成曲面。

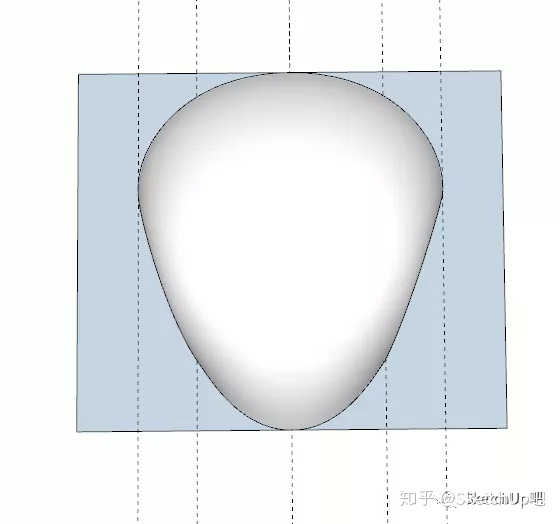

5、使用卷尺工具绘制参考线。

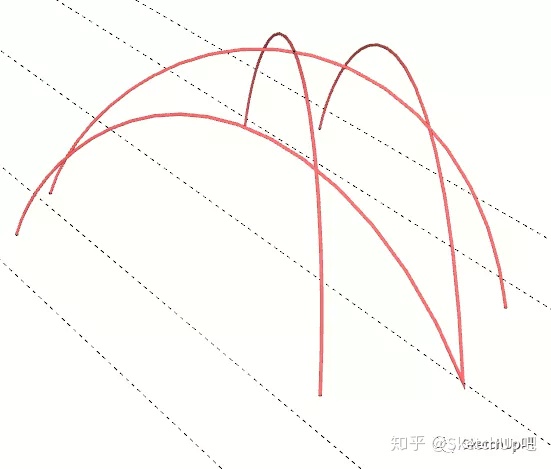

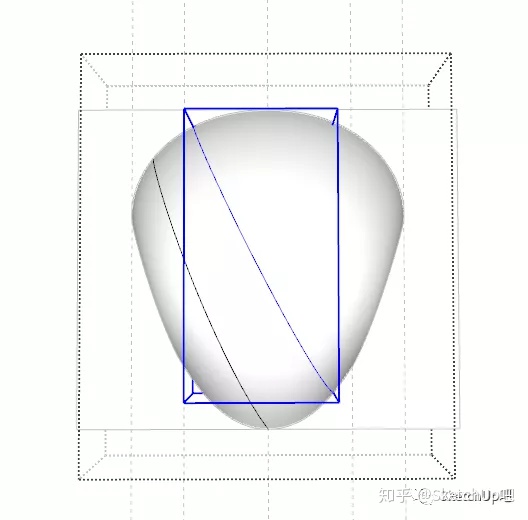

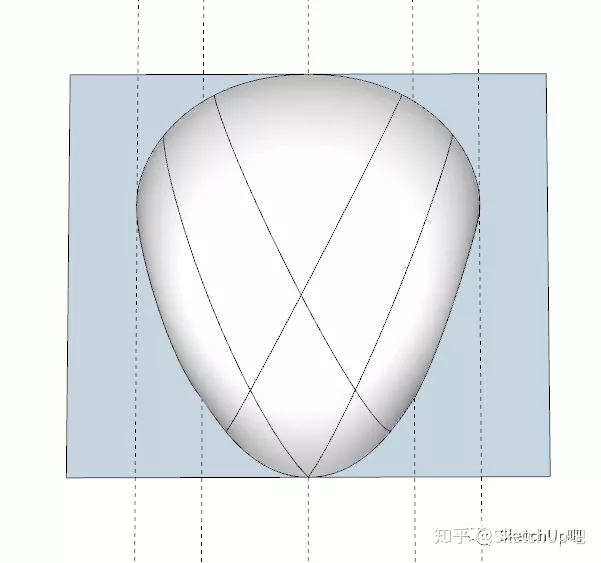

6、使用对象切割对曲面进行切割。注意勾选生成剖切成组。

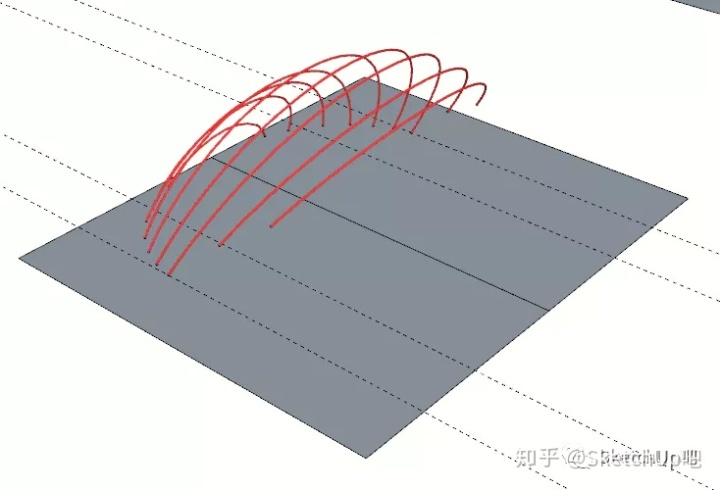

然后在通过辅助参考线镜像到另一边。

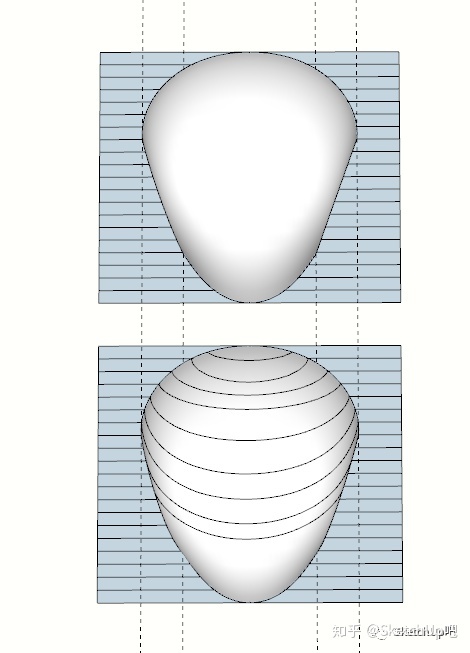

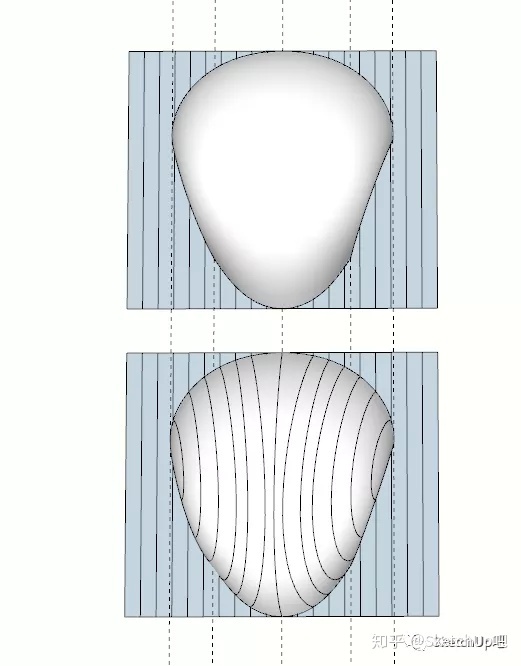

7、将面进行横向与纵向的等分，然后使用对象切割进行切割，注意这里勾选设置三点切面。在操作时第三个点的位置变化会有带来不同的效果可玩性很高哟。

8、然后在疯狂的切割一下。

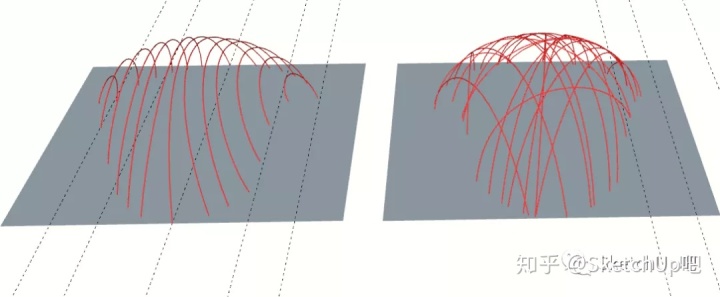

9、因为上面我们是勾选了成组的，所以只需使用只选群组（SUAPP编号3）将线条组选出。炸开后焊接线条，在使用线转圆柱（SUAPP编号148）转为圆柱即可。

当然也可以使用线转方柱（SUAPP编号271）。

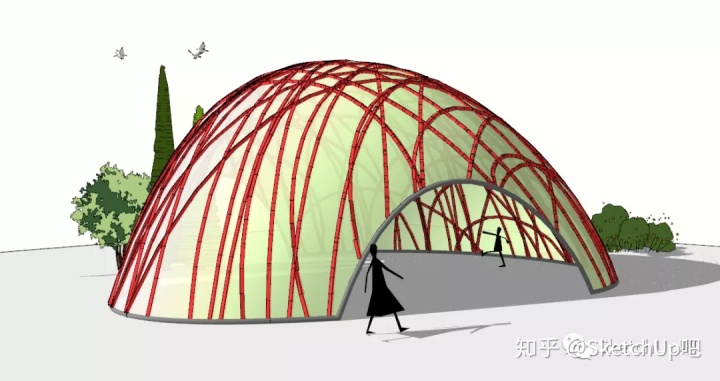

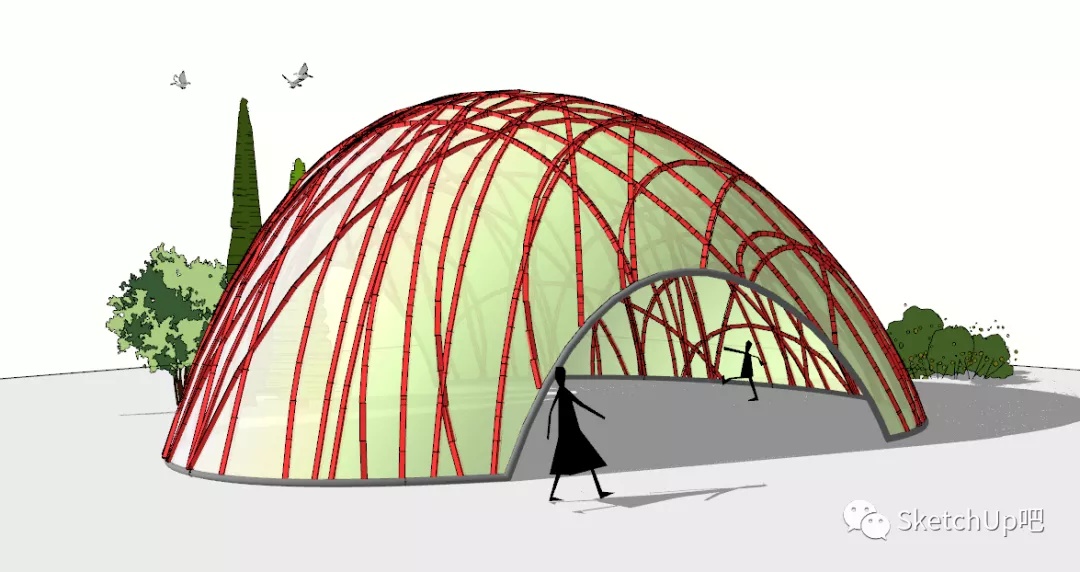

10、最后将这些组与曲面重合在一起就好啦~是不是很简单呢？

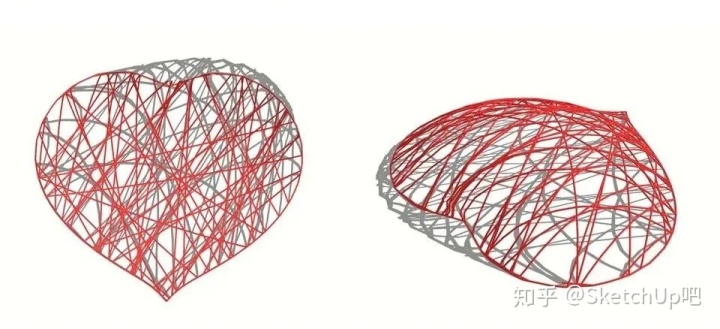

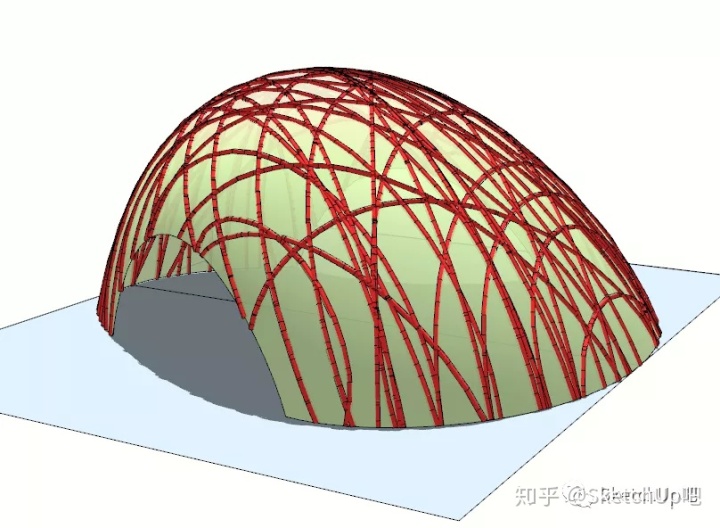

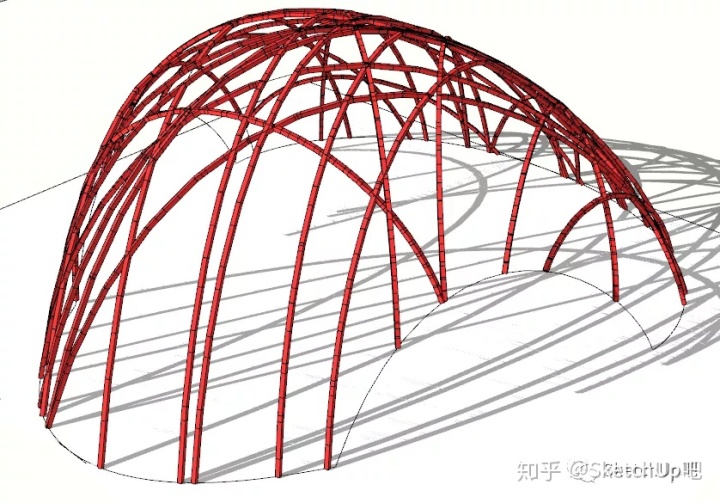

线转圆柱的效果

线转方柱的效果

案例建模思路参考：牧渊

福利时间

文章中提到的插件：对象切割插件

SUAPP对象切割v4.4.0汉化插件，安装地址：www.suapp.me/plugin/298

英文原版插件关注SUAPP插件库公众号，回复关键词一妹送插件15，即可获取文中同款原版插件噢！
