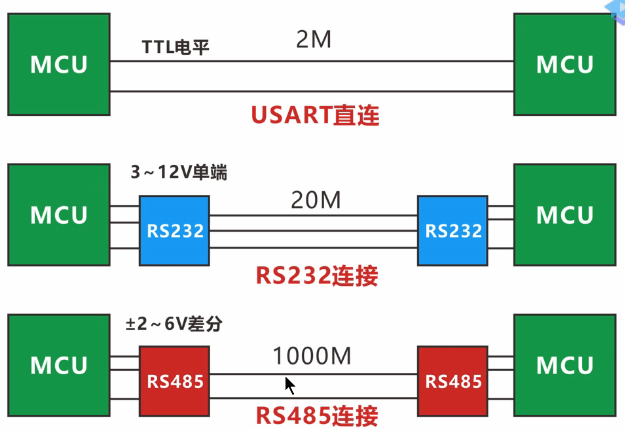

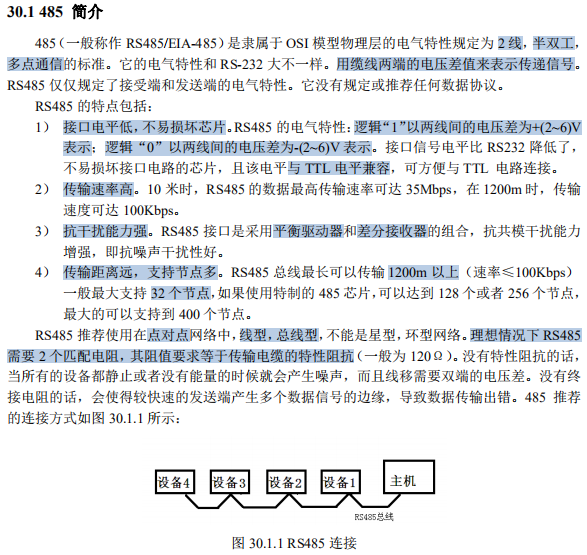

RS485与RS232和TTL的区别
RS485传输距离远、抗干扰能力强,两个485设备必须A连接A,B连接B
在这里插入图片描述

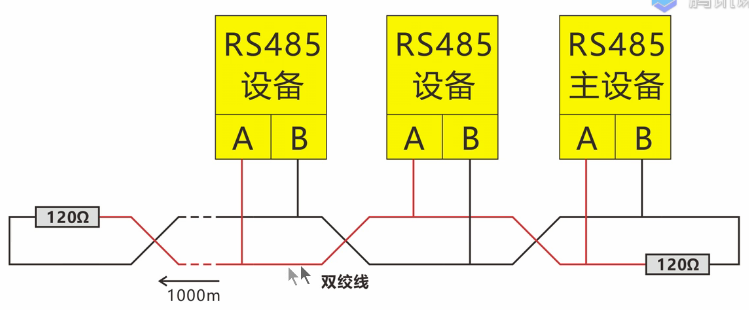

485设备的连接
485设备挂载在两根双绞线上,起止设备必须接两个电阻,防止通信不稳定。
在这里插入图片描述

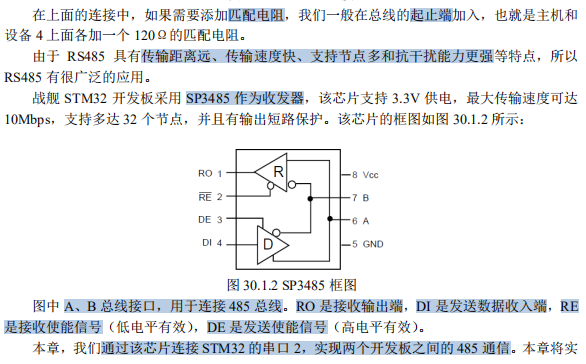

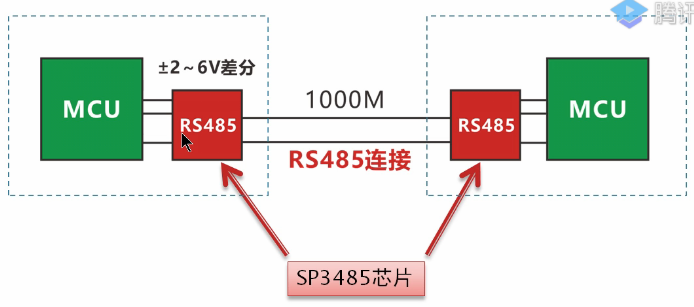

484通信采用的芯片SP3485

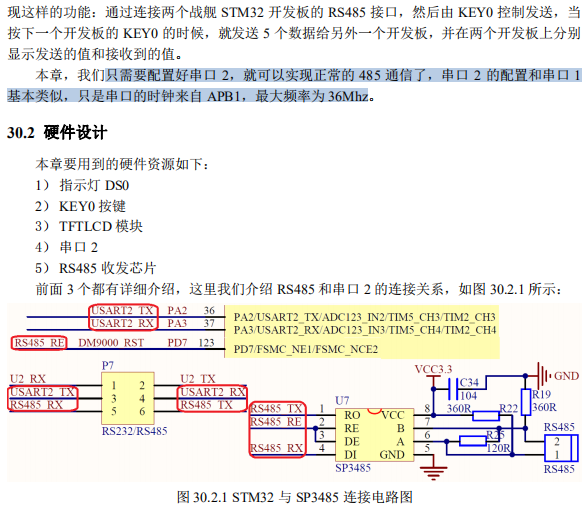

单片机通过SP3485转换芯片把数据发送给RS485,然后传输给另一个开发板的RS485经SP3485转换芯片转换后再传输给单片机,以此实现两个单片机长距离的稳定通信。
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

main函数

#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "rs485.h"int main(void)
{	 u8 key;u8 i=0,t=0;u8 cnt=0;u8 rs485buf[5]; delay_init();	    	 //延时函数初始化	  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2:2位抢占优先级,2位响应优先级uart_init(115200);	 	//串口初始化为115200LED_Init();		  		//初始化与LED连接的硬件接口LCD_Init();			   	//初始化LCD 	KEY_Init();				//按键初始化		 	 RS485_Init(9600);	//初始化RS485POINT_COLOR=RED;//设置字体为红色 LCD_ShowString(30,50,200,16,16,"WarShip STM32");LCD_ShowString(30,70,200,16,16,"RS485 TEST");	LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");LCD_ShowString(30,110,200,16,16,"2015/1/15");	LCD_ShowString(30,130,200,16,16,"KEY0:Send");	//显示提示信息		POINT_COLOR=BLUE;//设置字体为蓝色	  LCD_ShowString(30,150,200,16,16,"Count:");			//显示当前计数值	LCD_ShowString(30,170,200,16,16,"Send Data:");		//提示发送的数据	LCD_ShowString(30,210,200,16,16,"Receive Data:");	//提示接收到的数据		while(1){key=KEY_Scan(0);if(key==KEY0_PRES)//KEY0按下,发送一次数据{for(i=0;i<5;i++){rs485buf[i]=cnt+i;//填充发送缓冲区LCD_ShowxNum(30+i*32,190,rs485buf[i],3,16,0X80);	//显示数据}RS485_Send_Data(rs485buf,5);//发送5个字节 									   }		 RS485_Receive_Data(rs485buf,&key);if(key)//接收到有数据{if(key>5)key=5;//最大是5个数据.for(i=0;i<key;i++)LCD_ShowxNum(30+i*32,230,rs485buf[i],3,16,0X80);	//显示数据}t++; delay_ms(10);if(t==20){LED0=!LED0;//提示系统正在运行	t=0;cnt++;LCD_ShowxNum(30+48,150,cnt,3,16,0X80);	//显示数据}		   }
}

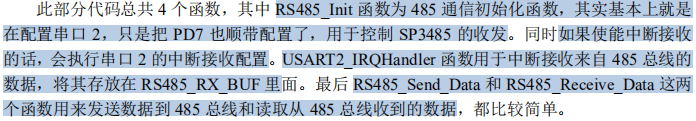

rs485.c函数

#include "sys.h"
#include "rs485.h"
#include "delay.h"//模式控制
#define RS485_TX_EN		PDout(7)	//485模式控制.0,接收;1,发送.
//如果想串口中断接收,请不要注释以下宏定义
#define EN_USART2_RX 	1			//0,不接收;1,接收.#ifdef EN_USART2_RX   	//如果使能了接收u8 RS485_RX_BUF[64];  	//接收缓冲区,最大64个字节.
u8 RS485_RX_CNT=0;   	//接收到的数据长度		  void USART2_IRQHandler(void)
{u8 res;	    if(USART_GetITStatus(USART2, USART_IT_RXNE) != RESET) //接收到数据{	 	 			 res =USART_ReceiveData(USART2); 	//读取接收到的数据if(RS485_RX_CNT<64){RS485_RX_BUF[RS485_RX_CNT]=res;		//记录接收到的值RS485_RX_CNT++;						//接收数据增加1 } }
}
#endif	//初始化IO 串口2
//pclk1:PCLK1时钟频率(Mhz)
//bound:波特率
void RS485_Init(u32 bound)
{  GPIO_InitTypeDef GPIO_InitStructure;USART_InitTypeDef USART_InitStructure;NVIC_InitTypeDef NVIC_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOD, ENABLE);//使能GPIOA,D时钟RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);//使能USART2时钟GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;				 //PD7端口配置GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOD, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;	//PA2GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;//PA3GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入GPIO_Init(GPIOA, &GPIO_InitStructure);  RCC_APB1PeriphResetCmd(RCC_APB1Periph_USART2,ENABLE);//复位串口2RCC_APB1PeriphResetCmd(RCC_APB1Periph_USART2,DISABLE);//停止复位#ifdef EN_USART2_RX		  	//如果使能了接收USART_InitStructure.USART_BaudRate = bound;//波特率设置USART_InitStructure.USART_WordLength = USART_WordLength_8b;//8位数据长度USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位USART_InitStructure.USART_Parity = USART_Parity_No;///无奇偶校验位USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;//收发模式USART_Init(USART2, &USART_InitStructure); ; //初始化串口NVIC_InitStructure.NVIC_IRQChannel = USART2_IRQn; //使能串口2中断NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 3; //先占优先级2级NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //从优先级2级NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道NVIC_Init(&NVIC_InitStructure); //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器USART_ITConfig(USART2, USART_IT_RXNE, ENABLE);//开启中断 USART_Cmd(USART2, ENABLE);                    //使能串口 #endifRS485_TX_EN=0;			//默认为接收模式
}//RS485发送len个字节.
//buf:发送区首地址
//len:发送的字节数(为了和本代码的接收匹配,这里建议不要超过64个字节)
void RS485_Send_Data(u8 *buf,u8 len)
{u8 t;RS485_TX_EN=1;			//设置为发送模式for(t=0;t<len;t++)		//循环发送数据{		   while(USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET);	  USART_SendData(USART2,buf[t]);}	 while(USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET);		RS485_RX_CNT=0;	  RS485_TX_EN=0;				//设置为接收模式
}//RS485查询接收到的数据
//buf:接收缓存首地址
//len:读到的数据长度
void RS485_Receive_Data(u8 *buf,u8 *len)
{u8 rxlen=RS485_RX_CNT;u8 i=0;*len=0;				//默认为0delay_ms(10);		//等待10ms,连续超过10ms没有接收到一个数据,则认为接收结束if(rxlen==RS485_RX_CNT&&rxlen)//接收到了数据,且接收完成了{for(i=0;i<rxlen;i++){buf[i]=RS485_RX_BUF[i];	}		*len=RS485_RX_CNT;	//记录本次数据长度RS485_RX_CNT=0;		//清零}
}

在这里插入图片描述

总结

cnt 是一个累加数,一旦 KEY0 按下,就以这个数为基准连续发送 5 个数据。当 485 总线收到数据的时候,就将收到的数据直接显示在 LCD 屏幕上。

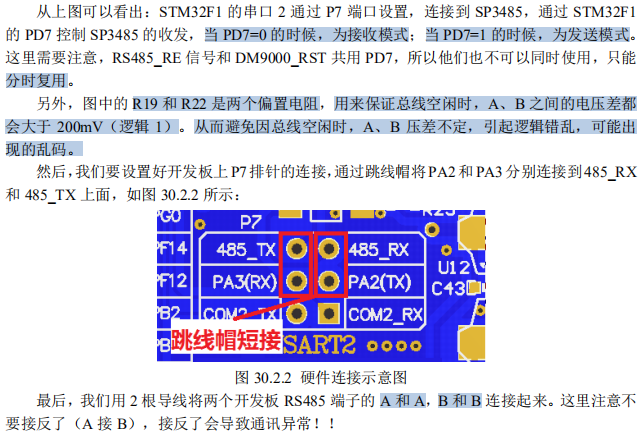

本章介绍的 485 总线是通过串口控制收发的,我们只需要将 P7 的跳线帽稍作改变(将PA2/PA3 连接 COM2_RX/COM2_TX),该实验就变成了一个 RS232 串口通信实验了,通过对接两个开发板的 RS232 接口,即可得到同样的实验现象。
