由455KHZ的晶振CRY，反相器74HC04及电阻、电容构成的振荡器产生455KHZ的方波信号。经脉冲分频器74LS92，六分频成为75.83KHZ的脉冲信号。

　　再经过D触发器构成的2分频/整形电路变成38KHZ的方波信号。由单片机的异步串行口TX输出的串行数据信号，送到与非门74HC00的输入端。

　　与非门的另一输入端接38KHZ的载波信号。与非门的输出信号用来控制三极管的开通或关断，从而控制红外发射管发送信息。这样就达到了用串行口TX输出的串行数据信号直接调制载波，进行红外数据传输的目的。

　　发射电路的调制采用的是时分制幅度监控调制方式。因单片机在复位后，TXD脚为高电平，为满足同步的要求，采用低电平同步脉冲，经与非门(Ｕ3)后变成高电平同步脉冲。所以单片机TXD发送的编码应是反码。

　　据说，发送数据“0”的载波脉冲个数不少于14个，这样发送速率不高于1200b

　　设计中采用一种高效能的红外接收器——德律风 根TFMS5380。德律风根所开发的微型接收器TFMS5380是近期市场上最高效能的红外接收器。同一组件内已装上了接收二极管和前置放大器。

　　TFMS5380特点：

　　(1)单一的接收器和前置放大器的组合。

　　(2)超敏感度和传送距离。

　　(3)内置PCM频率过滤器。

　　(4)无外置组件需要。

　　(5)特强光及电场干扰屏蔽。

　　(6)TTL及CMOS兼容，适用于微处理器操作控制。

　　(7)可选频率由30KHZ至56KHZ。

　　(8)低功耗。

　　(9)ISO9000认可。

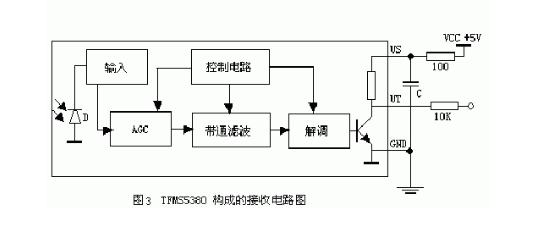

　　TFMS5380适用于数据传送、电视机、录像机、组合音响及卫星接收器等。TFMS5380的内部框图及构成的接收电路。如图3所示。
