大家在ABAQUS中计算完数值模型后，都会写论文或者报告，对分析结果的表现形式肯定免不了有云图，有时图例的位置却不是想要的，那如何处理呢？今天给大家分享一下在后处理中如何移动图例。

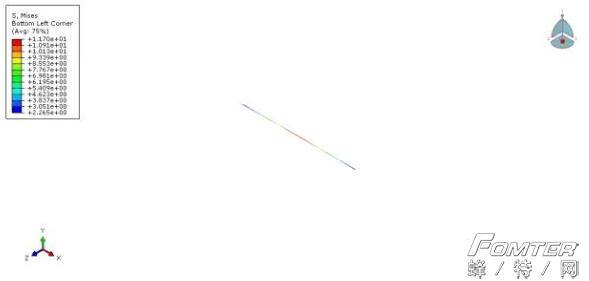

图例默认的位置位于左上角

通过以下的方法，可以实现图例自定义位置

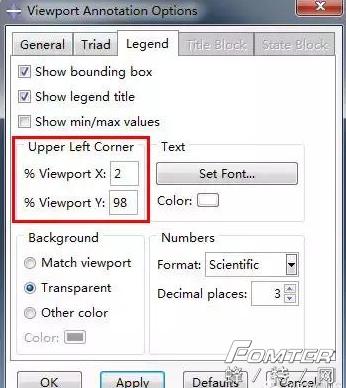

Viewport—Viewport Annotation Options—Legend

在 Upper Left Corner中可以通过输入图例左上角位置在X向和Y向相对Viewport宽度和高度的比例来实现移动。

%Viewprot X: 表示图例左上角在X向相对Viewport宽度的比例，向左移动数值增大。

%Viewprot Y: 表示图例左上角在Y向相对Viewport高度的比例，向上移动数值增大。

通过调整这两个百分比值，就可以实现图例位置的自定义了。

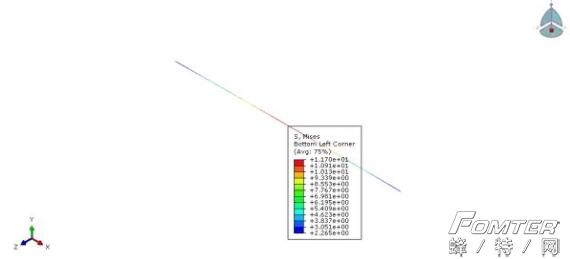

当设置 %Viewprot X: 50，%Viewprot Y: 50 时 显示的效果是这样

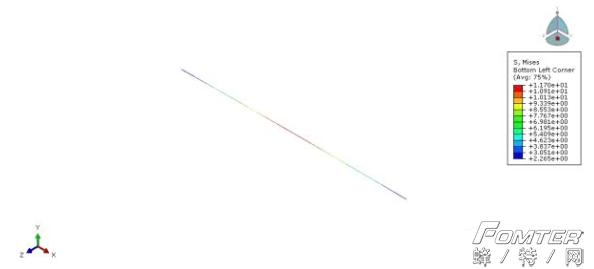

当设置 %Viewprot X: 85，%Viewprot Y: 80 时 显示的效果是这样

方法还是比较简单的，大家可以试一下！当然你也可以采用单独对图例和模型云图截图，之后在word中排放好二者位置，对两者组合来实现。
