【AI达人创造营】红细胞形状异常检测在Edgeboard上的部署

此项目是基于PaddleDetection做的红细胞形状异常检测，属于医学中目标检测类的项目。此项目是在由百度大脑研发的EdgeBoard Lite FZ3B硬件上部署的。

一、项目背景

1. 此项目可以帮医生减轻负担，提高检测的准确性和速度。一般每张红细胞形状异常检测图都有好多红细胞，并且这个样本量还是成千上万的，这时候医生容易眼花缭乱，甚至可能漏掉一些重叠的红细胞。
2. 并且可以让医生避免重复的不必要的工作。
3. 将医学与AI科技结合，让科技为医学赋能。

二.项目使用的套件

此项目使用的是PaddleDetection套件，下载地址为：

github：https://github.com/PaddlePaddle/PaddleDetection（因为国外网站，访问比较慢，不太推荐）；

飞桨AI Studio平台上：https://aistudio.baidu.com/aistudio/datasetdetail/102742（考虑到大部分用户访问github比较慢，故我从github上搬运过来）。

1.解压PaddleDetection套件

# 将PaddleDetection套件进行解压，路径看具体情况。
# (为了保险起见，将套件保存至work/路径下，千万不要保存在data/下以及这两个文件夹外，作者有过惨痛的经历教训，不希望大家再出现此惨状。)!unzip -oq /home/aistudio/data/data112279/PaddleDetection-release-0.5.zip -d work/

2.对PaddleDetection套件进行改名

# 将PaddleDetection套件进行改名（改名记得写上套件路径及改名后期望的路径）!mv work/PaddleDetection-release-0.5 work/PaddleDetection

三、数据集简介

此项目使用了AI Studio平台上RBC数据集，一共有366条数据，数据是xml格式的图片标注文件。

1.解压数据集

!unzip -o data/data85839/RBC.zip -d work/PaddleDetection/dataset/

2.数据集文件夹改名

!mv work/PaddleDetection/dataset/RBC work/PaddleDetection/dataset/test_det

3.将数据集划分为训练集和验证集

import os
import random# 类别数量
file_saved = []   # 保存数据random.seed(2021)# voc数据路径问题
# 根目录信息，子目录信息，files_img--该文件夹下的文件名称
for _, _, files_img in os.walk('work/PaddleDetection/dataset/test_det/JPEGImages'):random.shuffle(files_img)for _, _, files_xml in os.walk('work/PaddleDetection/dataset/test_det/Annotations'):# indexs = 0# 1.jpg# 1.xmlfor i in range(len(files_img)):  # 遍历图片文件--一张一张的for j in range(len(files_xml)):# 匹配，与图片前缀名称一致的xml文件# 前缀是否一致if files_img[i][:-4] == files_xml[j][:-4]:# 图片的相对路径 + 空格 + 标注文件的相对路径 + '\n'# jpeg, img -- join -> jpeg/img# JPEGImages/files_img[i]file_maked = os.path.join('JPEGImages', files_img[i]) + ' ' + os.path.join('Annotations', files_xml[j])  + '\n'file_saved.append(file_maked)          # 每一个类别放在对应的缓存空间中break# example: 图片的相对路径 + 空格 + 标注文件的相对路径 + '\n'# 训练集的划分
# 训练集占80%的数据
# 验证集/评估数据集：1-80% = 20%
Train_percent = 0.8# train.txt保存
with open('work/PaddleDetection/dataset/test_det/train.txt', 'w') as f:# int(Train_percent * len(file_saved))# final_index = int(len(file_saved)*Train_percent) - 1f.writelines(file_saved[:int(len(file_saved)*Train_percent)])  # 写入多行数据print('train.txt Has Writed {0} records!'.format(len(file_saved[:int(len(file_saved)*Train_percent)])))# eval.txt保存
with open('work/PaddleDetection/dataset/test_det/eval.txt', 'w') as f:# final_index + 1 == int(len(file_saved)*Train_percent)f.writelines(file_saved[int(len(file_saved)*Train_percent):])print('eval.txt Has Writed {0} records!'.format(len(file_saved[int(len(file_saved)*Train_percent):])))

train.txt Has Writed 274 records!
eval.txt Has Writed 69 records!

输出结果为：

train.txt Has Writed 274 records!

eval.txt Has Writed 69 records!

训练集样本量: 274，验证集样本量: 69

三、模型选择、开发、训练和验证

此项目使用的是ppyolo中的ppyolo_r18vd_coco.yml模型。

1.新建label_list.txt文件

在dataset/test_det下新建label_list.txt，然后在里面写上你的标注类型（如本项目中的RBC，意思为只标注了红细胞）。

2.下载依赖库

%cd work/PaddleDetection/
!pip install -r requirements.txt

%cd + 路径:进入某路径下。

3.调参

yolov3_darknet_voc.yml文件的配置

architecture: YOLOv3
use_gpu: true
max_iters: 70000
log_iter: 20
save_dir: output
snapshot_iter: 2000
metric: VOC
map_type: 11point
pretrain_weights: https://paddle-imagenet-models-name.bj.bcebos.com/DarkNet53_pretrained.tar
weights: output/yolov3_darknet_voc/model_final
num_classes: 1
use_fine_grained_loss: falseYOLOv3:backbone: DarkNetyolo_head: YOLOv3HeadDarkNet:norm_type: sync_bnnorm_decay: 0.depth: 53YOLOv3Head:anchor_masks: [[6, 7, 8], [3, 4, 5], [0, 1, 2]]anchors: [[10, 13], [16, 30], [33, 23],[30, 61], [62, 45], [59, 119],[116, 90], [156, 198], [373, 326]]norm_decay: 0.yolo_loss: YOLOv3Lossnms:background_label: -1keep_top_k: 100nms_threshold: 0.45nms_top_k: 1000normalized: falsescore_threshold: 0.01YOLOv3Loss:ignore_thresh: 0.7label_smooth: falseLearningRate:base_lr: 0.00025schedulers:- !PiecewiseDecaygamma: 0.1milestones:- 55000- 62000- !LinearWarmupstart_factor: 0.steps: 1000OptimizerBuilder:optimizer:momentum: 0.9type: Momentumregularizer:factor: 0.0005type: L2_READER_: 'yolov3_reader.yml'
TrainReader:inputs_def:fields: ['image', 'gt_bbox', 'gt_class', 'gt_score']num_max_boxes: 50dataset:!VOCDataSetdataset_dir: dataset/test_detanno_path: train.txtuse_default_label: falsewith_background: falseEvalReader:inputs_def:fields: ['image', 'im_size', 'im_id', 'gt_bbox', 'gt_class', 'is_difficult']num_max_boxes: 50dataset:!VOCDataSetdataset_dir: dataset/test_detanno_path: eval.txtuse_default_label: falsewith_background: falseTestReader:dataset:!ImageFolderuse_default_label: falsewith_background: false

yolov3_reader.yml的配置

TrainReader:inputs_def:fields: ['image', 'gt_bbox', 'gt_class', 'gt_score']num_max_boxes: 50dataset:!COCODataSetimage_dir: dataset/test_detanno_path: train.txtdataset_dir: dataset/test_detwith_background: falsesample_transforms:- !DecodeImageto_rgb: Truewith_mixup: True- !MixupImagealpha: 1.5beta: 1.5- !ColorDistort {}- !RandomExpandfill_value: [123.675, 116.28, 103.53]- !RandomCrop {}- !RandomFlipImageis_normalized: false- !NormalizeBox {}- !PadBoxnum_max_boxes: 50- !BboxXYXY2XYWH {}batch_transforms:- !RandomShapesizes: [320, 352, 384, 416, 448, 480, 512, 544, 576, 608]random_inter: True- !NormalizeImagemean: [0.485, 0.456, 0.406]std: [0.229, 0.224, 0.225]is_scale: Trueis_channel_first: false- !Permuteto_bgr: falsechannel_first: True# Gt2YoloTarget is only used when use_fine_grained_loss set as true,# this operator will be deleted automatically if use_fine_grained_loss# is set as false- !Gt2YoloTargetanchor_masks: [[6, 7, 8], [3, 4, 5], [0, 1, 2]]anchors: [[10, 13], [16, 30], [33, 23],[30, 61], [62, 45], [59, 119],[116, 90], [156, 198], [373, 326]]downsample_ratios: [32, 16, 8]batch_size: 8shuffle: truemixup_epoch: 250drop_last: trueworker_num: 8bufsize: 16use_process: trueEvalReader:inputs_def:fields: ['image', 'im_size', 'im_id']num_max_boxes: 50dataset:!COCODataSetimage_dir: dataset/test_detanno_path: eval.txtdataset_dir: dataset/test_detwith_background: falsesample_transforms:- !DecodeImageto_rgb: True- !ResizeImagetarget_size: 608interp: 2- !NormalizeImagemean: [0.485, 0.456, 0.406]std: [0.229, 0.224, 0.225]is_scale: Trueis_channel_first: false- !PadBoxnum_max_boxes: 50- !Permuteto_bgr: falsechannel_first: Truebatch_size: 1drop_empty: falseworker_num: 8bufsize: 16TestReader:inputs_def:image_shape: [3, 608, 608]fields: ['image', 'im_size', 'im_id']dataset:!ImageFolderanno_path: dataset/test_det/label_list.txtwith_background: falsesample_transforms:- !DecodeImageto_rgb: True- !ResizeImagetarget_size: 608interp: 2- !NormalizeImagemean: [0.485, 0.456, 0.406]std: [0.229, 0.224, 0.225]is_scale: Trueis_channel_first: false- !Permuteto_bgr: falsechannel_first: Truebatch_size: 1

4.模型训练

%cd work/PaddleDetection/
!python tools/train.py -c configs/yolov3_darknet_voc.yml\
--eval\
--use_vdl True

训练过程中指令解释：

1. –c:指定配置文件。
2. –eval:边训练边验证。

3. –use_vdl True:使用VisualDL记录数据，进而在VisualDL面板中显示。

4. !python + 某路径下的python文件:执行某python文件。
   训练中出现的问题解决方法：
5. 断次问题

   如果你的模型训练不小心断在了某个轮次，没训练完，可以使用 -r output/模型的yml文件/停在的轮次数（如果你一共要训练200轮次，却停在第20轮次，用的是ppyolo_r18vd_coco模型，你可以使用 -r output/ppyolo_r18vd_coco.yml/20继续进行训练）。

6. 指令多的问题

   只要后面有指令，可以在每个指令最末尾后加\（\前不能加空格，最后一个指令末尾不用加\）。

四、模型预测

%cd work/PaddleDetection/
!python tools/infer.py -c configs/yolov3_darknet_voc.yml\
-o weights='output/yolov3_darknet_voc/model_final.pdparams'\
--infer_dir 'dataset/test_det/JPEGImages'\
--output_dir 'output'\
--draw_threshold 0.1\
# --save_txt True

-o:设置或更改配置文件里的参数内容

–infer_dir:用于预测的图片文件夹路径

–output_dir:预测后结果或导出模型保存路径

–draw_threshold:可视化时分数阈值

（–save_txt:是否在文件夹下将图片的预测结果保存到文本文件中）

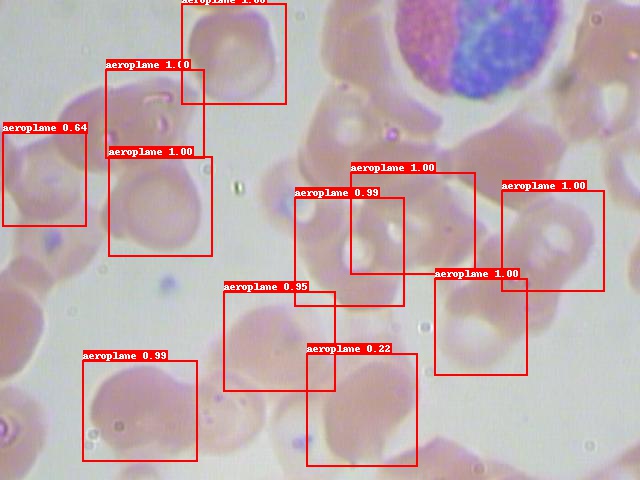

预测图其中一张（也许是老版本的bug，虽然配置文件设置了不用默认标签预测，但是没用，但是这不影响我们在板子上的部署）:

五.模型导出

!python tools/export_model.py -c configs/yolov3_darknet_voc.yml --output_dir=./inference_model \-o weights=output/yolov3_darknet_voc/best_model

第二个和第三个文件是模型部署要用到的文件，缺一不可，千万不要不小心给删了,最好不要改名。

六、模型部署

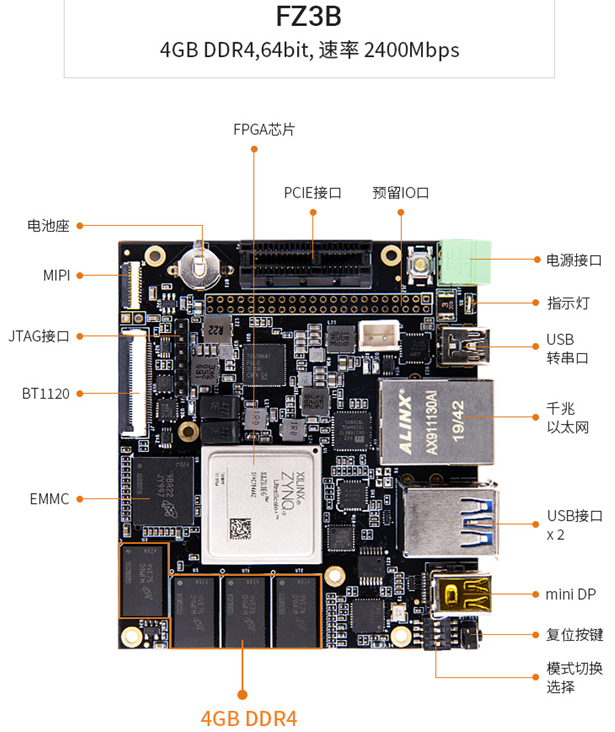

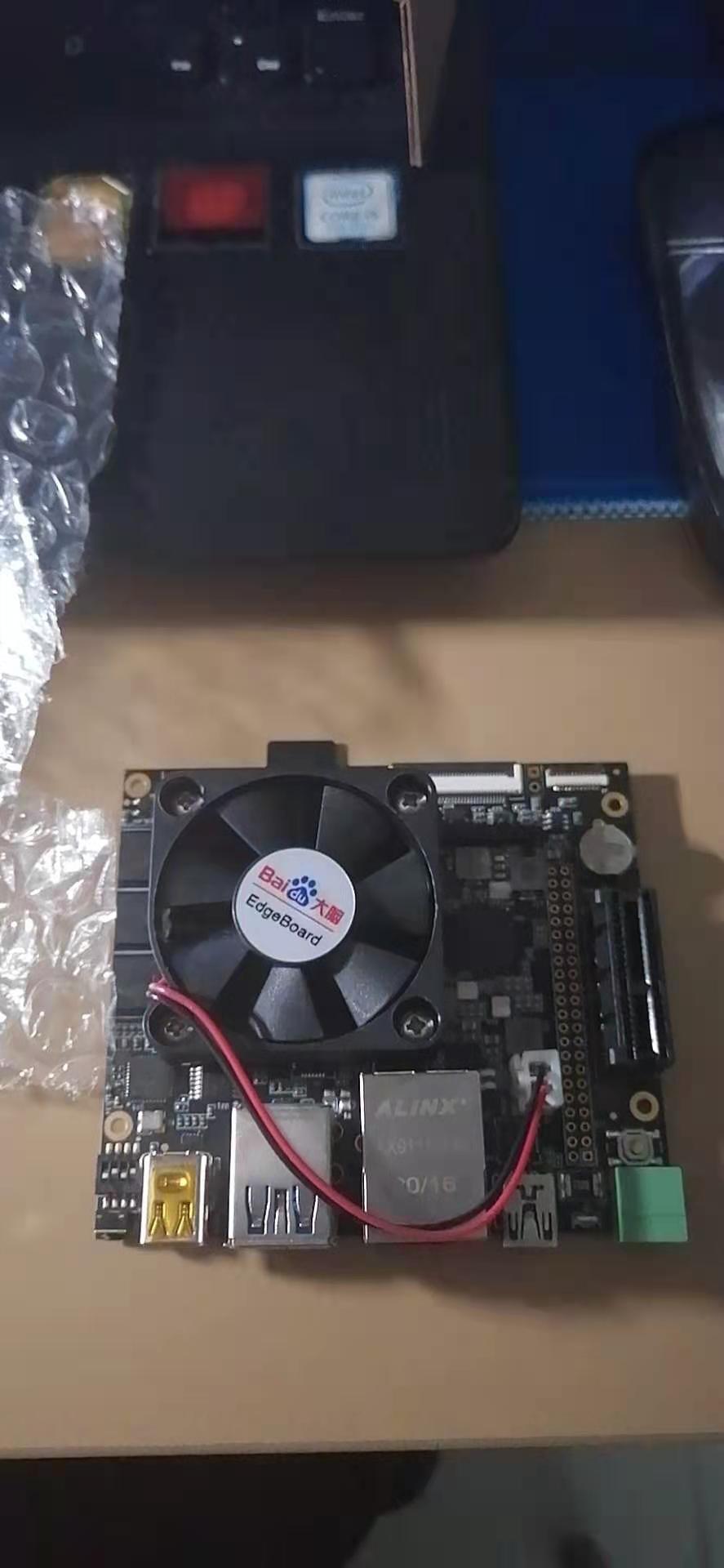

本项目是在由百度大脑研发的硬件EdgeBoard Lite FZ3B上部署的。EdgeBoard Lite FZ3B速度快。

官方文档：

https://ai.baidu.com/ai-doc/HWCE/Yk3b86gvp

拿到EdgeBoard，首先要对它进行测试。

(本项目只写了一种板子联网方式，也是本人用的一种方式，若对其他联网方式感兴趣，可以点击下文链接，去看看郑博培男神归纳的所有联网方式
https://zhengbopei.blog.csdn.net/article/details/107253560)

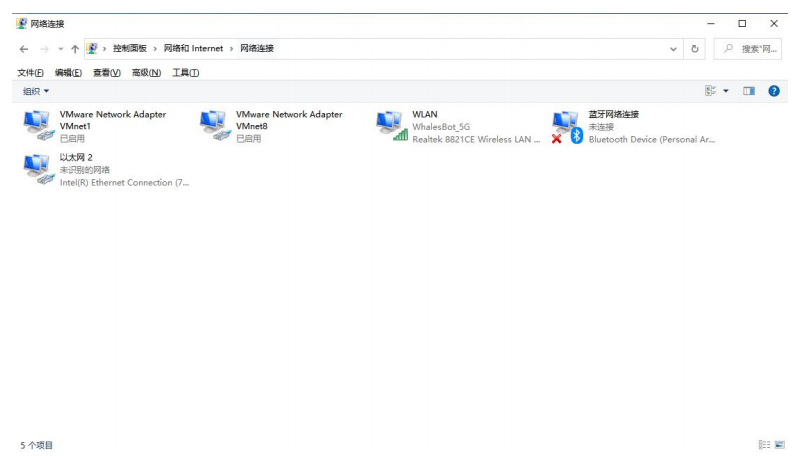

1. 打开控制面板中的“网络连接”。

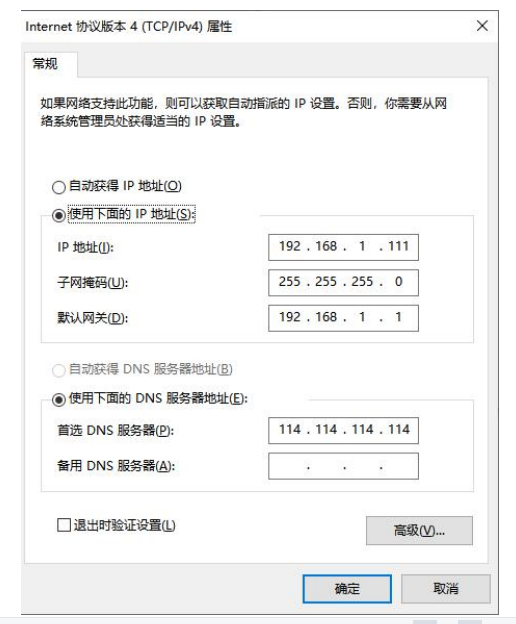

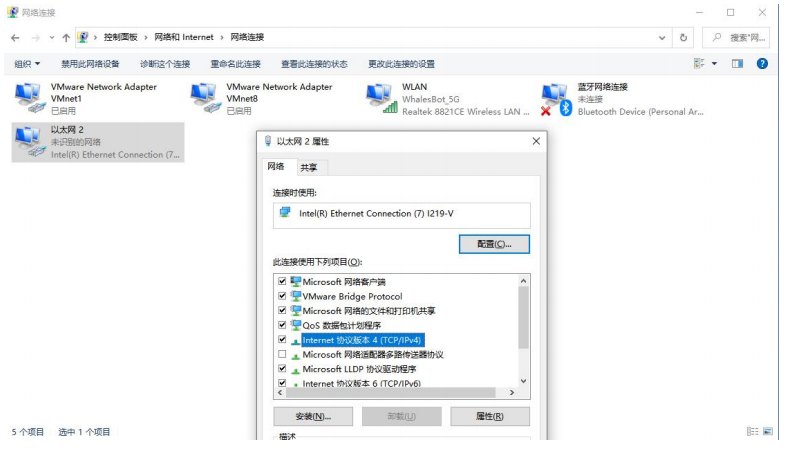

2. 设置以太网（有线网卡）IPv4 地址。

注意：IP 地址前 3 位段必须为 192.168.1，最后一位段为（1~253 或者 255），EdgeBoard 的固定 IP 地址为 192.168.1.254，注意可能发生冲突。

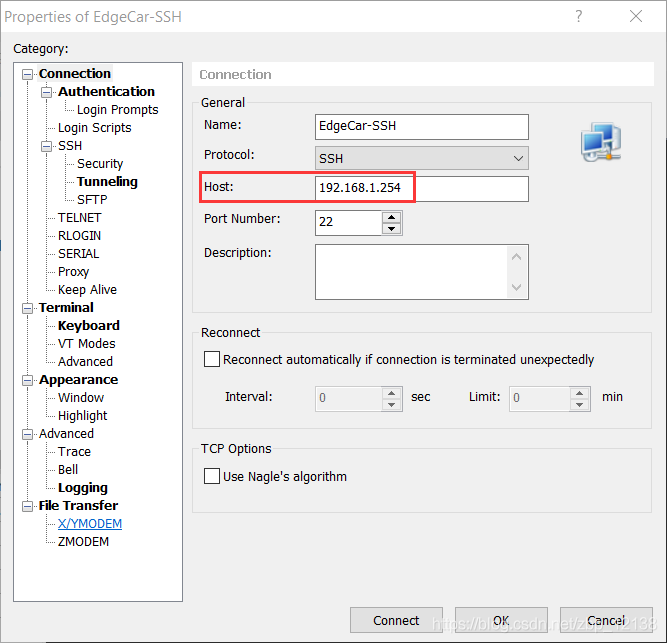

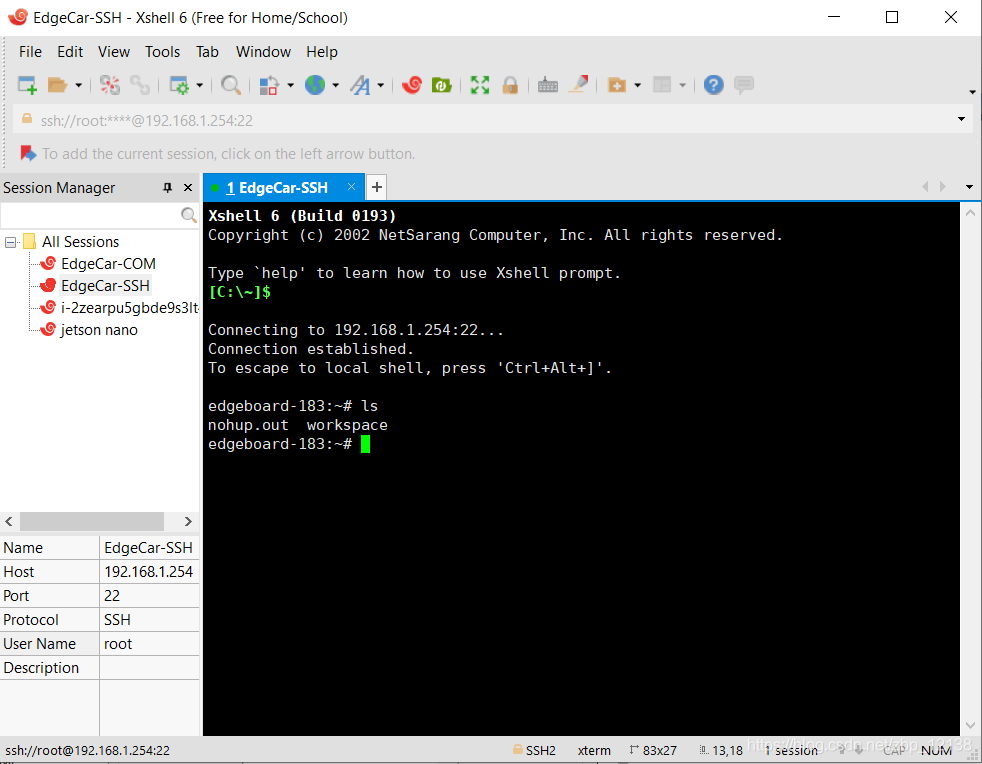

3.EdgeBoard 上电，用网线将 EdgeBoard 与电脑相连，安装 SSH 工具（Xshell，Xftp 等），本 文以 Xshell 为主。EdgeBoard 账户和密码均为 root。

在微软商店下载串口调试助手，如果按reset键，能出现下面的结果，说明板子可以连上，如果输出是空白，则说明板子连不上，可能是板子的tf卡是坏的。）

如果连接不上板子ip，可能是原本的tf卡是坏的，要换张新的，并且烧下板子镜像。（本人收到的tf卡就是坏的，后来自行购买了一张，板子的镜像烧录文档已上传至本项目文件中，镜像文件太大了，所以上传至这个链接：https://91io.cn/s/ppk77i9或https://91io.cn/s/ppk77i9/FZ3B_ubuntu_181_AICreationCamp_210901.rar，两个链接都可以下载，文件有效期30天，或下载9999次到期，文件过期请在评论联系我，请自行下载，镜像文件一定要解压，不然会烧入失败，只需要将img文件传进去，烧录器已上传至项目文件里，具体软件使用教程在压缩包里）

部署所需要的文件：

1. model, params（因版本不同，可能文件名会不一样，只要在config.json文件里对上就好，本项目使用的paddle1.8.4、ppdet0.5，所以导出的文件名为—model, params,最好不要改原来的文件名，不然可能会语法运行，本人就遇到过）
2. label_list.txt（就是我们之前训练用到的标签文件，如果板子里有这个文件，可以直接改）
3. img（放文件的文件夹）
4. config.json（eb不支持ppyolo，所以在训练前要注意）

   （板子里可能有这个文件，有的话可以直接改，没有的话按下面教程写）

   threshold：可以先用默认的，再慢慢调小，叫置信度，也叫阈值，值越小，出现的框会越，其默认为0.3

   可以改network_type、model_file_name、params_file_name、labels_file_name、threshold，其他可以默认。

{"network_type":"YOLOV3","model_file_name":"__model__","params_file_name":"__params__","labels_file_name":"label_list.txt","format":"RGB","input_width":608,"input_height":608,"mean":[123.675, 116.28, 103.53],"scale":[0.0171248, 0.017507, 0.0174292],"threshold":0.01
}

5. image.json(特别注意路径，本人因使用…/…/而在板子里运行不了）

{"model_config": "../../../res/models/detection/yolov3","input": {"type": "image","path": "../../../res/models/detection/yolov3/img/RBC.jpg"},"debug": {"display_enable": true,"predict_log_enable": true,"predict_time_log_enable": false}
}

2、3、4、5文件可能板子里都有，可以直接改，如果没有，可以自己创建，初学时，文件放置路径最好和板子原始对应文件放置路径一致，以免报错。

部署代码如下：（在XShell终端分条运行）

cd /home/root/workspace/PaddleLiteDemo/C++/build
./detection ../../configs/detection/yolov3/image.json

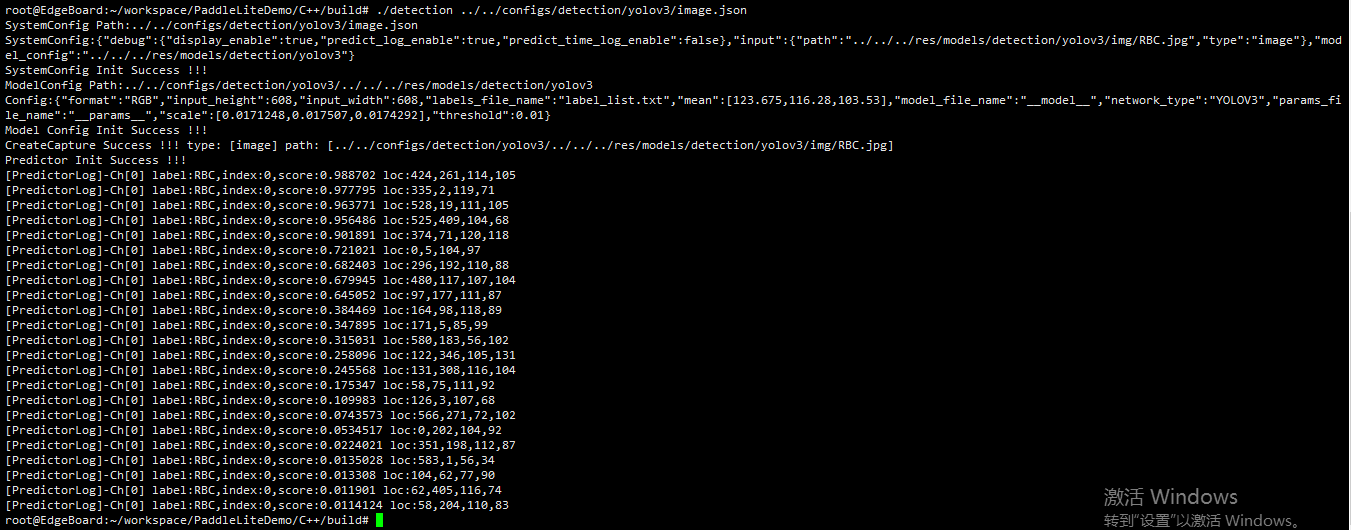

此为部署代码运行后的结果：

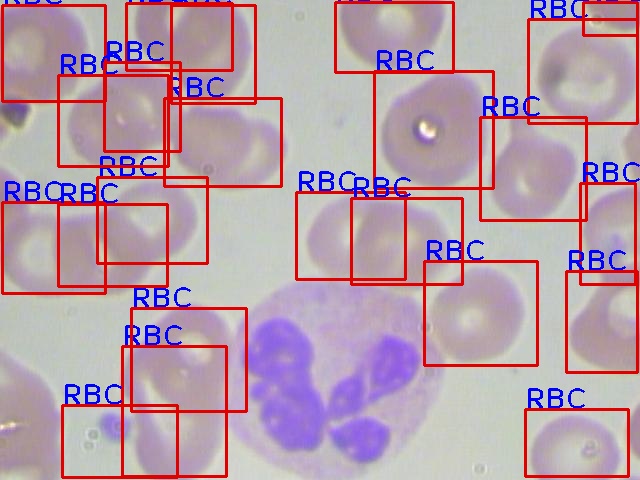

以下为在eb上的单张预测图：（在build目录下）

模型部署可视化视频如下：

b站视频链接：https://www.bilibili.com/video/BV1mF411a7hB?spm_id_from=333.999.0.0

七、总结与升华

部署首先得把模型训练正常，并且正确导出模型，模型要能用Netronhttps://netron.app/（因此网站用特殊工具才能打开，所以我将PC端启动程序放置在项目文件中）打开，不然可能模型错误。拿到板子前要先测试，看看tf卡是不是好的。板子要注意用1.8.x版本训练，比较稳定，并且要看好板子支持的部署模型，之前上课期间因不知eb不支持ppyolo模型。后来知道了，就换成了yolov3。并且我也由2.1的两个模型换成了1.8.x来运行模型。重要东西一定要保存在work/目录下，防止某一天重启环境，notebook桌面里的文件丢失。特别是训练特别久的模型。模型导出后最好不要改模型文件的名字，以免部署失败。要注意image.json下的文件路径。希望这个项目可以帮助到大家。本以为这个项目要完不成了，突然部署的最后一天来了希望。这真是20岁第一天的好兆头。
