1. 什么是状态机

• 状态机由状态寄存器、组合逻辑电路、时序逻辑电路构成，能够根据控制信号按照预先设定的状态进行状态转移，是协调相关信号动作、完成特定操作的控制中心。
• 有限状态机简写为FSM，主要分为2大类：第一类，状态机的输出与输入及当前状态有关，则为mealy状态机。其输出是在输入变化后立即发生的，不依赖于时钟同步。第二类，Moore状态机的输出仅为当前状态的函数，这类状态机在输入变化时，还必须等待时钟信号到来才会输出数据（看看这次数据输入对状态跳变的影响），因此比mealy状态机多等一个时钟周期。
• 一段式状态机：在一个always块状态机中既写了状态迁移，又写了数据输出。后期维护不方便。
• 两段式状态机：一段描述状态迁移（只有一个state变量），一段描述变量或者说数据输出。
• 三段式状态机：一段用组合逻辑描述状态迁移，一段时序逻辑进行现态和次态的转换，其他部分时序逻辑进行数据处理。
• 在设计状态机的时候大多是mealy状态机，采用三段式的方式来写。一段时序逻辑描述CS和NS的转换，一段组合逻辑来进行状态迁移，一段时序逻辑来进行数据处理。

2.状态机编码

• 在FPGA设计中通常是使用独热码状态编码，特点为每一个状态均有自己的触发器，所以若有N个状态就也存在有N个触发器，虽然花费了较多的寄存器，但是大大简化了状态译码逻辑。比如有5个状态，用顺序编码需要使用3bit比较器来进行状态判断，而独热码只需要1bit比较器。组合逻辑消耗较少。这对组合逻辑资源宝贵的FPGA是比较合适的，并且由于简化了状态译码，使用独热码的状态机更适用于高速处理(独热码、二进制码post-fit图中，中间状态虽然都是一级LUT，但是二进制码的是4输入，独热码是2输入，很显然独热码处理速度更快)。

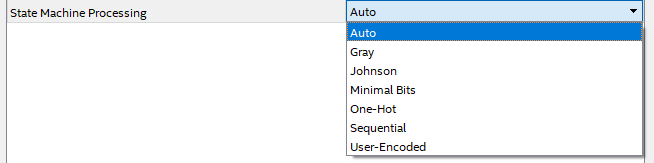

• 在Advanced Analysis& Syntheisis Settings中设置状态机编码格式，默认为自动。quartus会自动转为独热码设计。为说明这一问题，在这里把auto改为User-encoded.
• 以11101的序列检测器为例来看这个问题

//11101
module mealy(input wire clk,input wire rst_n,input wire A,output reg K
);// parameter S1= 6'b00_0001;
// parameter S2= 6'b00_0010;
// parameter S3= 6'b00_0100;
// parameter S4= 6'b00_1000;
// parameter S5= 6'b01_0000;
// parameter S6= 6'b10_0000;
// reg [5:0] cs; //one-hot codeparameter S1= 3'b000;
parameter S2= 3'b001;
parameter S3= 3'b010;
parameter S4= 3'b011;
parameter S5= 3'b100;
parameter S6= 3'b101;reg [2:0] cs; //bin codealways@(posedge clk or negedge rst_n)if (rst_n == 1'b0)cs <= S1;else case (cs)S1: if (A == 1'b1)cs <= S2;S2: if (A == 1'b1)cs <= S3;elsecs <= S1;S3: if (A == 1'b1)cs <= S4;elsecs <= S1;S4: if (A == 1'b0)cs <= S5;elsecs <= S1;S5: if (A == 1'b1)cs <= S6;elsecs <= S1;S6: cs <= S1;default:cs <= S1;endcasealways@(posedge clk or negedge rst_n)if (rst_n == 1'b0)K <= 1'b0;else if (cs == S5 && A == 1'b1)	//这样可以确保在跳转到S6的同时输出，若用cs=s6则会延时一个周期输出K <= 1'b1;else 		K <= 1'b0;
endmodule

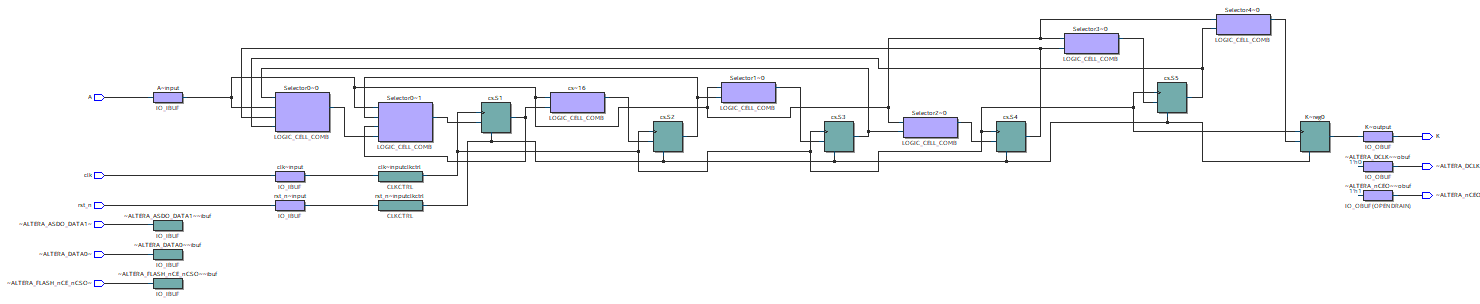

• 独热码序列检测器post-fit图(7LUT/6REG)：

  中间状态跳转组合逻辑，只有一级门结构：

• 二进制码序列检测器post-fit图(4LUT/4REG)：

中间状态跳转组合逻辑，有最长路径有三级门级联，最短有只有一级，易产生竞争冒险，因而不适用于高速状态机：

3.安全状态机

• 使状态迁移形成闭环
  在状态机设计时，在末尾加上 when others => NS = S0；或者default：NS = S0；
• 设计模块实现安全状态机
  在TDC中，为了防止意外情况比如解码状态机卡死，有一个signal control的模块，有一个计数器，当计数值大于一定数值后若还没有完成解码则认为解码状态机卡死，将会强制解码模块状态机复位。
• 状态编码检测
  当采用独热码设计时，比如有5个状态，那么对应有2^5种潜在状态，正常情况下状态机所有寄存器之和为1，当不为1则进入非法状态强制复位。
• 借助软件实现安全状态机：
  若设计的状态机的状态跳转信号是跨时钟域的，那么有必要对一般的状态机进行“安全化”，具体措施为：Assignments > Settings > Compiler Settings > Advanced Settings (Synthesis).来使能Safe State Machine。告诉编译器，增加一部分额外的逻辑，使得当状态机进入非法状态时，可以自动恢复到复位状态。也可以在状态机外部手动打两拍来同步。

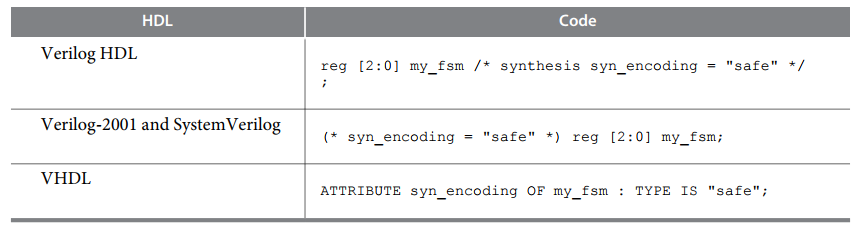

  在代码上也要做以下额外的添加，告诉编译器，状态机是安全状态机：

若想指定状态机的编码方式，可以在双引号中用逗号分隔safe和编码方式，如： “safe, one-hot” or “safe, gray”.

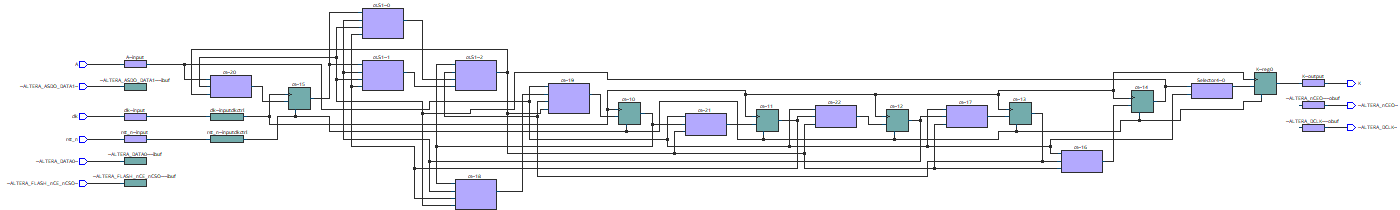

• 独热码的安全状态机，使能设置之后，在RTL图中没有任何变化但是耗费了更多资源，见post-fit图(7LUT/11REG)：

  值得注意的是在最左边出现的两个REG之间出现了3级4输入的LUT级联，因此安全状态机的使用可能会导致时序恶化，只有在状态跳转为异步信号，不得不用的情况下再用。
