我的上一篇文章介绍了BIM对象GR（维度）的概念或“3D图形表示中的详细几何级别”。让我再解释一下，以澄清GR方法在详细描述级别上在效率和数据有用性方面相对于LOD的优势。

对于获得BIM益处的价值不在于实现模型的一般开发水平(大多数人似乎都同意这一点，但这是毫无意义的)，而在于在一个适合您想要使用这些BIM对象的级别上详细描述特定的元素和程序集。

考虑一个具有四种叉车的物流中心、几种类型的椅子和电话、多种多样的电源和通信插座以及在屋顶上的一半的空气处理单元。根据设施管理的标准，这些物品应该以LOD 500为模板，并配有电线、电子电路板、螺丝、螺栓、按钮和孔的详细说明。

当然，没有人会这么做，因为你的BIM模型的文件太大了以至于你都无法打开它。而且很多数据永远不会被使用。但这是标准，你越完善，你的模型就越慢。

也许我们确实需要一个标准来反映聪明的人实际工作的方式，让没经验的人不去做那些只会让所有人减速的细节!

当你看需要什么特定的BIM使用(任务和流程),其实只有两种相关元素的几何类型:近似维度(GR1一起)和精确的维度(GR2)。也只有两种相关的装配几何类型：那些至少包含一些GR1近似元素（GR3），以及那些只有GR2的精确尺寸的元素（GR4）。

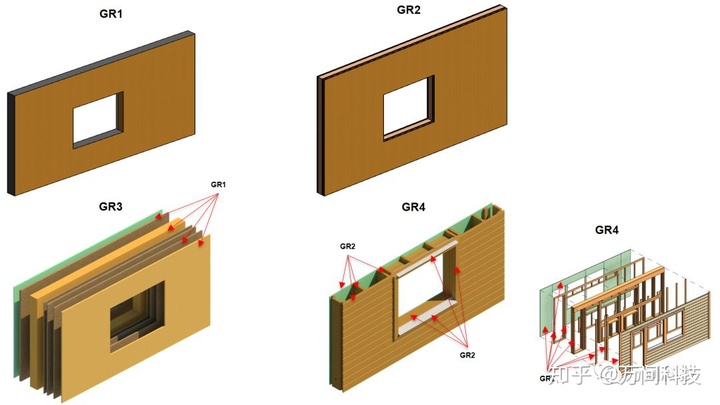

因此，对于BIM 元素，我们有两个GR级别：

GR1： 一个具有近似尺寸的3D模型适合两种类型的BIM对象：

1. 在GR2之前用作原型的固体部件（胶合板，砖块，混凝土构件，钢构件，金属板）;
2. 即用型商品（您从商店或设备供应商处购买的商品，如椅子，电话和大多数机器）。您的模型不需要在这里详细说明。如果是空气处理装置，例如，为了进行碰撞检查，您需要装置的高度、长度和宽度，以及管道和管道路线，包括对应的连接器，这些连接器在精确的位置上与制造商进行精确的详细说明。但是，不要因为风扇、电子线路板、螺丝、螺栓、钮扣等的所有细节而让你的模型陷入泥沼。

GR2： 固体组件可用于切割、铣削、钻孔、成型、成型、铸造、CNC生产、3D打印等。在这里，你需要非常精确的几何尺寸。

对于组件，我们有两个GR级别：

GR3： BIM对象的3D装配，其中至少有一些是GR1。一个实施例可以是一种加强网笼作为一种近似尺寸(GR1)加强筋和连接件的组件。(理论上，你可以在GR2上对钢筋进行建模，并提供精确的装饰细节，但这不会增加BIM的使用价值，而且会让你的模型超载。)

GR4： 由精确尺寸(GR2)对象组成的BIM组件，可在现场或室外进行制造。例如，一个木框架墙面板。

总而言之，这是一个简单的IF ... THEN公式，用于决定需要哪个GR：

如果有人必须从你的设计中，在工厂或现场制作组件，那么使用GR2, GR3或GR4。

如果您在设计过程中使用的组件是现成的，那么适当级别的详细说明是GR1。

与LOD 100-500相比，GR 1-4方法的主要好处是它避免了一种死记硬背的方式和不加思考的数据积累。它通过立即将细节级别与预期用途联系起来来实现这一点。这使得BIM操作更简单、更高效。在我的下一篇文章中，我将演示GR级别和BIM在构建项目的生命周期中使用的直观交互。
