源代码下载地址：https://github.com/EasyDarwin orwww.easydarwin.org

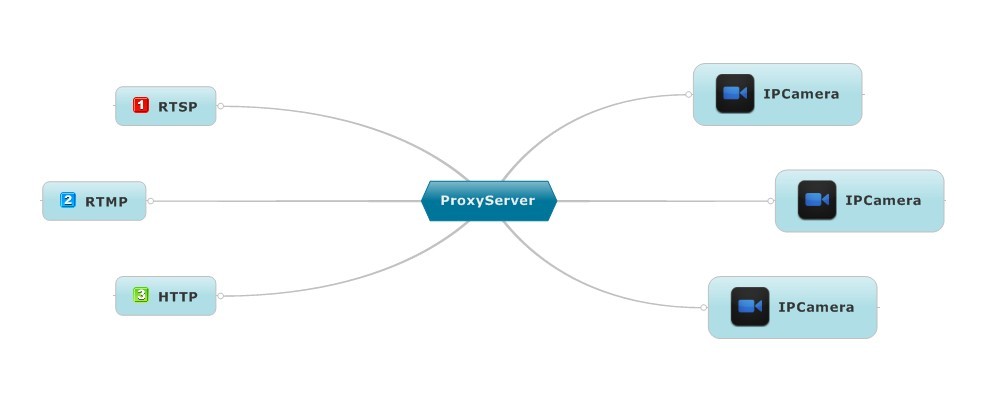

在博客 在Darwin进行实时视频转发的两种模式 中，我们描写叙述了流媒体server对源端音视频转发的两种模式。当中一种#拉模式# 转发。在我们通常的项目中常常会用到。比方在传统视频监控行业，IP摄像机部署在监控内网的各个地点。我们须要将他们进行集中式的管理，而且对外公布，这时候我们就须要用到一台流媒体server，可以拉取所需的摄像机的音视频流，并做转化（如RTMP、HTTP等）。作为监控内网与公网的中转，提供转发服务。
#转发模块设计
拉模式转发中，转发server一方面作为RTSPclient的角色，向源端摄像机获取音视频数据。还有一方面作为server的角色，将拉取到的音视频数据。又一次作为数据源，分发给正在请求的client。这样，我们在设计中须要考虑到下面几点：
- 源端数据流到server的数据流可以复用，也就是一路进多路出。
- server端维护全部正在分发的摄像机源列表。
- server与源端在空暇状态下无连接，仅仅有在有须要的情况下才发起连接过程。
- 当全部client结束对某个源端请求时。server停止从源端获取数据。断开连接。

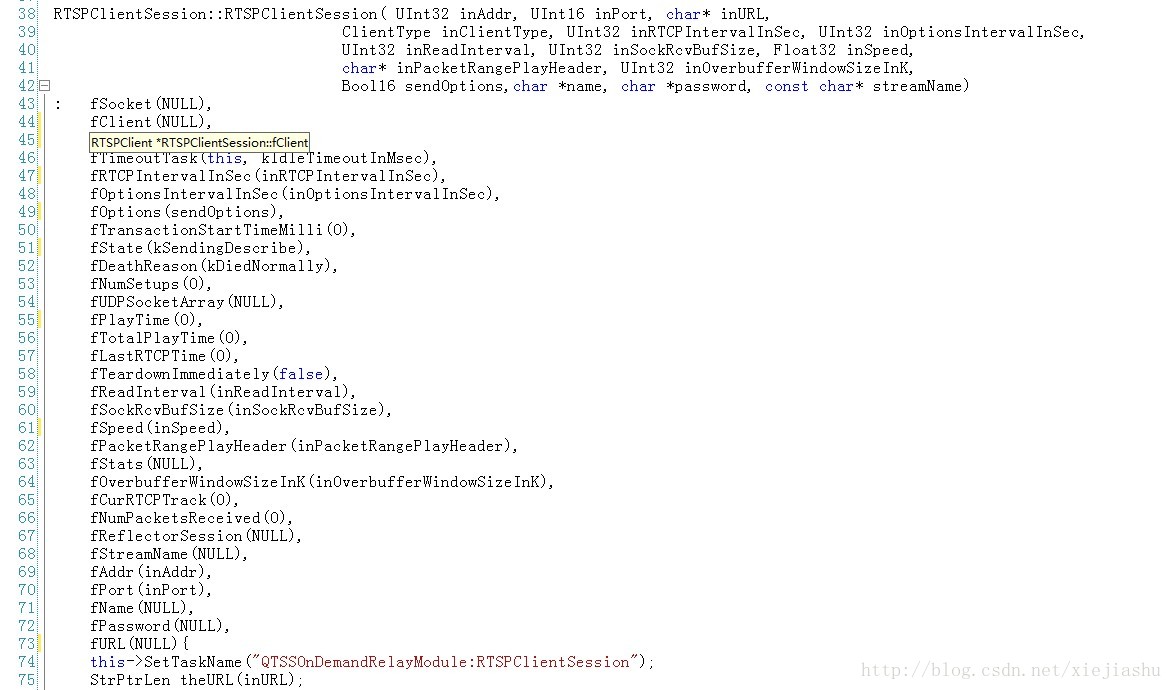

Darwin系统已经具有了我们所需的一定条件：RTSPClientclient实现、RTP分发流程（ReflectorSession）。我们须要实现：Darwin拉模式转发模块，我们定义此模块名称为QTSSOnDemandRelayModule，意为仅仅有在有须要的时候，才会转发；Darwin与源端用于交互、保存信息、接收数据的ClientSession，为了不影响Darwin原有的架构，我们没有直接在RTSPClient类中改动。而是自己定义类：RTSPClientSession，实例化RTSPClient对象为其成员变量：
在RTSPClientSession中。全部RTSP流程都由fClient（RTSPClient对象）完毕，RTSPClientSession负责进行变量存储（如server地址fAddr、portfPort、usernamefName、passwordfPassword）、收到数据包统计（fStates、fNumPacketReceived）、RTSPClient控制（SETUP发送fNumSetups、RTSP断开fTeardownImmediately）、以及在非client断开情况下。server与摄像机间的重连。
#转发模块实现

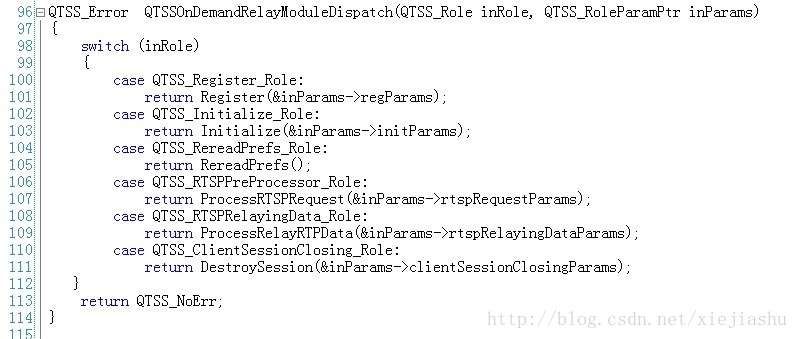

我们命名拉模式转发模块名称为：QTSSOnDemandRelayModule。须要分别实现对RTSP和RTP的转发和处理。如此，我们会分别处理QTSS_RTSPPreProcessor_Role（RTSP消息处理）、QTSS_RTSPRelayingData_Role（拉取的RTP数据处理）、QTSS_ClientSessionClosing_Role（client或RTSPClientSession断开处理）。
*QTSS_RTSPPreProcessor_Role（RTSP消息处理）
我们设计的拉模式转发为名称与地址映射的方式，映射列表配置在xml文件里。在QTSSOnDemandRelayModule初始化时，我们就会将配置映射表载入到模块中，当然！我们也能够改动为读取数据库的方式：
比如。RTSP摄像机地址为：rtsp://218.204.223.237:554/live/1/66251FC11353191F/e7ooqwcfbqjoo80j.sdp，RTSP转发server地址为：8.8.8.8。port为：554。那么client请求：rtsp://8.8.8.8:554/ipC1，转发server就会向rtsp://218.204.223.237:554/live/1/66251FC11353191F/e7ooqwcfbqjoo80j.sdp 请求摄像机数据，获取后转发给client列表。
映射查找我们在DoDescribe中进行：
QTSS_Error DoDescribe(QTSS_StandardRTSP_Params* inParams)
{char* theUriStr = NULL;QTSS_Error err = QTSS_GetValueAsString(inParams->inRTSPRequest, qtssRTSPReqFileName, 0, &theUriStr);Assert(err == QTSS_NoErr);if(err != QTSS_NoErr)return QTSSModuleUtils::SendErrorResponse(inParams->inRTSPRequest, qtssClientBadRequest, 0);QTSSCharArrayDeleter theUriStrDeleter(theUriStr);// 查找配置表，获取摄像机信息结构体DeviceInfo* pDeviceInfo = parseDevice->GetDeviceInfoByIdName(theUriStr);if(pDeviceInfo == NULL){// 映射表中没有查到相关信息。返回，RTSP请求交给其它模块处理return QTSS_RequestFailed;}// 映射信息存在rtsp://218.204.223.237:554/live/1/66251FC11353191F/e7ooqwcfbqjoo80j.sdpRTSPClientSession* clientSes = NULL;// 首先查找RTSPClientSession Hash表是否已经建立了相应摄像机的RTSPClientSessionStrPtrLen streamName(theUriStr);OSRef* clientSesRef = sClientSessionMap->Resolve(&streamName);if(clientSesRef != NULL){clientSes = (RTSPClientSession*)clientSesRef->GetObject();}else{// 初次建立server与摄像机间的交互RTSPClientSessionclientSes = NEW RTSPClientSession(SocketUtils::ConvertStringToAddr(pDeviceInfo->m_szIP),pDeviceInfo->m_nPort,pDeviceInfo->m_szSourceUrl,1,rtcpInterval,0,theReadInterval,sockRcvBuf,speed,packetPlayHeader,overbufferwindowInK,sendOptions,pDeviceInfo->m_szUser,pDeviceInfo->m_szPassword,theUriStr);// 向摄像机源端发送Describe请求OS_Error theErr = clientSes->SendDescribe();if(theErr == QTSS_NoErr){// 将成功建立的RTSPClientSession注冊到sClientSessionMap表中OS_Error theErr = sClientSessionMap->Register(clientSes->GetRef());Assert(theErr == QTSS_NoErr);}else{clientSes->Signal(Task::kKillEvent);return QTSSModuleUtils::SendErrorResponse(inParams->inRTSPRequest, qtssClientNotFound, 0); }//添加一次对RTSPClientSession的无效引用，后面会统一释放OSRef* debug = sClientSessionMap->Resolve(&streamName);Assert(debug == clientSes->GetRef());}// 建立转发所用的ReflectorSession，兴许流程与QTSSReflectorModule相似ReflectorSession* theSession = SetupProxySession(inParams, clientSes);if (theSession == NULL){sClientSessionMap->Release(clientSes->GetRef());return QTSSModuleUtils::SendErrorResponse(inParams->inRTSPRequest, qtssServerNotImplemented, 0);}
}
这里我们用到了两个Hash Map，一个是存储RTSPClientSession的sClientSessionMap、一个存储ReflectorSession的sSessionMap。
*QTSS_RTSPRelayingData_Role（拉取的RTP数据处理）

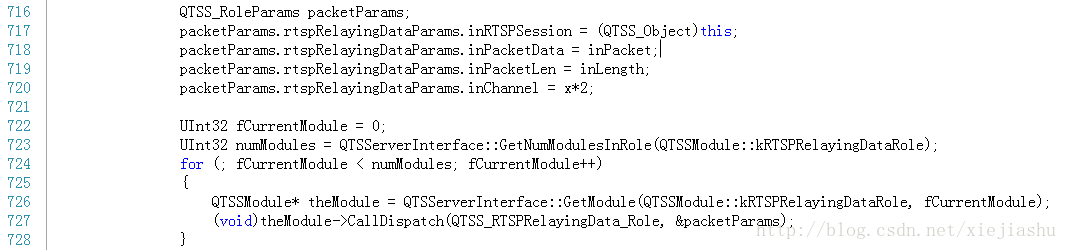

当RTSPClientSession获取到一个RTP包时。我们就会调用QTSS_RTSPRelayingData_Role，将RTP包Push给ReflectorSession进行分发。分发过程与QTSSReflectorModule处理方式是一样的。调用方法也同理：
*QTSS_ClientSessionClosing_Role（client和RTSPClientSession断开处理）
ReflectorSessionclient引用数统计、client端断开流程、RTSPClientSession断开流程。基本与RTSPSession（client与设备推送）方法一样：
void RemoveOutput(ReflectorOutput* inOutput, ReflectorSession* inSession, Bool16 killClients)
{// 从ReflectorSession中移除RTSPSessionAssert(inSession);if (inSession != NULL){if (inOutput != NULL)inSession->RemoveOutput(inOutput,true);OSMutexLocker locker (sSessionMap->GetMutex());OSRef* theSessionRef = inSession->GetRef();if (theSessionRef != NULL) { if (theSessionRef->GetRefCount() == 0){ // 当引用client数量为0的时候。通知RTSPClientSession断开与摄像机的连接RTSPClientSession* proxySession = (RTSPClientSession*)inSession->GetRelaySession();if(proxySession != NULL){proxySession->SetReflectorSession(NULL);sClientSessionMap->UnRegister(proxySession->GetRef());proxySession->Signal(Task::kKillEvent);}inSession->SetRelaySession(NULL);sSessionMap->UnRegister(theSessionRef);delete inSession;}else{qtss_printf("QTSSReflector.cpp:RemoveOutput Release SESSION=%lu RefCount=%d\n",(UInt32)inSession,theSessionRef->GetRefCount());sSessionMap->Release(theSessionRef);}}}delete inOutput;
}#演示效果
#下载
程序下载：http://pan.baidu.com/s/1c09vY6k ，执行start.bat。详细使用方法请看ReadMe.txt ！
------------------------------------------------------------
