奇怪的是什么，同样的元器件，同样的逻辑（我觉得是同样的逻辑，可能理解的不完全正确，结果缺截然相反）

C语言代码移植结果竟然不一样？？

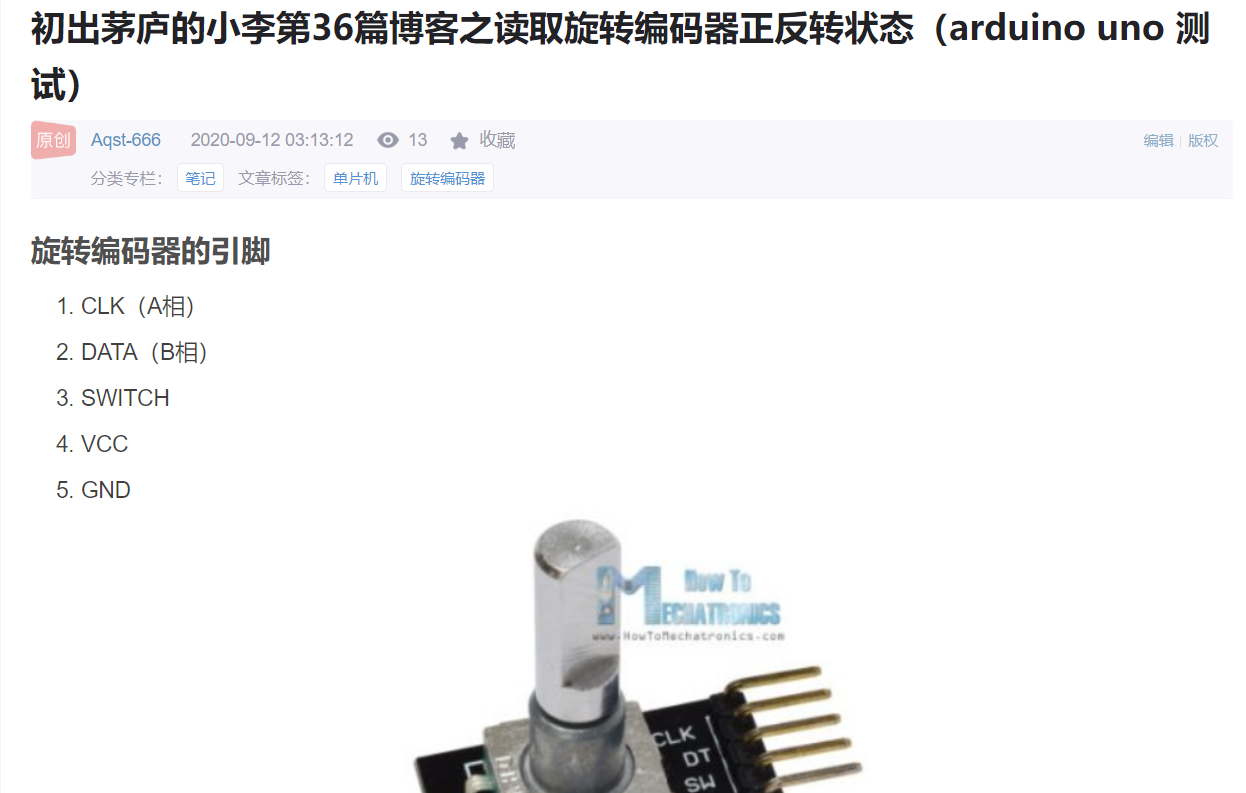

前一段时间用Arduino uno 测试学习了编码器的辨别方向方法。
顺时针计数加
逆时针计数减
多么符合常识的逻辑
但是不知道移植到32平台上就需要反写一下代码
真的搞不明白

Arduino 代码实现

const int clkPin = 2;/*A相接口*/
const int dtPin  = 3;/*B相接口*/
const int swPin  = 4;/*按键接口*/
int encoderVal = 0;  /*记录当前的编码器值，为正顺时针方向，为负逆时针方向*/int getEncoderTurn(void)
{static int oldA = HIGH;/*初始化A波形*/static int oldB = HIGH;/*初始化B波形*/int result = 0;        /*定义一个结果变量记录顺时针还是逆时针*/int newB = digitalRead(dtPin);int newA = digitalRead(clkPin);if(newA != oldA || newB != oldB)/*判断AB波形是否发生变化，有任意一个变化则满足条件，确认旋转*/{if(oldA == HIGH && newA == LOW)/*两个条件同时为真，A波形图产生一个下降沿11发生变化10*/{result = (oldB*2-1); /*顺时针返回1*2-1=1，逆时针返回0*2-1=-1*/}}oldA = newA;/*更新A波形值*/oldB = newB;/*更新B波形值*/return result;
}void setup()
{pinMode(clkPin,INPUT); /*信号输入单片机*/pinMode(dtPin,INPUT);  /*信号输入单片机*/pinMode(swPin,INPUT);  /*信号输入单片机*/digitalWrite(swPin,HIGH);   /*默认按键不触发*/Serial.begin(9600);         /*串口监视器波特率9600*/
}void loop()

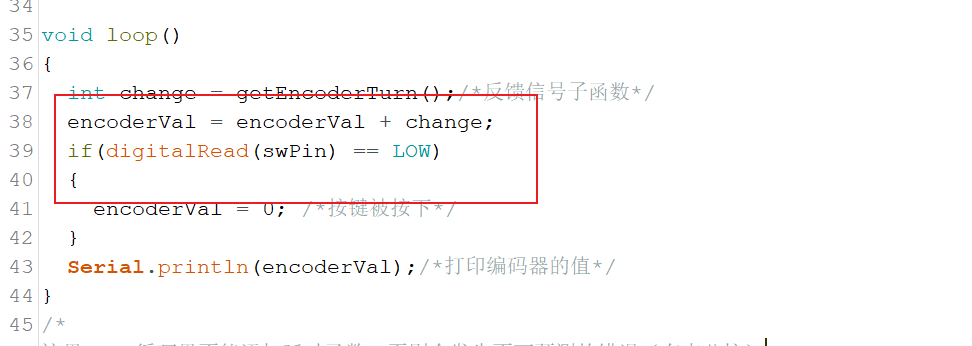

{int change = getEncoderTurn();/*反馈信号子函数*/encoderVal = encoderVal + change;if(digitalRead(swPin) == LOW){encoderVal = 0; /*按键被按下*/}Serial.println(encoderVal);/*打印编码器的值*/
}
/*
这里loop循环里不能添加延时函数，否则会发生不可预测的错误（有点儿坑）
这种写法可以验证编码器的工作原理，但是不适合和其他函数整合到一块儿使用
应该是加入了延时会影响波形的判断，程序需要进一步改进和优化
*/

STM32代码实现

bmq.c
#include "bmq.h"
#include "sys.h"
#include "delay.h"
#include "stdio.h"void EC11_Init(void)
{GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_6;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_1;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;  GPIO_Init(GPIOA, &GPIO_InitStructure);//SWITCH 引脚GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_8;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;  GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_WriteBit(GPIOA, GPIO_Pin_8,Bit_SET);//设定初始状态为低电平} //外部中断初始化函数
void EXTIX_Init(void)
{EXTI_InitTypeDef EXTI_InitStructure;NVIC_InitTypeDef NVIC_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);//外部中断，需要使能AFIO时钟//EC11_Init();//初始化按键对应io模式 A6//GPIOA6 中断线以及中断初始化配置/*GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource6);EXTI_InitStructure.EXTI_Line=EXTI_Line6;EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;//上升沿触发EXTI_InitStructure.EXTI_LineCmd = ENABLE;EXTI_Init(&EXTI_InitStructure);	//根据EXTI_InitStruct中指定的参数初始化外设EXTI寄存器*///GPIOA.8 中断线以及中断初始化配置GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource8);EXTI_InitStructure.EXTI_Line=EXTI_Line8;EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;//下降沿触发EXTI_InitStructure.EXTI_LineCmd = ENABLE;EXTI_Init(&EXTI_InitStructure);	 	//根据EXTI_InitStruct中指定的参数初始化外设EXTI寄存器NVIC_InitStructure.NVIC_IRQChannel = EXTI9_5_IRQn;              //使能按键所在的外部中断通道NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02;	//抢占优先级2， NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x01;		    //子优先级1NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;	                //使能外部中断通道NVIC_Init(&NVIC_InitStructure); }
extern int encoderVal;
//中断服务函数
void EXTI9_5_IRQHandler(void)
{if((EXTI_GetITStatus(EXTI_Line8)!=RESET)&& (EC11_SW))//抬手检测发生了按键按下并已经抬起来{printf("EC11_SW iS PRESS!\r\n");encoderVal = 0; /*按键被按下*/printf("%d\r\n",encoderVal);	EXTI_ClearITPendingBit(EXTI_Line8);    //清除LINE8上的中断标志位}
//	if(EXTI_GetITStatus(EXTI_Line6)!=RESET&&(EC11_CLK))
//	{
//		delay_ms(2);	      //*************很重要*******************
		if(EC11_CLK==1)
		{
//			if(EC11_DTA == 0)
//			{
//				printf("knob: +1 \r\n");//顺时针
//			}else
//			{
//				printf("knob: -1 \r\n");//逆时针
//			}
//			EXTI_ClearITPendingBit(EXTI_Line6);    //清除LINE6上的中断标志位
		}
//	}
}int getEncoderTurn(void)
{static int oldA = 1;		/*初始化A波形*/static int oldB = 1;		/*初始化B波形*/int result = 0;        	/*定义一个结果变量记录顺时针还是逆时针*/int newB = EC11_DTA_Val;int newA = EC11_CLK_Val;if(newA != oldA || newB != oldB)/*判断AB波形是否发生变化，有任意一个变化则满足条件，确认旋转*/{if(oldA == 1 && newA == 0)/*两个条件同时为真，A波形图产生一个下降沿11发生变化01or00*/{result = (newB*2-1); /*逆时针时返回1*2-1=1，顺时针返回0*2-1=-1*/  /*这个有点怪没有发现问题在哪里*/}}oldA = newA;/*更新A波形值*/oldB = newB;/*更新B波形值*/return result;
}

bmq.h
#ifndef __EC11_H_
#define __EC11_H_#include "stm32f10x.h"void EC11_Init(void);
void EXTIX_Init(void);
int getEncoderTurn(void);#define EC11_CLK PAin(6)
#define EC11_DTA PAin(1)#define EC11_CLK_Val GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_6)//读A相的引脚电平
#define EC11_DTA_Val GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1)//读B相的引脚电平
#define EC11_SW      GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_8)//读编码器按键电平
#endif

其实我觉得这两种写法的思想方式完全一样，但是 但是问题来了

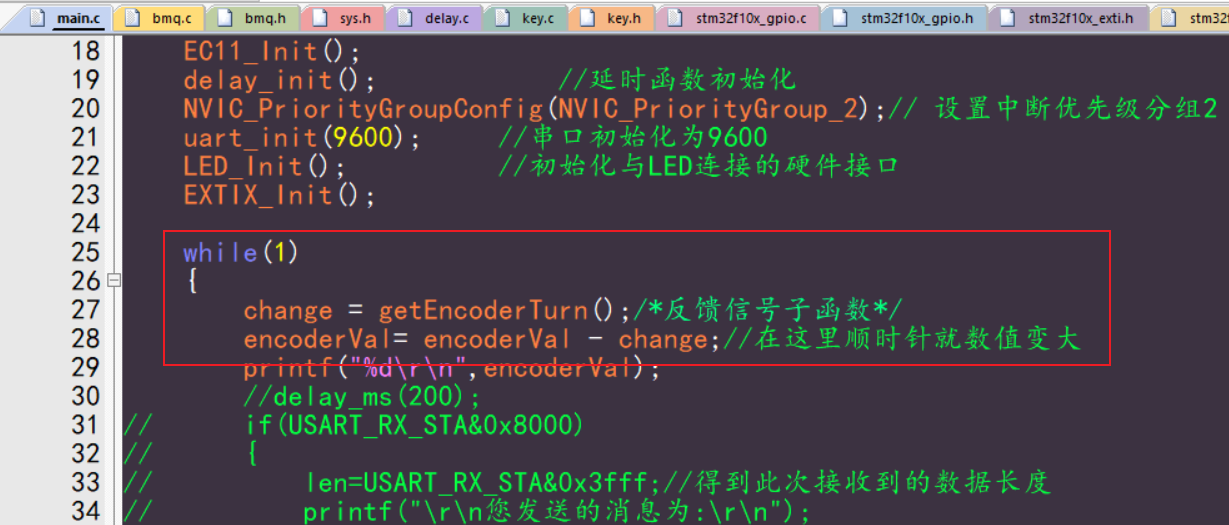

这里直接对change变量加就行，正负号刚好代表顺时针何逆时针

不知道啥原因这里必须用减号才能实现正加计数 负减计数
（按道理因该不加这个-号的由于结果和我想的刚好相反，我就自作聪明来个负负得正
内心其实困惑为啥返回编码器的状态就不一样了呢？？？？？？？）
