[模电专栏]

A 放大电路的频率响应

放大电路频率响应的分析方法：

（1）将放大电路分为中频、低频和高频三个工作区域。
（2）分别画出三个区域的等效电路。
（3）分别写出电路在三个区域频率响应的表达式。
（4）求出相应的参数$A_{um}、f_H和f_L$
（5）画出幅频和相频特性曲线

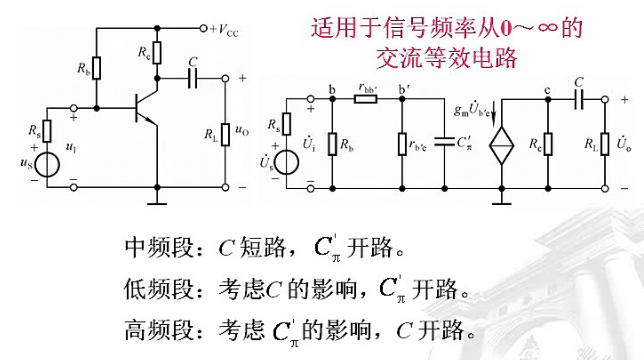

A.a 单管共射放大电路的频率响应

$\frac{1}{wc}$低频段阻抗大，与$r_{b^{\prime }e}$并联可忽略不计；高频是阻抗小，与RL串联可忽略不计。

极间电容$C_{\pi }^{\prime }$为低通电容

耦合电容$C$为高通电容

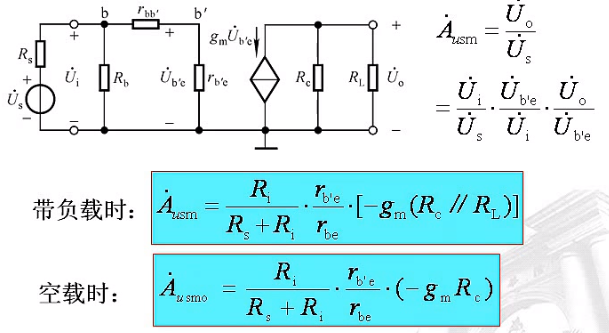

<1>中频电压放大倍数

放大倍数分段处理

$usm$中$m$意思是中频。s:对信号源的电压放大倍数

<2>低频电压放大倍数：定性分析

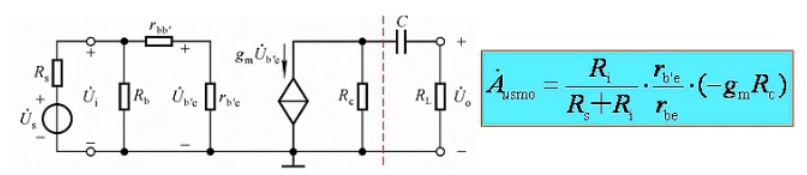

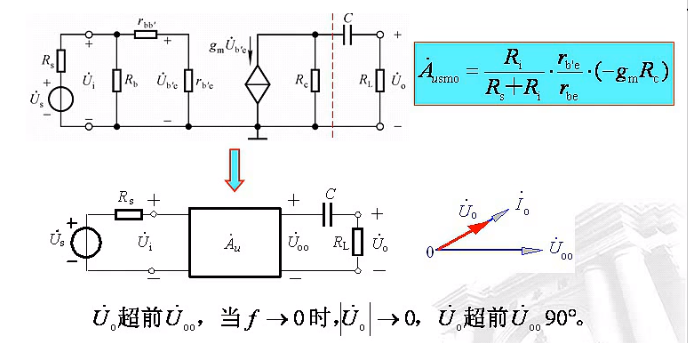

先把耦合电容C和$R_L$去掉，如图，剩余的虚线左边部分相当与中频空载的情况，其电压放大倍数为$A_{usmo}$.

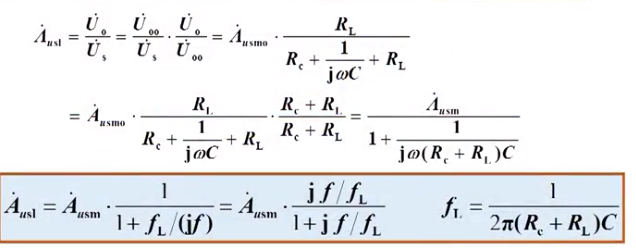

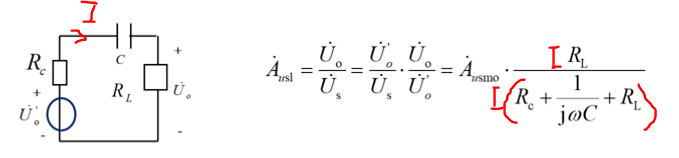

将左边部分进行戴维南等效：

$A_{usmo}$：中频时电压放大倍数

$A_{usl}$：低频时电压放大倍数

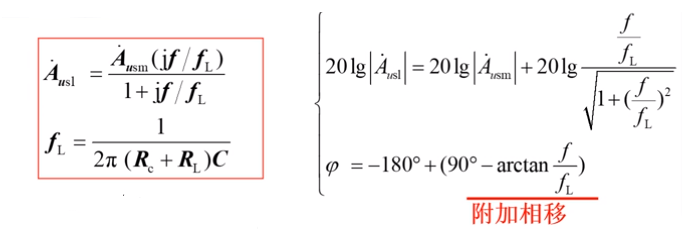

低频时：由两个部分确定，一个是$A_{usm}$,另一个是$f_L$

附加相移：由由电路中的电容产生。

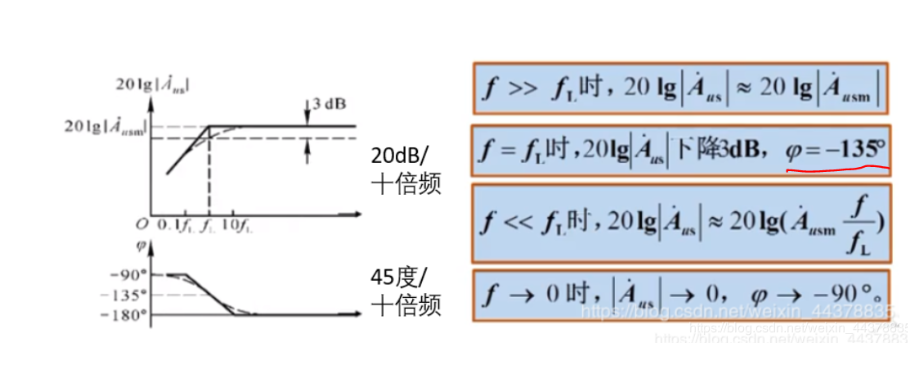

$20lg\sqrt{2}=3db$
以截止频率为拐点。

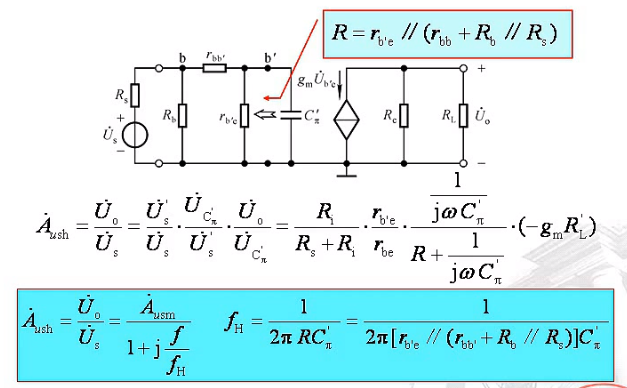

<3>高频电压放大倍数：定性分析

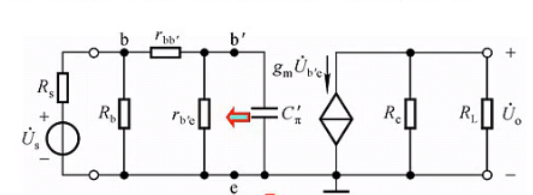

戴维南定理化简电路。

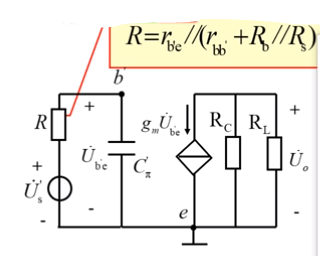

等效电路：

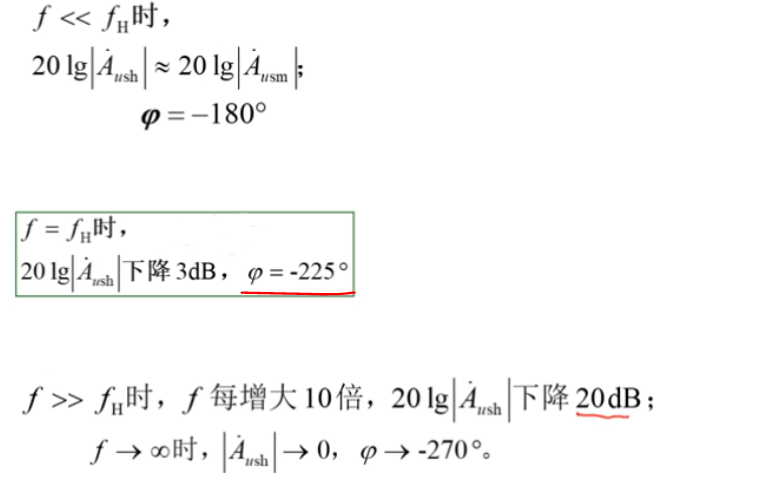

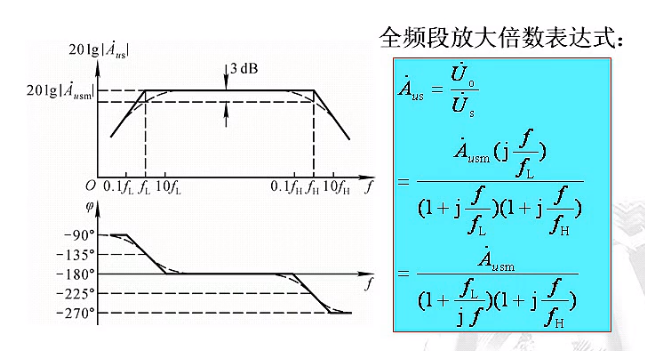

<4>电压放大倍数的波特图

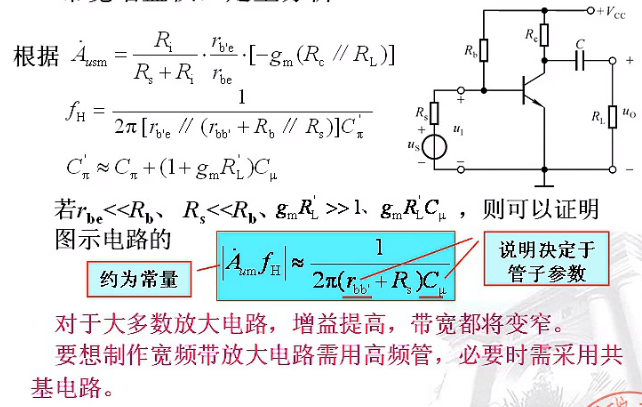

<5>带宽增益积：定性分析

A.b 多级放大电路的频率响应

1 一个两级放大电路每一级（已考虑了它们的相互影响）的幅频特性均如图所示。

电路加级后带宽变窄，上限截止频率约为每一级上限频率的0.643倍。

2 多级放大电路的频率响应与各级的关系

bw：带宽
