裸机操作

dm9000的裸机操作

这里 讲了如何对dm9000 访问
本文主要讲解dm9000 在linux下的驱动

文件解析

dm9000 linux 相关文件

drivers/net$ tree
.
├── ethernet
│   ├── davicom
│   │   ├── dm9000.c
│   │   ├── dm9000.h
│   │   ├── Kconfig
│   │   └── Makefile
│   ├── Kconfig
│   └── Makefile
├── Kconfig
├── loopback.c // 回环设备的驱动
├── Makefile
└── mii.c   // mii 协议的代码描述,这里面EXPORT_SYMBOL出来的符号都被dm9000.c 用了

dm9000 mm.c 解析

• mii.c 中 EXPORT_SYMBOL 出来的符号

mii_link_ok
mii_nway_restart
mii_ethtool_gset
mii_ethtool_get_link_ksettings
mii_ethtool_sset
mii_ethtool_set_link_ksettings
mii_check_link
mii_check_media
mii_check_gmii_support
generic_mii_ioctl

dm9000 dm9000.c 解析

• dm9000.c 框架

dm9000.c 中 没有 EXPORT_SYMBOL 出来符号,且全部都是static 的probe 做了一些 net_device_ops-> ndo_init 中需要做到的事情,所以把 ndo_init 直接留空了
dm9000.c 中 写了1795行
1413 - 1707 是probe1429 - 1442 给dm9000 上电1444 - 1460 给dm9000 复位1462 - 1466 从设备树中获取信息,是不是用了ext phy,是不是no-eeprom,mac地址1469 - 1683 行申请 struct net_device , 并填充成员申请 struct board_info , 并填充成员1. dev.parent2. struct board_info *db2.1 lock2.2 addr_lock2.3 phy_poll2.4 addr_res2.5 data_res2.6 addr_req2.7 io_addr2.8 data_req2.9 io_data2.10 dumpblk2.11 outblk2.12 inblk2.13 flags2.14 msg_enable2.15 mii.phy_id_mask / mii.reg_num_mask/ mii.force_media/mii.full_duplex/mii.dev/2.16 mii.mdio_read/mii.mdio_write3. irq4. irq_wake5. base_addr期间,reset 了 dm9000,读了id,知道dm9000的具体型号6. hw_features7. features8. netdev_ops9. watchdog_timeo10.ethtool_ops期间 读了 eeprom, 获取了 mac地址,并校验是否有效期间,platform_set_drvdata(pdev, ndev);register_netdev(ndev);1760 - 1770 是 removeunregister_netdev(ndev);dm9000_release_board(pdev, netdev_priv(ndev));free_netdev(ndev);1710 - 1729 是 suspend经过层层判断,然后dm9000_shutdown(包括 Power-Down PHY,Disable RX)// 这个动作 也会在 dm9000_netdev_ops->ndo_open 即 dm9000_stop 中做1732 - 1752 是 resume对应suspend后 resume 的动作做了 dm9000_init_dm9000 和 dm9000_unmask_interrupts// 这2个动作 也会在 dm9000_netdev_ops->ndo_open 即 dm9000_open 中做

接口分析

实现了哪些ops

底层ops

对下,实现了这些ops
mdio_read
mdio_writedm9000_get_eeprom
dm9000_set_eepromdm9000_get_link_ksettings
dm9000_set_link_ksettingsior
iowdumpblk
inblk
outblk

上层ops

对上,实现了这些ops
struct net_device_ops netdev_ops
struct ethtool_ops    ethtool_opshttp://lnmp.ailinux.net/ethtoolhttps://zhuanlan.zhihu.com/p/55131870

1367 static const struct net_device_ops dm9000_netdev_ops = {
1368     .ndo_open       = dm9000_open,
1369     .ndo_stop       = dm9000_stop,
1370     .ndo_start_xmit     = dm9000_start_xmit,
1371     .ndo_tx_timeout     = dm9000_timeout,
1372     .ndo_set_rx_mode    = dm9000_hash_table,
1373     .ndo_do_ioctl       = dm9000_ioctl,
1374     .ndo_set_features   = dm9000_set_features,
1375     .ndo_validate_addr  = eth_validate_addr,
1376     .ndo_set_mac_address    = eth_mac_addr,
1377 #ifdef CONFIG_NET_POLL_CONTROLLER
1378     .ndo_poll_controller    = dm9000_poll_controller,
1379 #endif
1380 };

 731 static const struct ethtool_ops dm9000_ethtool_ops = {                           732     .get_drvinfo        = dm9000_get_drvinfo,                                    733     .get_msglevel       = dm9000_get_msglevel,                                   734     .set_msglevel       = dm9000_set_msglevel,                                   735     .nway_reset     = dm9000_nway_reset,                                         736     .get_link       = dm9000_get_link,                                           737     .get_wol        = dm9000_get_wol,                                            738     .set_wol        = dm9000_set_wol,                                            739     .get_eeprom_len     = dm9000_get_eeprom_len,                                 740     .get_eeprom     = dm9000_get_eeprom,                                         741     .set_eeprom     = dm9000_set_eeprom,                                         742     .get_link_ksettings = dm9000_get_link_ksettings,                             743     .set_link_ksettings = dm9000_set_link_ksettings,                             744 };

还有哪些接口

工作任务

INIT_DELAYED_WORK(&db->phy_poll, dm9000_poll_work);dm9000_poll_work...注意,如果不是 TYPE_DM9000E , 则 不会 循环调用dm9000_interrupt // 中断调用schedule_delayed_work(&db->phy_poll, 1);
dm9000_openschedule_delayed_work(&db->phy_poll, 1);盲猜是中断或者ifconfig eth0 up开启了这个循环调用

中断

dm9000_interrupt
dm9000_wol_interrupt

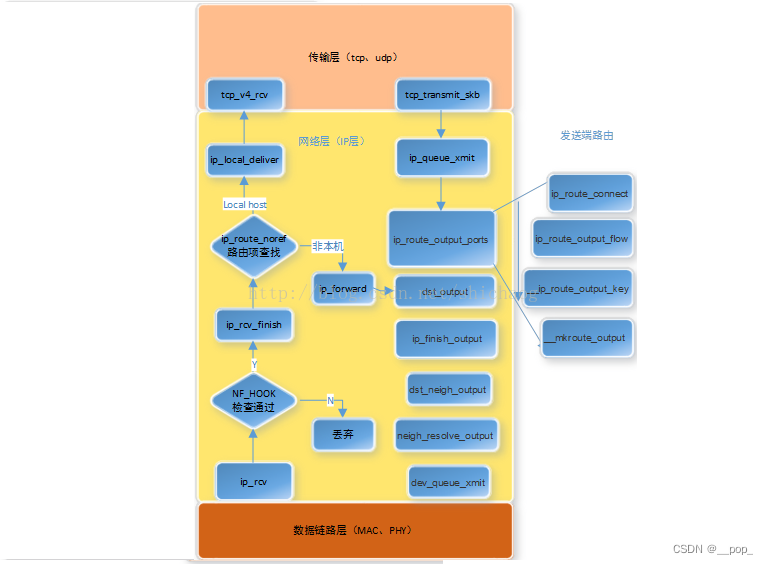

dm9000 驱动的 接口层次划分

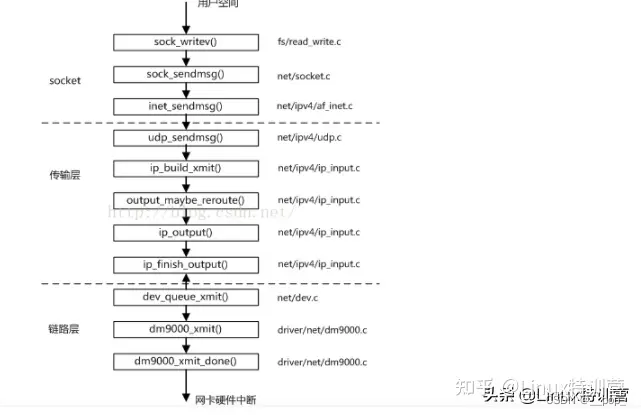

dev_queue_xmit__dev_xmit_skbsch_direct_xmitdev_hard_start_xmitxmit_onenetdev_start_xmit__netdev_start_xmitops->ndo_start_xmitstatic irqreturn_t dm9000_interruptdm9000_tx_done

static irqreturn_t dm9000_interruptdm9000_rxnetif_rx

接口调用流程

发送数据

接收数据

控制 TODO

其他ops接口什么时候会调用到 TODO

实例探索

用ftrace 抓取发送和接收过程

• ping 命令的ftrace

一个最少的网卡驱动要实现什么接口

• dm9000精简代码
• [arm vexpress code 中的 virt_net_card 驱动
