DDS（Direct  Digital  Frequency  Synthesizer）直接数字频率合成器

本文主要介绍如何调用Xilinx的DDS IP核生成某一频率的Sin和Cos信号。

1、相关参数的介绍及求解

1）DDS输出频率

2）频率分辨率

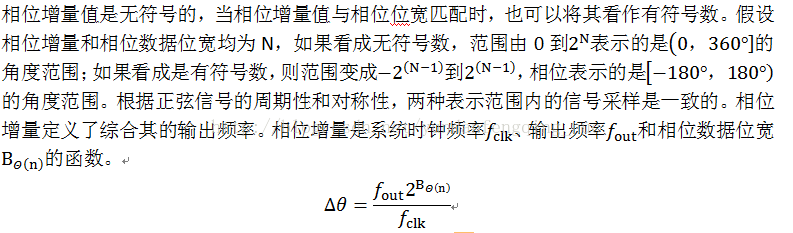

3）相位增量

2、具体实例

1) 相关数值计算

设系统时钟为30.24M，输出频率为1M，相位数据位宽为16位，则

2）DDS IP核设置

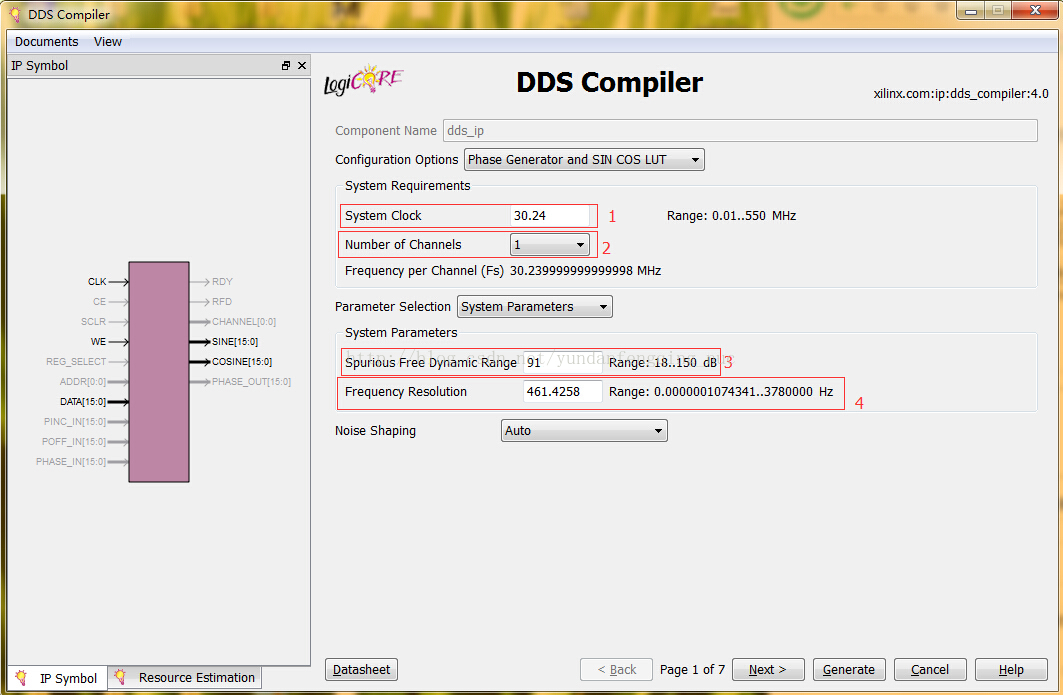

                                                                                       图1

标注1：系统时钟值，设为30.24；

标注2：通道数，设置为1；

标注3：通过控制芜杂散动态范围（Spurious Free Dynamic Range,SFDR）的数值，可以调整正弦和余弦输出数据的数据位宽，这里设置为91，则正余弦输出为16位。

标注4：频率分辨率，设置为461.4258，可以看出当频率分辨率设置好后，DATA的数据位宽变为16位。

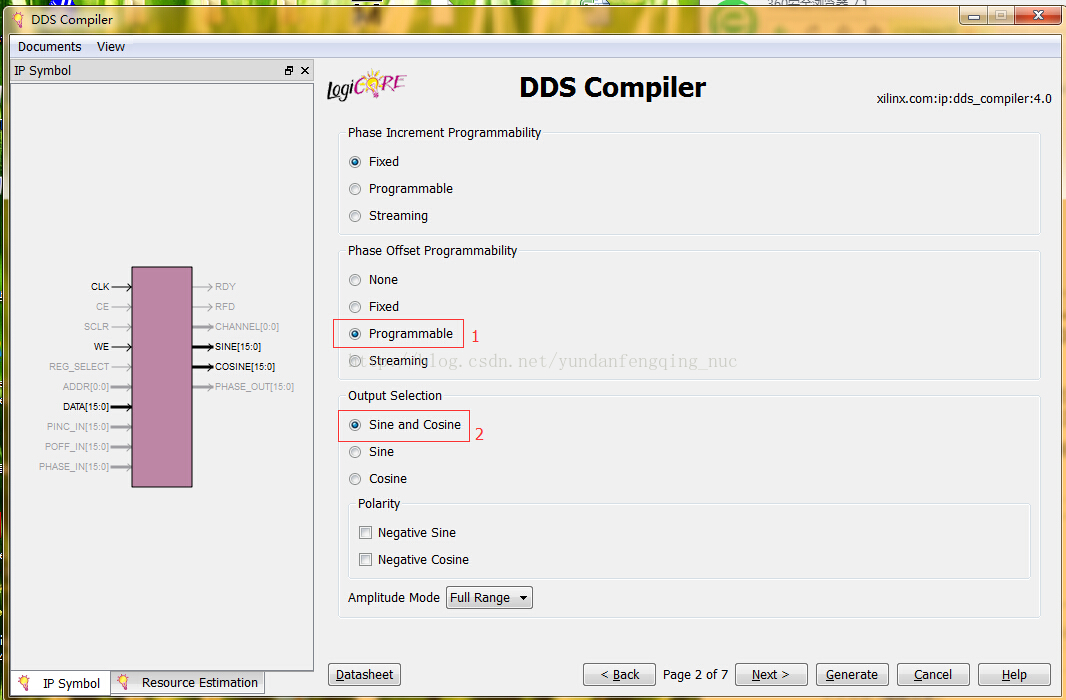

                                                                                                                 图2

标注1：相位偏移量可编程性，这里选择Programmmable。

标注2：输出选择，选择Sine and Cosine。

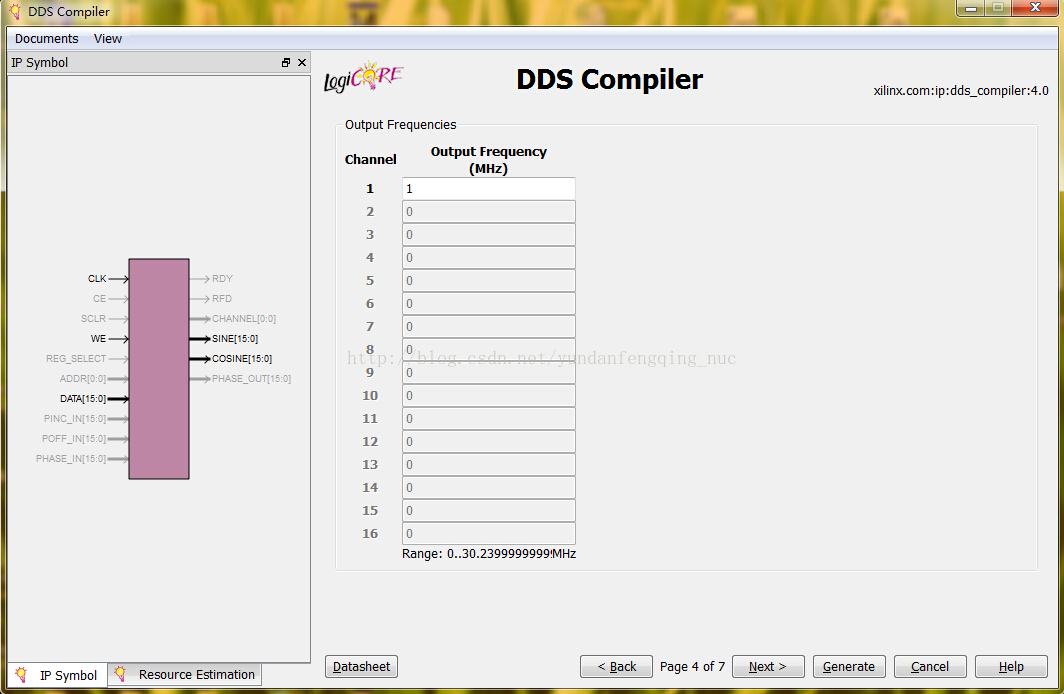

                                                                                             图3

输出频率设置为1

其他设置都为默认设置。

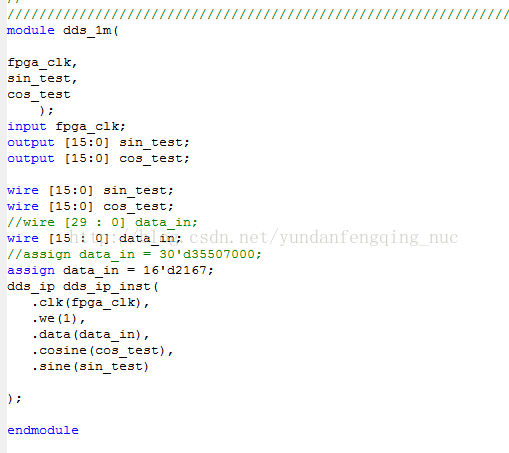

3、程序

data_in即为输入的相位增量值。

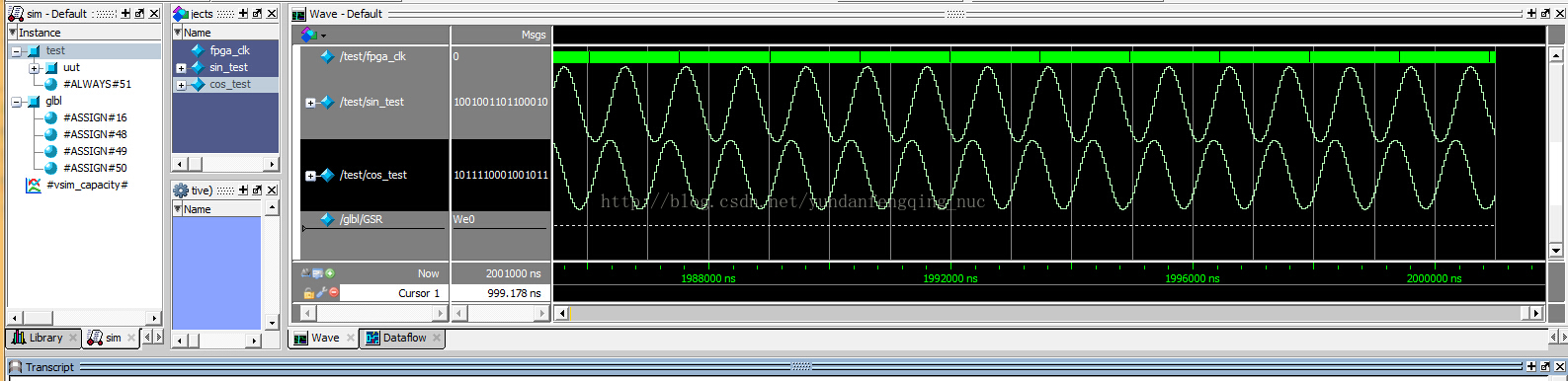

4、Modelsim仿真

                                                                                             图4

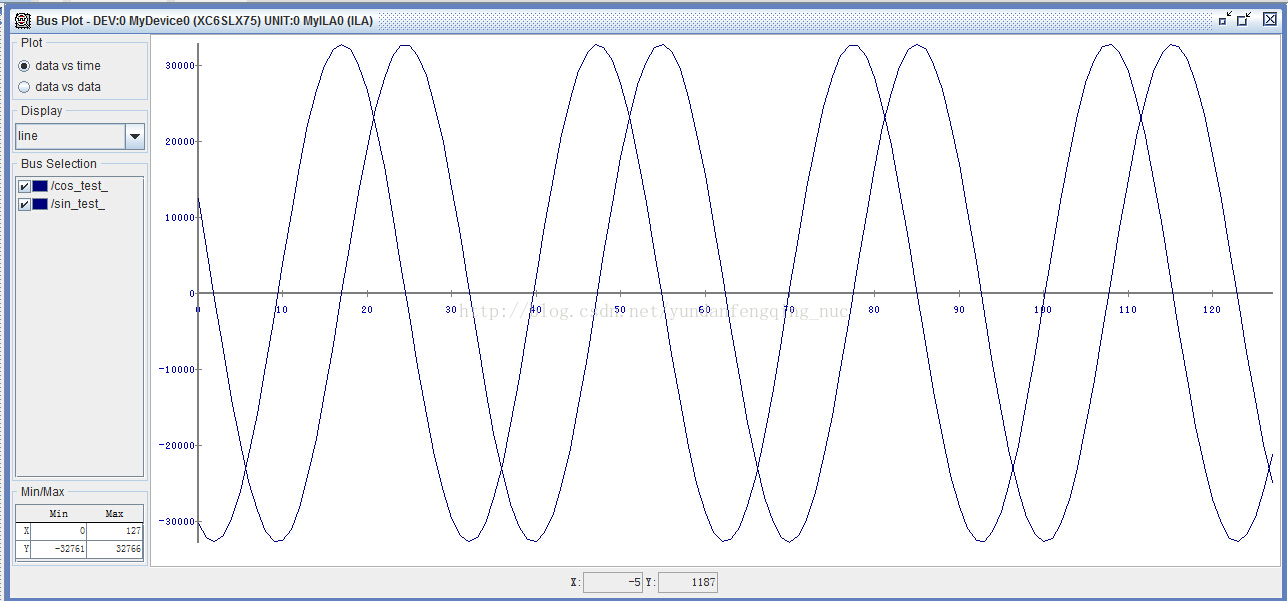

5、下板子测试

                                                                                        图5

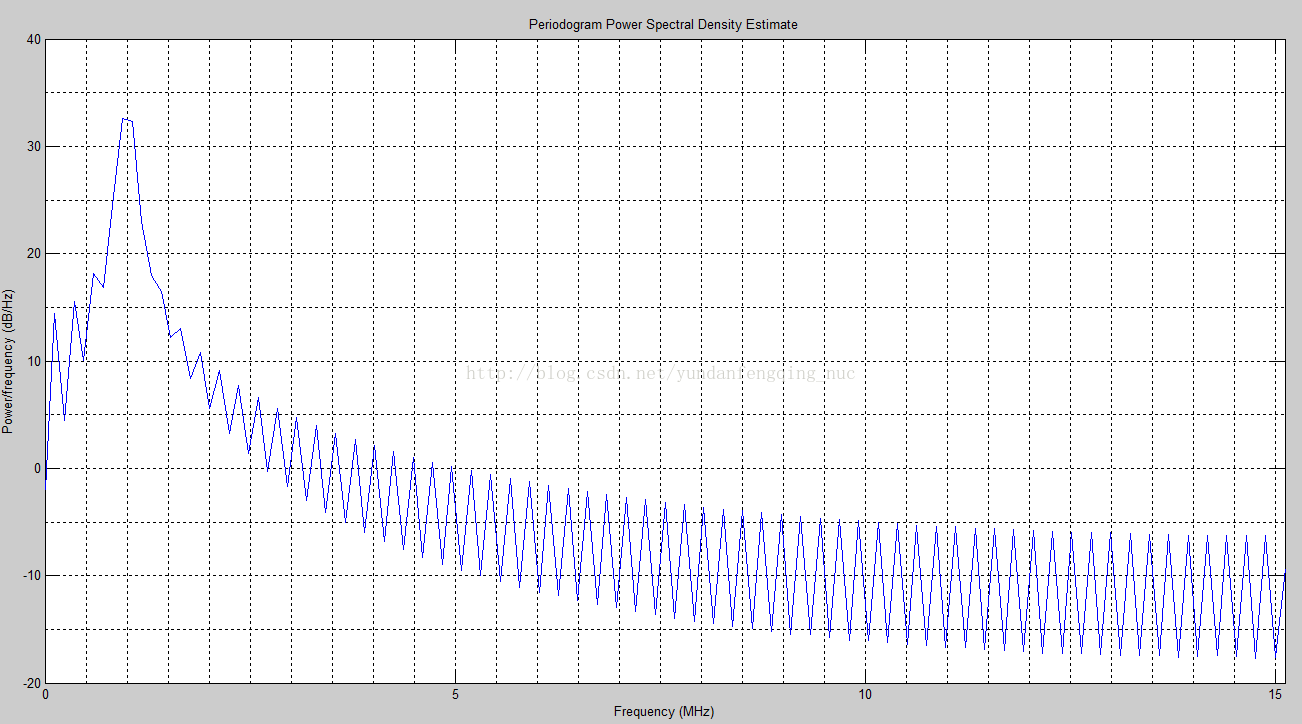

6、MATLAB验证

将chipscop采集到的正余弦信号的输出数据存为.TXT格式，用matlab处理数，有

                                                                                                 图6
