Python 计算 UDP 检验和

目录

1. 前言说明
2. 例子分析
3. 相关代码
4. 结果展示
5. 心得总结

一、前言说明 ↶

在看完教材 5-50 题目的习题解答，稍微懂了一点二进制反码求和。手算总是觉得很容易出错，用程序帮我们计算，尽最大可能减少计算错误的发生。所以，我想用 Python 简易实现二进制反码求和计算 UDP 检验和的过程，顺便巩固和复习一些 Python 语法。

二、例子分析 ↶

这里把题目和较详细解答过程直接贴在这里【思路 + 过程】

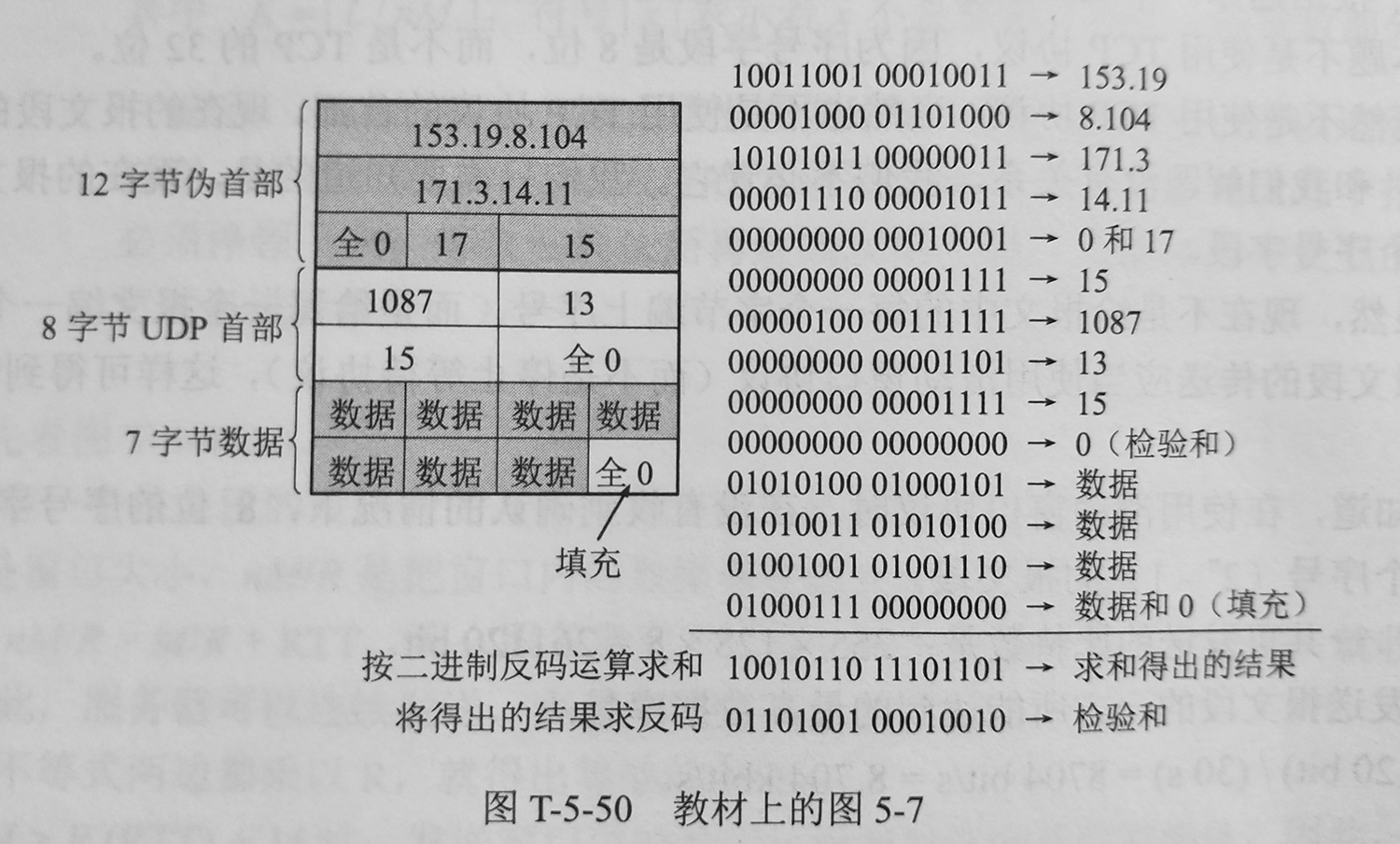

50. 把教材上的图 5-7 计算 UDP 检验和的例子自己具体演算一下，看是否能够得出书上的计算结果。
        可以使用两种方法进行二进制反码求和的运算。一种方法是把这 14 行的 16 位数据一起从低位到高位逐位相加。另一种方法是把这 14 行的 16 位数据两行两行地相加（即二进制反码求和）

我们这里使用后一种方法，这里要相加 13 次。
第 1 行和 第 2 行相加，得 10100001 01111011
再和第 3 行相加，得 1 01001100 011111110。请注意，最左边（最高位）的 1 是进位得到的 1，这要和最低位相加。因此和第 3 行相加后，得 01001100 01111111。最低位的 1 就是由最高位的进位得到的。这叫做 “回卷”。
再和第 4 行相加，得 01011010 10001010。
再和第 5 行相加，得 01011010 10011011。
再和第 6 行相加，得 01011010 10101010。
再和第 7 行相加，得 01011110 11101001。
再和第 8 行相加，得 01011110 11110110。
再和第 9 行相加，得 01011111 00000101。
第 10 行是全 0，不用再计算相加。
再和第 11 行相加，得 10110011 01001010。
再和第 12 行相加，得 00000110 10011111。这里的最低位的 1 由最高位的进位回卷得到的。
再和第 13 行相加，得 01001111 11101101。
再和第 14 行相加，得 10010110 11101101。这就是二进制反码求和的结果。把这个结果求反码（1 换成 0 而 0 换成 1），得出：01101001 00010010。这就是应当写在检验和字段的数。和书上给出的结果是一致的。

        UDP 用户数据报传送到接收端后，再进行检验和计算。这就是把收到的 UDP 用户数据报连同伪首部（以及可能的填充全零字节）一起，按二进制反码求这些 16 位字的和。当无差错时其结果应当全 1。否则就表明有差错出现，接收方就应丢弃这个 UDP 用户数据报（也可以上交应用层，但附上出现差错的警告）。

三、相关代码 ↶

简易实现：

def checkBits(raw_data, bits):# 检查原来的数据是否满足 bits 位for (a, b) in enumerate(raw_data):if len(b) != bits:print("NO.{}: {}".format(a+1, b))return Falsereturn Truedef format_print(string, bits):# 对按bits字符串切片，加空格length = len(string)new_list = []for i in range(bits, length+1, bits):new_list.append(string[i-bits:i])remain = length % bitsif remain != 0:new_list.append(string[-remain:])return ' '.join(new_list)class Binary_complement_sum():def __init__(self, raw_bits, bits):self.raw_bits = raw_bitsself.bits = bitsself.total = ''self.inv_dict = {'0': '1','1': '0'}def calculate(self):# 用二进制反码求和的方法加起来total = self.raw_bits[0]for i in self.raw_bits[1:]:total = str(bin(int(total, 2) + int(i, 2)))[2:]if len(total) > self.bits:total = str(bin(int(total[-self.bits:], 2) + 1))[2:]self.total = totalreturn totaldef inverse(self):# 求它的反码inv_code = ''for i in self.total:inv_code += self.inv_dict[i]return inv_codeif __name__ == '__main__':raw_data = ['1001100100010011','0000100001101000','1010101100000011','0000111000001011','0000000000010001','0000000000001111','0000010000111111','0000000000001101','0000000000001111','0000000000000000','0101010001000101','0101001101010100','0100100101001110','0100011100000000']bits = 16# 检查位数是否满足 bit 位if checkBits(raw_data, bits):bin_com_sum = Binary_complement_sum(raw_data, bits)total = bin_com_sum.calculate()inv_code = bin_com_sum.inverse()print("二进制反码运算求和：{}".format(format_print(total, 8)))print("将得出的结果求反码：{}".format(format_print(inv_code, 8)))else:print("请检查原始数据是否输入正确！")

四、结果展示 ↶

①

    raw_data = ['1001100100010011','0000100001101000','1010101100000011','0000111000001011','0000000000010001','0000000000001111','0000010000111111','0000000000001101','0000000000001111','0000000000000000','0101010001000101','0101001101010100','0100100101001110','0100011100000000']

结果：

# 上面例子的检验
二进制反码运算求和：10010110 11101101
将得出的结果求反码：01101001 00010010
>>>

②

    raw_data = ['1001100100010010','0000100001101001','1010101100000010','0000111000001010','0000000000010001','0000000000001111','0000010000111111','0000000000001101','0000000000001111','0000000000000000','0101010001000101','0101001101010100','0100100101001111','0100011100000000']

结果：

二进制反码运算求和：10010110 11101100
将得出的结果求反码：01101001 00010011
>>>

例题来自：二进制反码求和举例

五、心得总结 ↶

实验的例子太少，导致没办法验证代码的可靠性。但是用教材上的例子实验，结果表明没有问题。通过对题目解答的了解和阅读，按二进制反码求和开始懂一些了。边学变练，记得才牢。好记性不如烂笔头。ヾ(◍°∇°◍)ﾉﾞ 加油吧
