TC118S/TC118H特点：

• 单通道内置功率MOS 全桥

• 驱动驱动前进、后退、停止及刹车功能

• 内置迟滞热效应过热保护功能

• 低导通电阻（1.6Ω）

• 最大连续输出电流可达1.8A,峰值 2.5A

• 无需外围大滤波电容，只需小贴片电容

• 采用DIP-8、SOP-8 封装形式

​TC118S 引脚描述

TC118S 产品应用领域：

• 玩具马达驱动

• 电子锁

• 电动牙刷

• 电动茶具

TC118S应用参考电路图及PCB 布线指导：

在不同的应用中，C1、C2 可考虑只装一个：在 3V 应用中建议用一个1uF 或以上；在 4.5V 应用中建议用一个 4.7uF 或以上,均为使用贴片电容；在 6V 应用中建议用一个大电容 220uF+100nF 贴片电容；C2 均靠近IC 之 VDD 管脚放置且电容的负极和IC 的 GND 端之间的连线也需尽量短。即不要电容虽然近，但布线、走线却绕得很远（参考下图）。当应用板上有大电容在为其它芯片滤波时且离 TC118S 较远也需按如上要求再放置一个小电容于TC118S 的VDD 脚上。图中C4（100nF）电容优先接于马达上，当马达上不方便焊此电容时，则将其置于PCB 上。

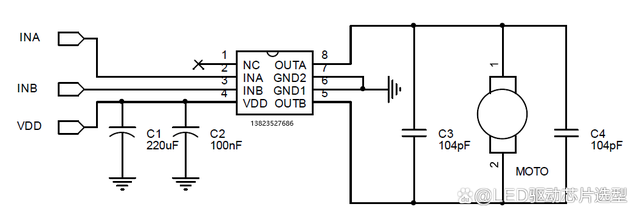

TC118S电路图
