boost输出电压，在稳定后，Vo=Vin/(1-d)，该式子表明，输出电压唯一由占空比和输入电压决定。

也就是说，在开环情况下，Vo不受负载大小的影响。但是实际体验是，Vo的稳定需要通过负反馈调节。这是什么原因造成的呢？

其实造成上述现象的原因，就是因为下面两个条件没有满足：

1、电感电流连续，即工作于CCM模式。

2、器件是理想的，电感电阻是0，电源内阻是0，二极管导通压降是0，开关管导通压降是0.

上面这个公式，实在上面这两个条件满足的情况下推导出来的。所以离开了上面两个条件，等式就不成立了。

对于DCM模式，有公式，减下面链接


DCDC开关电源基础知识之Boost电路输出电压公式 - 哔哩哔哩

占空比，电感量，输入电压定了之后，每个周期内电感电流的增量是固定的，也就是说，电感在每个周期内的最大储能能力是固定的。如果负载太大，在管子开通期间，消耗负载消耗了太多电容能量，导致电压降低的厉害，在管子关闭期间，虽然给电容充电，但是，但是充电量没有开通期间消耗的多，这样每个周期电容电压降低一点，最后到达以个新的平衡。此时的平衡电压已经不是上面公式计算对应的电压了。

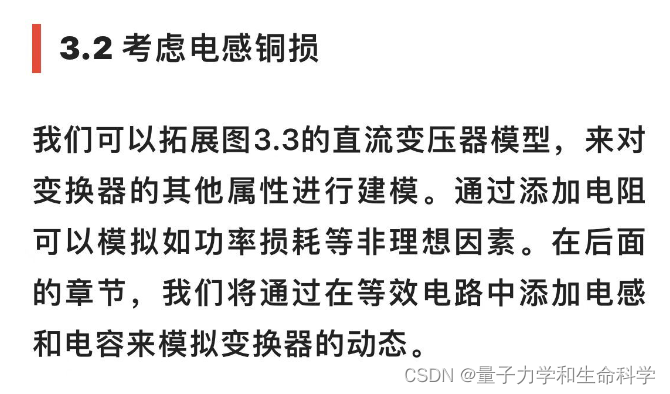

具体可参考下面这本书的相关章节：
