RectMask2D

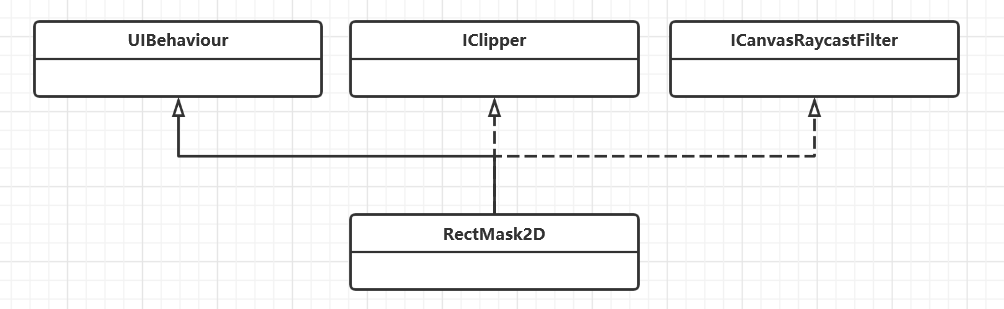

RectMask2D继承了UIBehaviour, IClipper, ICanvasRaycastFilter，

是一个二维矩形遮罩，可以对遮罩外部区域进行剪切/遮罩。与Mask组件相比，它的使用有一些限制，只能在2D空间中使用，要求面片上的元素是共面的。不需要模板缓冲区/额外的dc。



重要属性和字段

private readonly RectangularVertexClipper m_VertexClipper = new RectangularVertexClipper();

RectangularVertexClipper 类只有一个方法

public Rect GetCanvasRect(RectTransform t, Canvas c)

通过调用这个方法，获取在Canvas c下的指定的RectTransform  t的Rect区域范围



private HashSet<MaskableGraphic> m_MaskableTargets = new HashSet<MaskableGraphic>();

被当前这个RectMask2D组件遮罩住的MaskableGraphic组件列表



维护了一个IClippable类型的列表：

private HashSet<IClippable> m_ClipTargets = new HashSet<IClippable>();



private List<RectMask2D> m_Clippers = new List<RectMask2D>();

用于缓存给定裁剪平面上的所有的RectMask2D组件

关键方法

OnEnable方法

设置m_ShouldRecalculateClipRects为true，把自己注册到ClipperRegistry，并调用MaskUtilities.Notify2DMaskStateChanged，重新计算裁剪



OnDisable方法

清空m_ClipTargets，清空m_Clippers，把自己从ClipperRegistry中解除注册，并调用MaskUtilities.Notify2DMaskStateChanged，重新计算裁剪



OnValidate方法

仅在Editor下调用，设置m_ShouldRecalculateClipRects为true，如果自身处于隐藏状态直接返回，调用MaskUtilities.Notify2DMaskStateChanged，重新计算裁剪



IsRaycastLocationValid方法

继承自ICanvasRaycastFilter，返回RectTransformUtility.RectangleContainsScreenPoint，RectTransform是否包含从相机看到的点。



PerformClipping方法

PerformClipping是继承自IClipper接口的方法。

• 如果m_ShouldRecalculateClipRects为true，会调用 MaskUtilities.GetRectMasksForClip，把本对象和父对象中所有有效的RectMask2D，放入到m_Clippers中。
• Clipping的FindCullAndClipWorldRect方法，遍历m_Clippers的canvasRect，取交集，取得一个最小的裁剪区域，如果这个裁剪区域不合理，validRect便为false，否则根据裁剪区域，返回一个Rect，同时设置validRect为true。
• 新的clipRect如果与之前的不同，或者m_ForceClip为true，遍历m_ClipTargets，调用 clipTarget.SetClipRect，为他们设置裁剪区域，记录新的clipRect和validRect。
• 最后，遍历m_ClipTargets，调用所有IClippable的Cull剔除方法。



AddClippable方法

设置m_ShouldRecalculateClipRects为true，把clippable类型的组件添加到m_ClipTargets列表中，设置m_ForceClip为true，这个参数会在PerformClipping被用到。这个方法在MaskableGraphic中的UpdateClipParent方法中被调用。



RemoveClippable方法

设置m_ShouldRecalculateClipRects为true，调用clippable.SetClipRect(new Rect(), false)关闭矩形裁剪，把clippable类型的组件从m_ClipTargets列表中移除，设置m_ForceClip为true。这个方法在MaskableGraphic中的UpdateClipParent方法中被调用。



ClipperRegistry

ClipperRegistry是一个单例，是裁剪器的注册处。在CanvasUpdateRegistry的PerformUpdate方法中，布局重建完成后，会调用组件的裁剪方法，ClipperRegistry.instance.Cull()，在Cull方法中，会遍历每一个IClipper执行PerformClipping方法。

内部方法：

 public void Cull()

 public static void Register(IClipper c)

 public static void Unregister(IClipper c)

字段：

readonly IndexedSet<IClipper> m_Clippers = new IndexedSet<IClipper>();

public static ClipperRegistry instance



Clipping

静态类，只提供一个方法，

public static Rect FindCullAndClipWorldRect(List<RectMask2D> rectMaskParents, out bool validRect)

遍历m_Clippers的canvasRect，取交集，取得一个最小的有效裁剪区域validRect，如果有这样一个区域那么validRect为true，否则为false；

•


遮罩原理剖析

实际上只是矩形区域进行裁剪，通过设置m_ShouldRecalculateClipRects的值，在方法PerformClipping中调用

MaskUtilities.GetRectMasksForClip，获取本对象和父对象中所有有效的RectMask2D；

再调用Clipping的FindCullAndClipWorldRect方法，遍历m_Clippers的canvasRect，取交集，取得一个最小的有效裁剪区域validRect；

新的clipRect如果与之前的不同，或者m_ForceClip为true，遍历m_ClipTargets，调用 clipTarget.SetClipRect，为他们设置裁剪区域，记录新的clipRect和validRect；

最后，遍历m_ClipTargets，调用所有IClippable的Cull剔除方法。



Mask

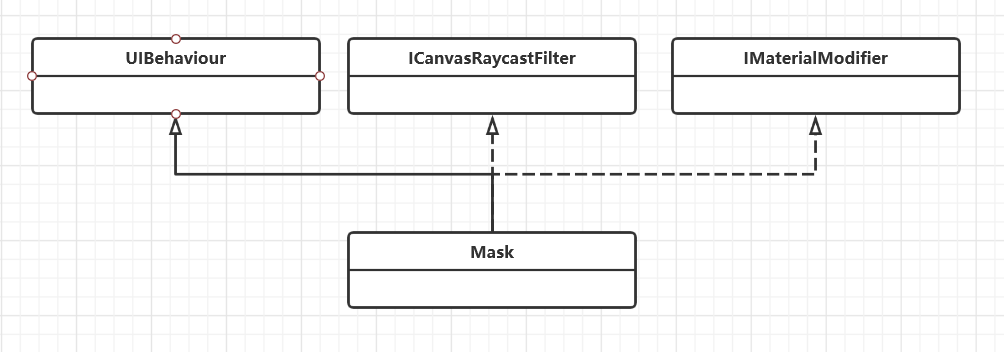

Mask继承了UIBehaviour, ICanvasRaycastFilter,IMaterialModifier。



重要属性和字段

public bool showMaskGraphic

是否显示用来完成遮罩的区域的Graphic

public Graphic graphic

用来完成遮罩的区域的Graphic



关键方法

OnEnable方法

如果含有Graphic组件，设置graphic.canvasRenderer.hasPopInstruction为true，调用graphic.SetMaterialDirty()方法。然后调用MaskUtilities.NotifyStencilStateChanged，重新计算遮罩。



OnDisable方法

• 如果含有Graphic组件，调用graphic.SetMaterialDirty，设置graphic.canvasRenderer.hasPopInstruction为false，设置graphic.canvasRenderer.popMaterialCount为0。
• 从StencilMaterial中移除m_MaskMaterial和m_UnmaskMaterial，并设置m_MaskMaterial和m_UnmaskMaterial为空，
• 最后调用MaskUtilities.NotifyStencilStateChanged，重新计算遮罩。



IsRaycastLocationValid方法

继承自ICanvasRaycastFilter，返回RectTransformUtility.RectangleContainsScreenPoint，RectTransform是否包含从相机看到的点



GetModifiedMaterial方法

继承自IMaterialModifier接口，MaskableGraphic也继承了这个接口，这个方法是用来修改获取的材质来实现遮罩效果



StencilMaterial

StencilMaterial是一个静态类，负责管理模板材质。维护了一个MatEntry类型的列表：

private static List<MatEntry> m_List = new List<MatEntry>();

外部可以调用Add、Remove和ClearAll方法来对这个List进行操作。

Add方法，会创建一个MatEntry，并将输入的baseMat以及其他参数赋值给MatEntry，并创建了赋值baseMat的customMat，并将stencilID，operation等参数赋值给customMat，实际上赋值customMat的shader参数。



遮罩原理剖析

Mask是利用了GPU的模板缓冲来实现的

Mask的关键代码其实只有一行，如下：

var maskMaterial = StencilMaterial.Add(baseMaterial, 1, StencilOp.Replace, CompareFunction.Always);

它的作用是为Mask对象生成一个特殊的材质，这个材质会将StencilBuffer的值置为1。同样的，在Image，Text和RawImage的基类 MaskableGraphic 中，有这样一行关键代码（为方便理解，对代码做了简化处理）：

var maskMat = StencilMaterial.Add(baseMaterial, 1, StencilOp.Keep, CompareFunction.Equal, 1, 0);

它的作用是为MaskableGraphic生成一个特殊的材质，这个材质在渲染时会取出StencilBuffer的值，判断是否为1，如果是才进行渲染。

注意上述对StencilBuffer的操作是逐像素的，这样即达到了Mask的效果。同样的，我们在上篇中简单将MaskableGraphic的逻辑反转为判断StencilBuffer是否不为1，即达到了挖洞的效果。



模板缓存原理

StencilBuffer

简单来说，gpu为每个像素点分配一个称之为stencil buffer的1字节大小的内存区域，这个区域可以用于保存或丢弃像素的目的。我们举个简单的例子来说明这个缓冲区的本质。

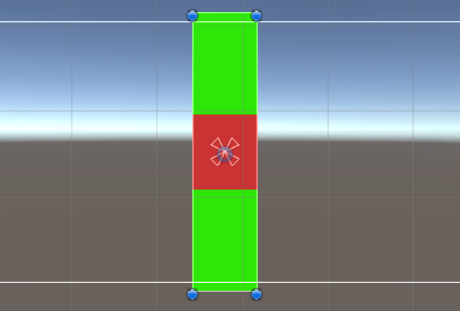

如上图所示，我们的场景中有1个红色图片和1个绿色图片，黑框范围内是它们重叠部分。一帧渲染开始，首先绿色图片将它覆盖范围的每个像素颜色“画”在屏幕上，然后红色图片也将自己的颜色画在屏幕上，就是图中的效果了。这种情况下，重叠区域内红色完全覆盖了绿色。接下来，我们为绿色图片添加Mask组件。于是变成了这样：

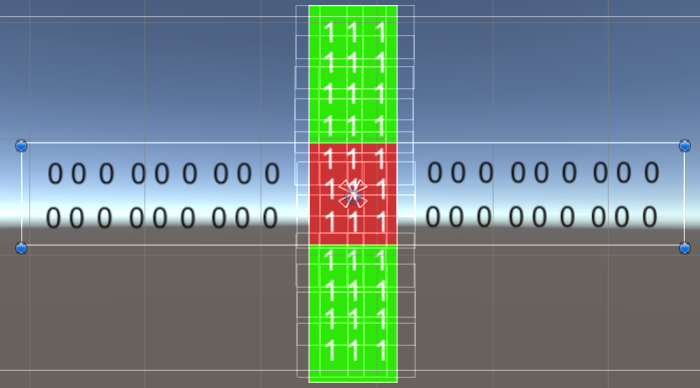

此时一帧渲染开始，首先绿色图片将它覆盖范围都涂上绿色，同时将每个像素的stencil buffer值设置为1，此时屏幕的stencil buffer分布如下：

然后轮到红色图片“绘画”，它在涂上红色前，会先取出这个点的stencil buffer值判断，在黑框范围内，这个值是1，于是继续画红色；在黑框范围外，这个值是0，于是不再画红色，最终达到了图中的效果。

所以从本质上来讲，stencil buffer是为了实现多个“绘画者”之间互相通信而存在的。由于gpu是流水线作业，它们之间无法直接通信，所以通过这种共享数据区的方式来传递消息，从而达到一些“不可告人”的目的。

理解了stencil的原理，我们再来看下它的语法。在unity shader中定义的语法格式如下（中括号内是可以修改的值，其余都是关键字）：

Stencil
{Ref [Value]Comp [CompFunction]Pass [PassOp]Fail [FailOp]ReadMask [Value]WriteMask [Value]
}

其中：

• Ref表示要比较的值；

• Comp表示比较方法（等于/不等于/大于/小于等）；

• Pass/Fail表示当比较通过/不通过时对stencil buffer做什么操作（保留/替换/置0/增加/减少等）；

• ReadMask/WriteMask表示取stencil buffer的值时用的mask（即可以忽略某些位）；

翻译一下就是：将stencil buffer的值与ReadMask与运算，然后与Ref值进行Comp比较，结果为true时进行Pass操作，否则进行Fail操作，操作值写入stencil buffer前先与WriteMask与运算。

最后，我们来看下Unity渲染UI组件时默认使用的Shader——UI/Default（略去了一些不相关内容）：

Shader "UI/Default"{Properties{……_StencilComp ("Stencil Comparison", Float) = 8_Stencil ("Stencil ID", Float) = 0_StencilOp ("Stencil Operation", Float) = 0_StencilWriteMask ("Stencil Write Mask", Float) = 255_StencilReadMask ("Stencil Read Mask", Float) = 255……}SubShader{……Stencil{Ref [_Stencil]Comp [_StencilComp]Pass [_StencilOp]ReadMask [_StencilReadMask]    WriteMask [_StencilWriteMask]}……Pass{……}
}以及我们代码中调用的StencilMaterial.Add的内部实现（略去了一些不相关内容）：public static Material Add(Material baseMat, int stencilID, StencilOp operation, CompareFunction compareFunction, ColorWriteMask colorWriteMask, int readMask, int writeMask){
……var newEnt = new MatEntry();newEnt.count = 1;newEnt.baseMat = baseMat;newEnt.customMat = new Material(baseMat);……newEnt.customMat.SetInt("_Stencil", stencilID);newEnt.customMat.SetInt("_StencilOp", (int)operation);newEnt.customMat.SetInt("_StencilComp", (int)compareFunction);newEnt.customMat.SetInt("_StencilReadMask", readMask);newEnt.customMat.SetInt("_StencilWriteMask", writeMask);newEnt.customMat.SetInt("_ColorMask", (int)colorWriteMask);newEnt.customMat.SetInt("_UseAlphaClip", newEnt.useAlphaClip ? 1 : 0);m_List.Add(newEnt);return newEnt.customMat;
}



可以看到这个方法只是帮助我们生成了一个材质并填充了Stencil相关的参数。至于Mask只能作用于它的子级的限制，则完全是代码层面的限制。那么，如果我们理解没错，事实上我们可以用更简单的方法——使用自定义材质，来完成上文提到的“挖洞”效果或者系统自带的“遮罩”效果。来验证下是不是这样。

首先创建示例场景：

如图所示，我们的场景中依次放置了blue/stencil/white/green/red/yellow等6张图片，它们都是标准的Image组件设置了颜色，没有任何特别的设置（请注意它们的顺序）。

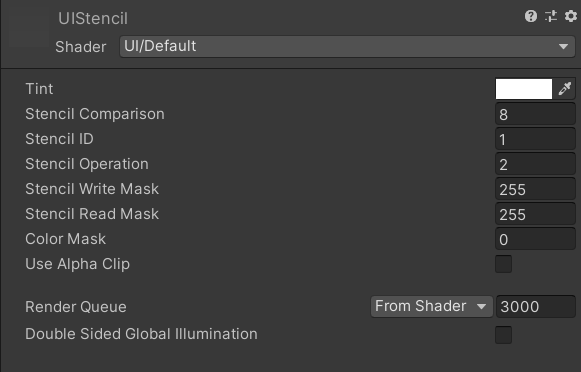

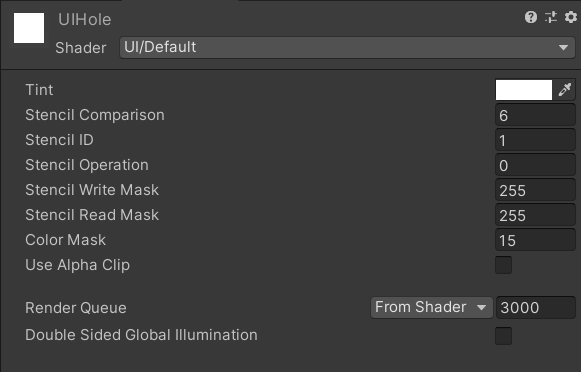

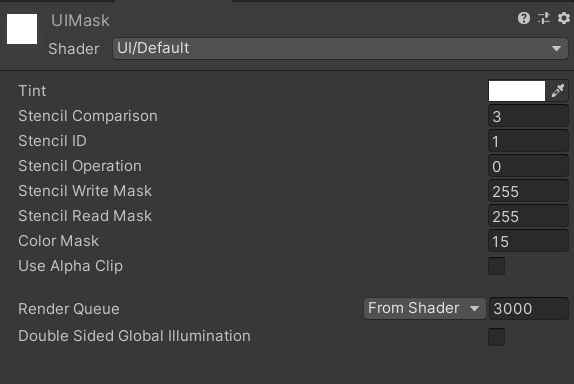

接下来我们创建3个材质，分别命名为UIStencil/UIMask/UIHole，为它们指定材质为UI/Default，并设置Stencil相关参数：

如果你读懂了前面的介绍，那么应该能够理解这几个材质的作用了。

这里补充一些知识点：

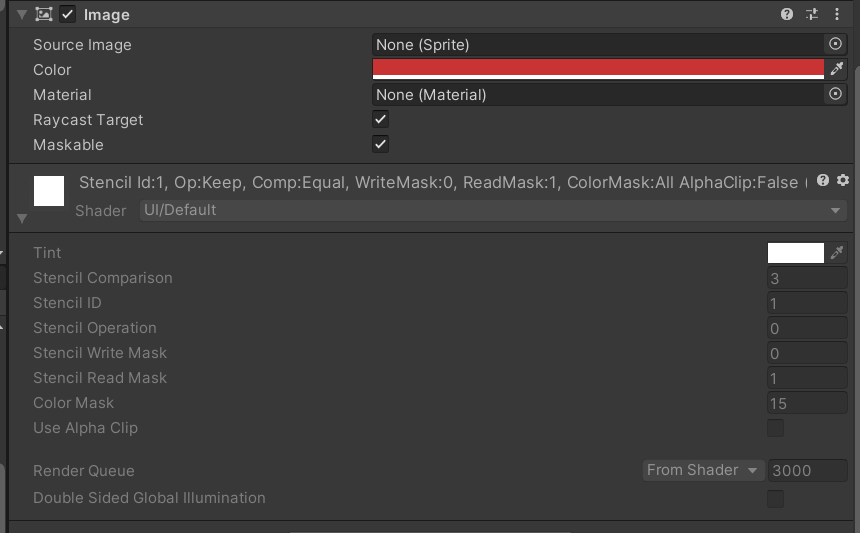

1. 上图中Stencil Operation对应UnityEngine.Rendering命名空间下的StencilOp枚举，对应Shader——UI/Default属性中的_StencilOp，比如填入2，对应StencilOp枚举的Replace = 2，表示用reference value代替stencil buffer的值。

namespace UnityEngine.Rendering
{//// 摘要://     Specifies the operation that's performed on the stencil buffer when rendering.public enum StencilOp{//// 摘要://     Keeps the current stencil value.Keep = 0,//// 摘要://     Sets the stencil buffer value to zero.Zero = 1,//// 摘要://     Replace the stencil buffer value with reference value (specified in the shader).Replace = 2,//// 摘要://     Increments the current stencil buffer value. Clamps to the maximum representable//     unsigned value.IncrementSaturate = 3,//// 摘要://     Decrements the current stencil buffer value. Clamps to 0.DecrementSaturate = 4,//// 摘要://     Bitwise inverts the current stencil buffer value.Invert = 5,//// 摘要://     Increments the current stencil buffer value. Wraps stencil buffer value to zero//     when incrementing the maximum representable unsigned value.IncrementWrap = 6,//// 摘要://     Decrements the current stencil buffer value. Wraps stencil buffer value to the//     maximum representable unsigned value when decrementing a stencil buffer value//     of zero.DecrementWrap = 7}
}

2.上图中Stencil Comparison对应UnityEngine.Rendering命名空间下的CompareFunction枚举，对应Shader——UI/Default属性中的_StencilComp，比如填入8，对应CompareFunction枚举的Always = 8，表示无论是模版测试还是深度测试，都通过。

namespace UnityEngine.Rendering
{//// 摘要://     Depth or stencil comparison function.public enum CompareFunction{//// 摘要://     Depth or stencil test is disabled.Disabled = 0,//// 摘要://     Never pass depth or stencil test.Never = 1,//// 摘要://     Pass depth or stencil test when new value is less than old one.Less = 2,//// 摘要://     Pass depth or stencil test when values are equal.Equal = 3,//// 摘要://     Pass depth or stencil test when new value is less or equal than old one.LessEqual = 4,//// 摘要://     Pass depth or stencil test when new value is greater than old one.Greater = 5,//// 摘要://     Pass depth or stencil test when values are different.NotEqual = 6,//// 摘要://     Pass depth or stencil test when new value is greater or equal than old one.GreaterEqual = 7,//// 摘要://     Always pass depth or stencil test.Always = 8}
}

3.上图中Stencil ID就是一个数值，对应Shader——UI/Default属性中的_Stencil，也就是reference value，将要与stencil buffer比较的值。在Shader——UI/Default中，由newEnt.customMat.SetInt("_Stencil", stencilID);可以看出Stencil ID最终的应用类型是int类型，也就是说如果在上图设置1.5，最终使用的值将会是1。

       这个很容易测试，在工程中把stencil-stencil节点的shader的Stencil ID改为1.5，而white和red节点的shader的Stencil ID为1，没有发生任何变化，假设是float类型，white和red将都会渲染出来。比如，stencil-stencil节点的shader的Stencil ID为1，white和red节点的shader的Stencil ID为2，white和red将都会渲染出来。

4.上图中ColorMask对应UnityEngine.Rendering命名空间下的ColorWriteMask枚举。当ColorMask为0时，表示屏蔽颜色的输出，即不输出颜色到屏幕。当ColorMask为15时，对应ColorWriteMask枚举中的All = 15，即输出所有颜色到屏幕。

namespace UnityEngine.Rendering
{//// 摘要://     Specifies which color components will get written into the target framebuffer.[Flags]public enum ColorWriteMask{//// 摘要://     Write alpha component.Alpha = 1,//// 摘要://     Write blue component.Blue = 2,//// 摘要://     Write green component.Green = 4,//// 摘要://     Write red component.Red = 8,//// 摘要://     Write all components (R, G, B and Alpha).All = 15}
}

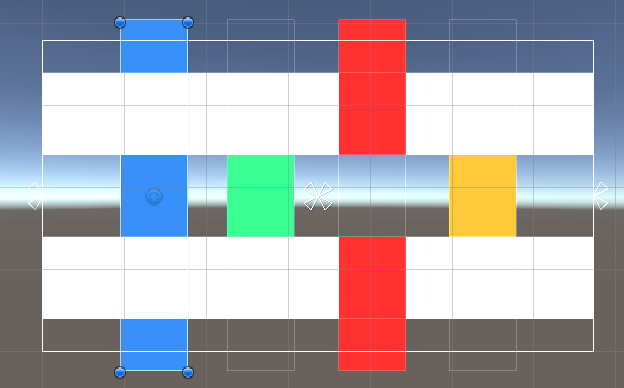

接下来，我们将场景中的图片改用我们自定义的材质来渲染（我在每个结点后面增加了它使用的材质名称）

可以发现，white/red图片与stencil重叠区域被挖空（white/red的Stencil Comparison为6，对应上面枚举中NotEqual = 6，也就是当reference value与stencil buffer的值不相等时，才渲染。stencil层先渲染，Stencil Operation为2，对应枚举中Replace = 2，表示用reference value代替stencil buffer的值，因此当前stencil buffer的值被设置为stencil的Stencil ID，同时与white/red图片的Stencil ID一致，因此在与stencil重叠区域不渲染white/red图片）

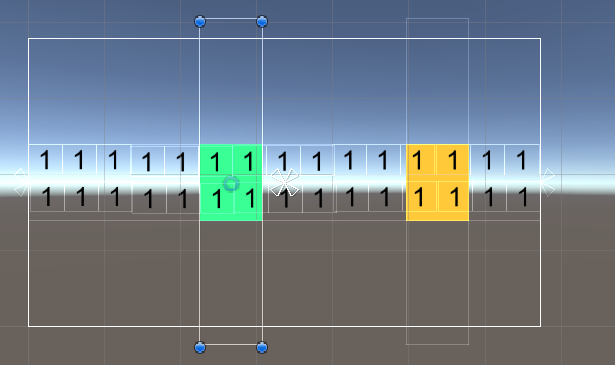

而green/yellow则只保留了与stencil的重叠区域（green/yellow的Stencil Comparison为3，对应上面枚举中Equal = 3，也就是当reference value与stencil buffer的值相等时，才渲染。当前stencil buffer的值被设置为stencil的Stencil ID，同时与green/yellow的Stencil ID一致，因此在与stencil重叠区域渲染white/red图片；在与stencil未重叠区域，stencil buffer的值还是默认为0，与green/yellow的Stencil ID不一致，因此在与stencil未重叠区域不渲染white/red图片）。

blue没有受到影响（因为blue层先渲染，不受影响）。同时它们也不受结点关系的影响（只要保证渲染顺序即可，因为UGUI从上往下依次渲染）。这正与我们的猜测一致。

在这个示例中，我们的stencil材质模拟了UGUI中Mask组件的作用，mask材质模拟了MaskableGraphic组件的作用，而hole模拟了HoleImage组件的作用。通过这个例子可以发现，事实上Mask组件只是标记了一处特定的区域，真正决定要“Mask”的行为是在Image的渲染中判断的。正因此，我们的例子中stencil图片可以同时起到Mask和Hole的作用。

您也可以尝试修改这几个材质的数值，观察场景的变化，可有助于更深刻理解这一模型的工作过程。

示例场景下载（使用Unity 2018.1.9f2 创建）

链接：https://pan.baidu.com/s/1cXwNwNe9q0nqQNHPJuuIPA
提取码：u0nq

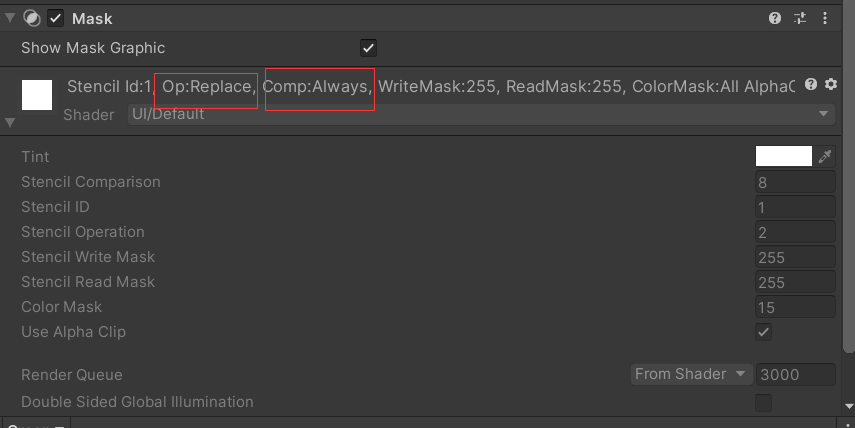

理解了上述原理，再来看Mask组件，

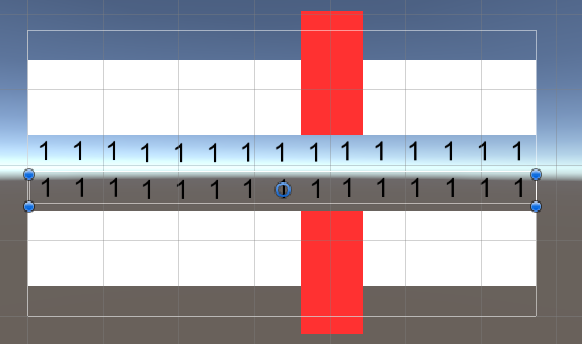

当添加了Mask组件之后，由于它的Op设置为Replace，Comp设置为Always，那么就会将当前Mask组件所在区域的stencil buffer的值设置成它的ID为1，

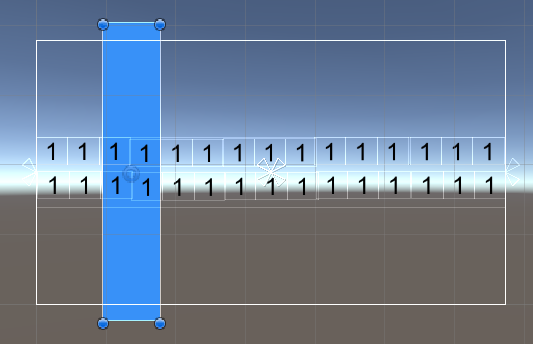

而在它下面添加一个被遮罩的Image，由于它的Op设置为Keep，Comp设置为Equal，在Stencil ID与stencil buffer中的值相等时才更改当前区域内的stencil buffer的值为1，其他部分仍然为0，

这样也就解释了为什么只有在Mask组件部分重叠的地方才会渲染



再来一个特效的例子：

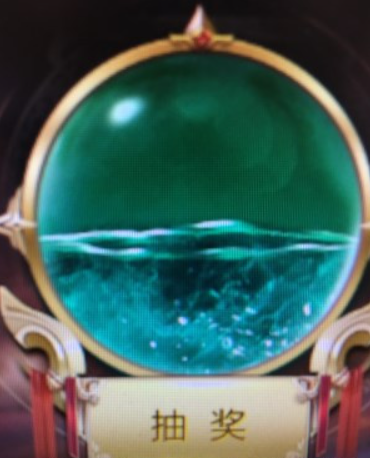

这是一个奖池的特效，由底部的底板特效，中间的波动水纹特效，上层的圆形玻璃罩特效组成。要做到中间的波动水纹根据百分比显示高度，需要做到以下三点：

一是中间的波动水纹特效要让美术做成正方形，

二是底部的底板特效，设置Stencil Operation为2，Stencil ID为1，这样就用reference value代替stencil buffer的值。

最后，中间的波动水纹特效，设置Stencil ID为1，Stencil Comparison为3，表示当前stencil buffer的值与reference value相等时，渲染与底部特效重叠区域，这时当前stencil buffer的值为1，reference value也为1，就出现了中间的波动水纹特效。
