CAD坐标提取和批量导入

一、 CAD点位坐标提取方法

 一)、多段线顺序连接并提取

1、在CAD中打开图纸.dwg；

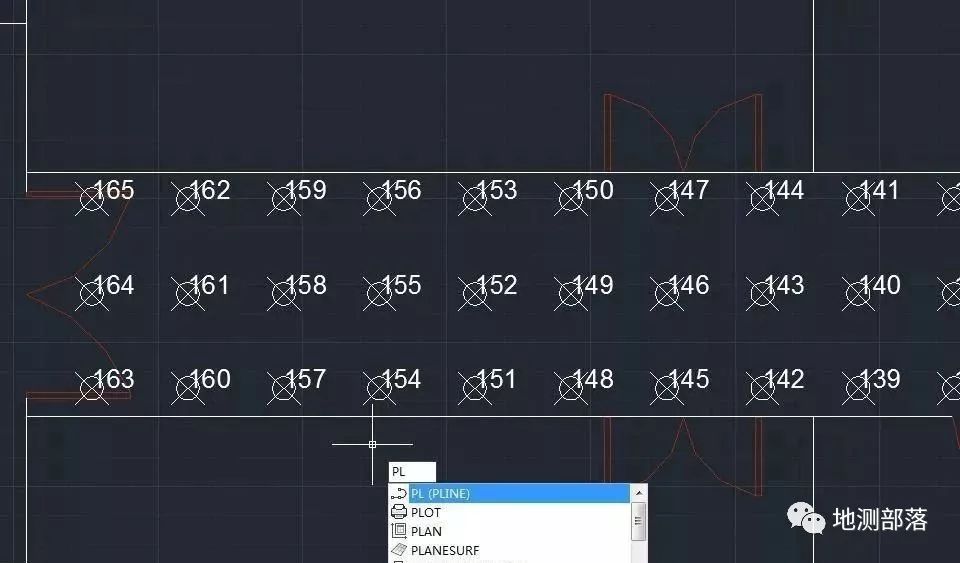

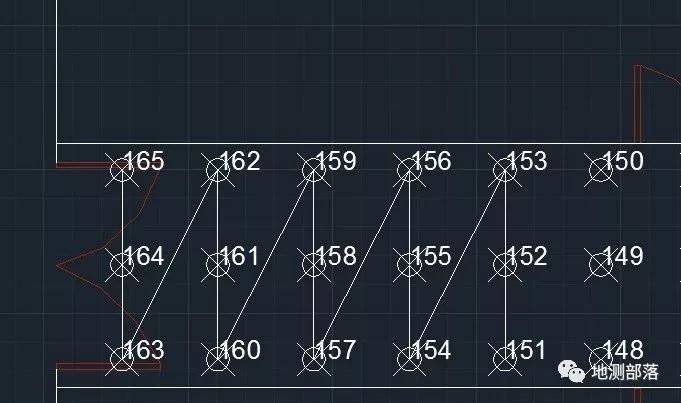

2、多段线连接要提取的点

在命令行窗口输入“pl”，利用多段线将要提取的点进行连接

3、提取坐标

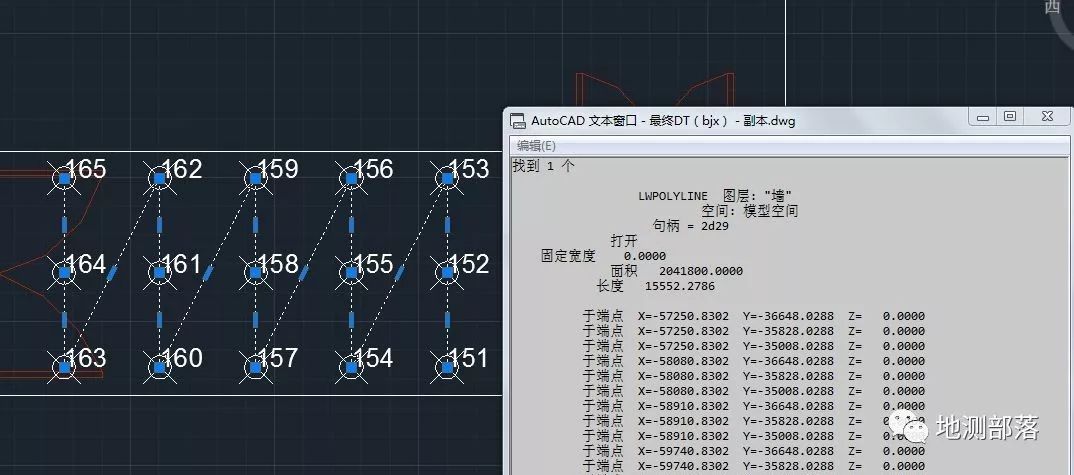

选中多段线，输入“list”命令，得到各店的详细信息

4、编辑

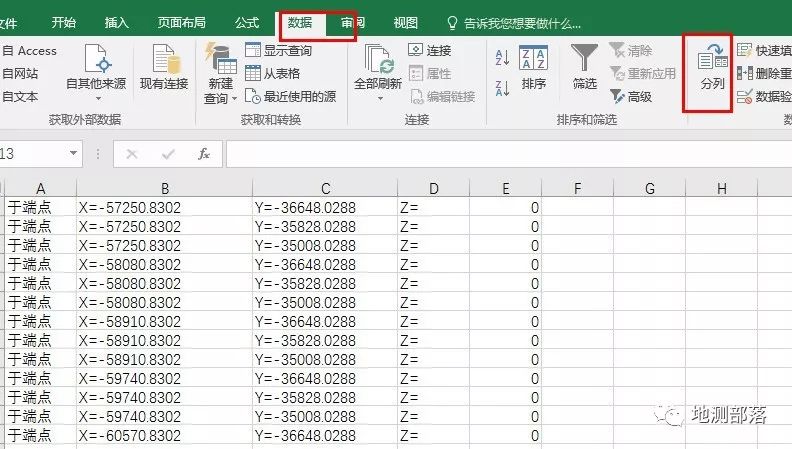

将点位信息复制粘贴到excel中，选中【数据】-【分列】直至完成，然后替换成想要的格式；

参考文档：https://jingyan.baidu.com/article/af9f5a2d05735e43140a45d9.html

注：对于有顺序要求的建议，采用该方式，能保证点号跟点位坐标对应。

二)、查询点坐标并导出

1、数据提取

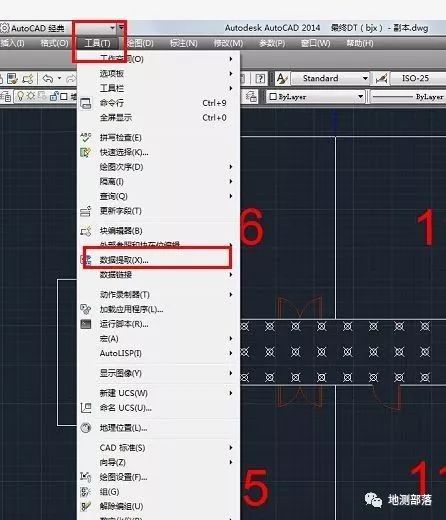

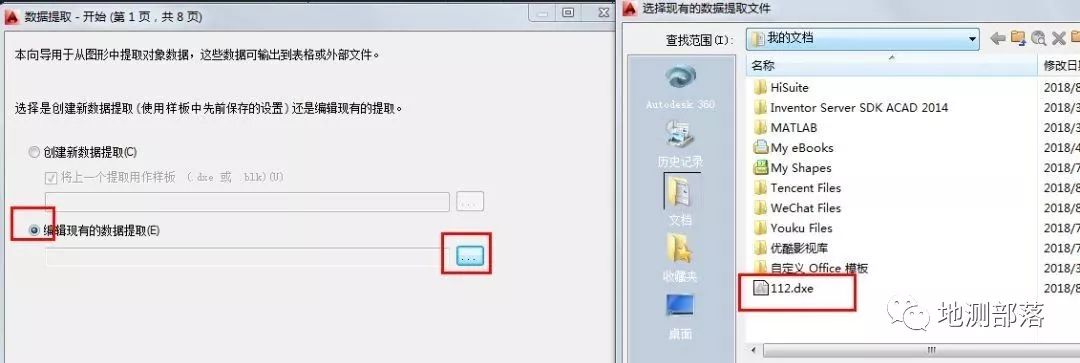

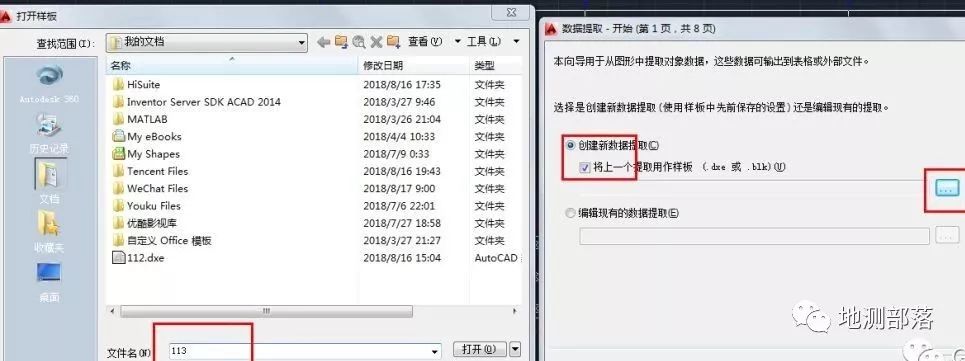

从CAD中提取点位坐标，操作步骤为：【工具】——【数据提取】——【新建/选择现有的提取文件】

2、定义数据源

从图中选取数据，即点位；

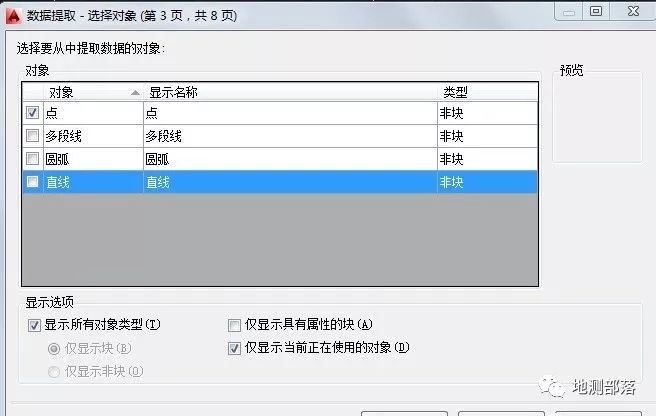

3、选择对象

选择数据源可以选取大片区域，选中区域会包含点、线、文字等，我们只关心点对象，这里进行选择；

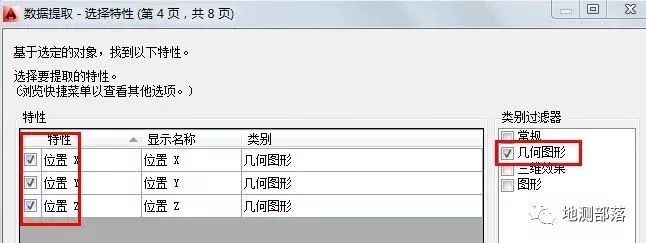

4、选择特性

这里选取【几何图形】，这样就能输出坐标；

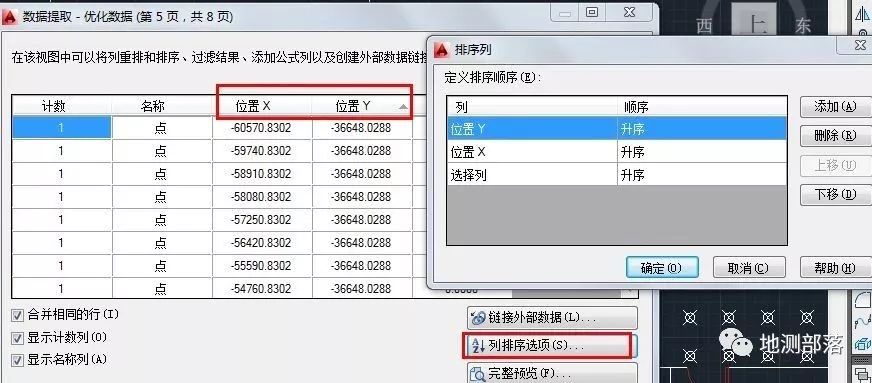

5、优化数据

这里可以自定义排序规则

6、输出

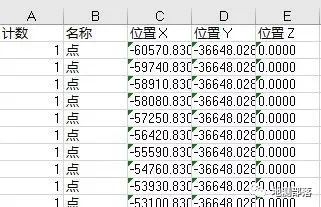

7、坐标查看

然后，再根据实际情况，修改点号，使点号与点位坐标对应。

注：该种情况要求点位非常准确，不然排序会非常麻烦；尽管提供了排序规则，但是也会出现排序错误，要对数据进行复查。

结论

CAD尽管为大家提供了提取坐标的方法，但是无法对应的点号，还是有些工作量。听说南方CASS可以将点号与坐标一起导出，以后再测试。

excel坐标批量导入cad的方法如下：

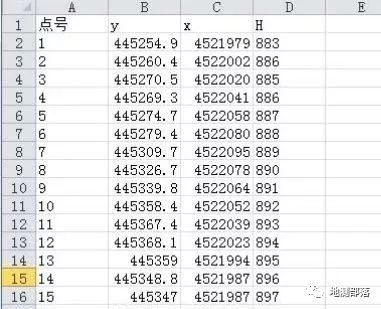

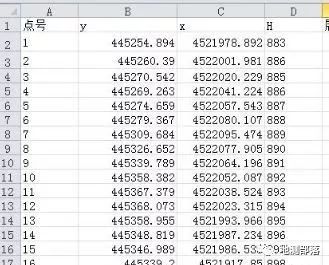

步骤一、cad如何批量导入坐标?首先，将要批量导入CAD的高程坐标导入到excel中。

步骤二、在excel中新建E列为展点划线，新建F列为注释。

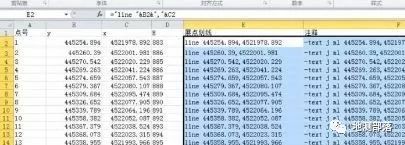

步骤三、在excel表格的E列中输入如下公式：【="line"&B2&","&C2】，在F列中输入如下公式：【="-text j ml"&B2&","&C2&""&5&"0 A"&A2&D2】选中E2和F2列，在右下角实心光标变成十字时下拉，将E列和F列进行充填序列，将excel坐标批量导入cad。

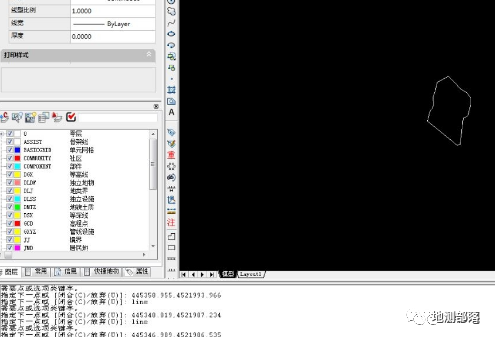

步骤四、复制E列数据导入cad命令行，可以看到生成的图形文件。

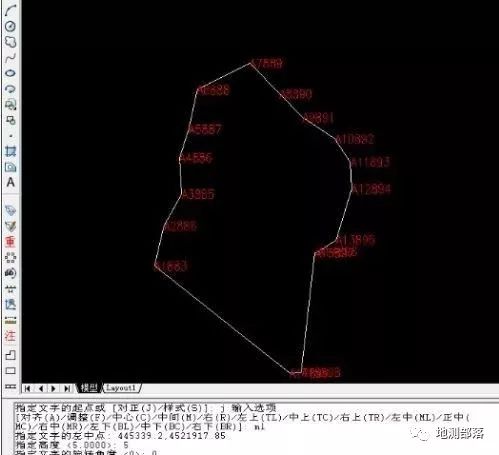

步骤五、复制F列数据粘贴至CAD命令行，excel坐标批量导入cad完成。
