前言

此次系列文章，作为计算机网络初级课程分享，其中涉及到的设备基本配置，使用 HUAWEI 、Cisco设备，涉及到华为、思科官方提供的网络实验模拟器–ENSP、GNS3

一、认识 RIP 协议

协议基本信息

RIP ： 路由信息协议

• 分为三个版本RIPV1 RIPV2（在IPV4中使用），RIPNG（在IPV6中使用）
• RIPV1：是一种有类别的距离矢量型路由协议
• RIPV2：是一种无类别的距离矢量型路由协议
• 通过发送数据包进行路由信息的交互：request（请求） response （响应）；
• 数据包封装基于UDP发送，端口号520（RIPNG 521），
• 周期性发送，周期更新时间为 30 s ，
• RIPV2 发送路由更新地址 224.0.0.9 （ RIPV1 使用255.255.255.255）；
• cost （metric） 计算方式： 路由信 息每经过一次路由器的转发，metric值增加 1 ， 最大值15 ，16代表着不可达。

周期跟新方式

使用异步更新方式（25.5-30s）
异步跟新：在路由器运行RIP协议，第一次周期跟新结束后，会通过随机散列算法，算出下一次周期跟新的时间–30-30*随机值 随机值：0–0.15

计时器(Cisco)

计时器:
1.30s周期跟新
2.无效计时器：180s
3.刷新计时器：240s
4.抑制计时器：180s

计时器(HUAWEI)

更新计时器：30s
无效计时器：180
垃圾回收计时器：120

RIP 防环机制

• 水平分割机制
• 毒性逆转水平分割（触发跟新）
• 最大跳数15跳
• 抑制计时器（120 s）

二、配置

1、网络拓扑

2、实验配置

启动rip

# R1
[r1]rip
[r1-rip-1]version 2
[r1-rip-1]undo summary
[r1-rip-1]network 1.0.0.0
[r1-rip-1]network 12.0.0.0
#R2
[r2]rip
[r2-rip-1]version 2
[r2-rip-1]undo summary
[r2-rip-1]network 12.0.0.0
[r2-rip-1]network 2.0.0.0
[r2-rip-1]network 23.0.0.0
#R3
[r3]rip
[r3-rip-1]version 2
[r3-rip-1]undo summary
[r3-rip-1]network 23.0.0.0
[r3-rip-1]network 3.0.0.0

测试通信

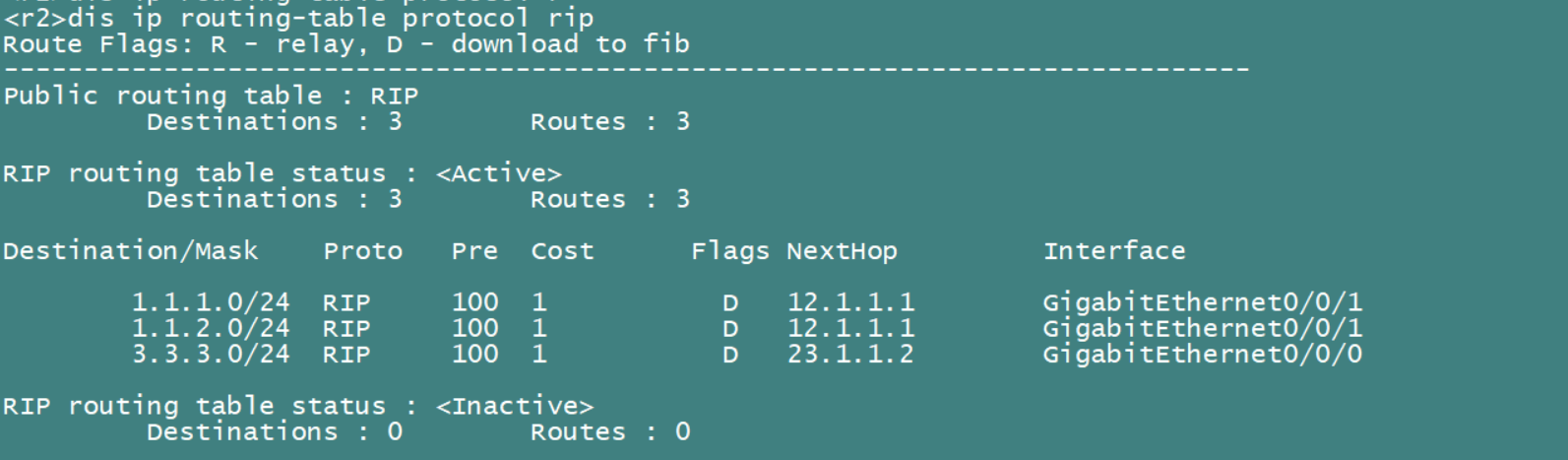

查看r2 rip协议路由表

r1开始汇总路由

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]rip summary-address 1.1.0.0 255.255.252.0

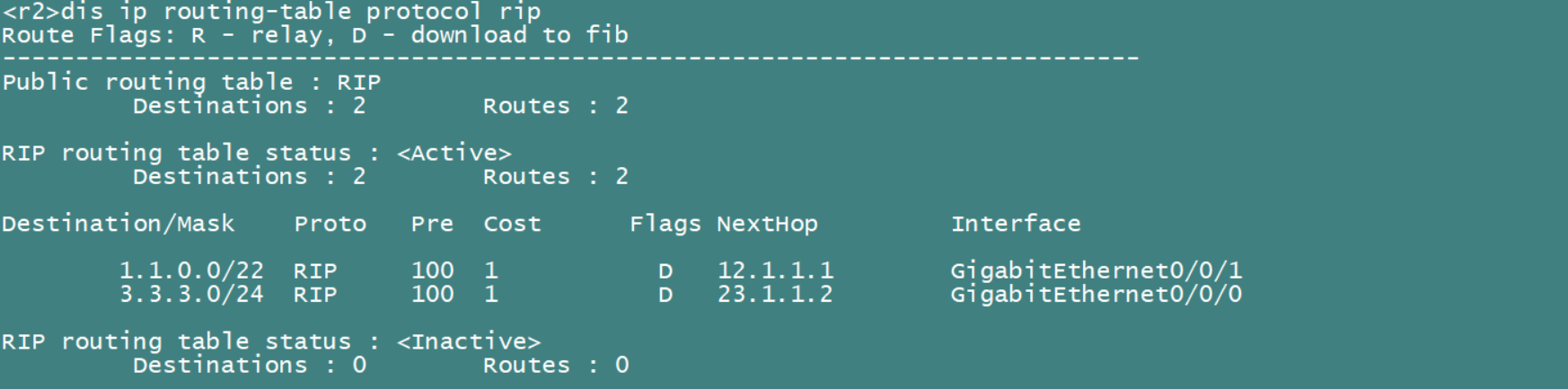

查看r2 rip协议路由表

修改rip计时器

[r1]rip
[r1-rip-1]timers rip 15 90 60
[r2]rip
[r2-rip-1]timers rip 15 90 60
[r3]rip
[r3-rip-1]timers rip 15 90 60

下发缺省

[r3-rip-1]default-route originate

查看R1、R2路由表


测试
