开发安卓APP的五种框架界面设计

开发安卓app,我们需要美观的界面，然后这些界面，我们必须要掌握的就是对应的框架布局，本次博客，我们将进行app界面的五种框架布局，并给出对应的界面设计的例子

（一）、线性布局框架

1、简单介绍如下：

线性布局是Android中较为常用的布局方式，使用LinearLayout标签。线性布局主要有两种形式，一种是水平线性布局，一种是垂直线性布局。需要注意的是Android的线性布局不会换行，当组件一个挨着一个地排列到头之后，剩下的组件将不会被显示出来。

2、实例如下：

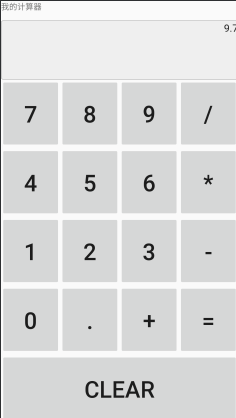

计算器的布局

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"android:orientation="vertical"android:layout_weight="12"tools:context=".work1"><TextViewandroid:layout_width="match_parent"android:layout_height="wrap_content"android:layout_weight="1"android:text="@string/work1"/><EditTextandroid:layout_width="match_parent"android:layout_height="wrap_content"android:layout_weight="5"android:text="9.7"android:inputType="none"android:gravity="right"android:background="@drawable/edit_bg"/><LinearLayoutandroid:layout_width="match_parent"android:layout_height="wrap_content"android:orientation="horizontal"android:layout_weight="3"><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:layout_weight="1"android:textSize="@dimen/Size"android:text="7"/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:textSize="@dimen/Size"android:layout_weight="1"android:text="8"/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:textSize="@dimen/Size"android:layout_weight="1"android:text="9"/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:textSize="@dimen/Size"android:layout_weight="1"android:text="/"/></LinearLayout><LinearLayoutandroid:layout_width="match_parent"android:layout_height="wrap_content"android:orientation="horizontal"android:layout_weight="3"><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:layout_weight="1"android:textSize="@dimen/Size"android:text="4"/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:textSize="@dimen/Size"android:layout_weight="1"android:text="5"/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:textSize="@dimen/Size"android:layout_weight="1"android:text="6"/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:textSize="@dimen/Size"android:layout_weight="1"android:text="*"/></LinearLayout><LinearLayoutandroid:layout_width="match_parent"android:layout_height="wrap_content"android:orientation="horizontal"android:layout_weight="3"><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:textSize="@dimen/Size"android:layout_weight="1"android:text="1"/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:textSize="@dimen/Size"android:layout_weight="1"android:text="2"/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:layout_weight="1"android:textSize="@dimen/Size"android:text="3"/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:layout_weight="1"android:textSize="@dimen/Size"android:text="-"/></LinearLayout><LinearLayoutandroid:layout_width="match_parent"android:layout_height="wrap_content"android:orientation="horizontal"android:layout_weight="3"><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:layout_weight="1"android:textSize="@dimen/Size"android:text="0"/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:layout_weight="1"android:textSize="@dimen/Size"android:text="."/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:layout_weight="1"android:textSize="@dimen/Size"android:text="+"/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:layout_weight="1"android:textSize="@dimen/Size"android:text="="/></LinearLayout><Buttonandroid:layout_width="match_parent"android:layout_height="wrap_content"android:text="CLEAR"android:textSize="@dimen/Size"android:layout_weight="3"/>
</LinearLayout>

（二）、框架布局框架

1、简单介绍如下：

2、实例如下：

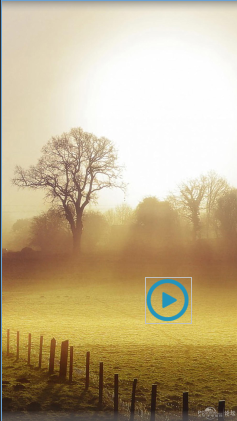

播放视频的界面设计：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:orientation="vertical"android:layout_weight="12"android:layout_height="match_parent"tools:context=".work2"><FrameLayoutandroid:layout_width="match_parent"android:layout_height="match_parent"><ImageViewandroid:layout_width="match_parent"android:layout_height="match_parent"android:layout_gravity="center"android:src="@drawable/view4"/><ImageViewandroid:layout_width="80dp"android:layout_height="80dp"android:id="@+id/play"android:layout_marginTop="480dp"android:layout_marginLeft="249dp"android:visibility="visible"android:src="@drawable/play"/></FrameLayout></LinearLayout>

（三）、表格布局框架

1、简单介绍如下：

有多少个TableRow对象就有多少行，
列数等于最多子控件的TableRow的列数
直接在TableLayout加控件，控件会占据一行
TableLayout属性(也叫全局属性)：*代表所有列
android:shrinkColumns -------设置可收缩的列，(内容过多，则收缩，扩展到第二行，控件没布满TableLayout时不起作用)
android:stretchColumns ------设置可伸展的列，(有空白则填充)
列可以同时具备stretchColumns及shrinkColumns属性
android:collapseColumns ------设置要隐藏的列(索引列从0开始)
内部控件属性：
android:layout_column -------该单元格在第几列显示
android:layout_span -------该单元格占据列数，默认为1

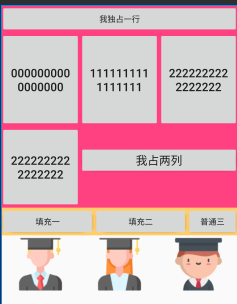

2、实例如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:orientation="vertical"android:layout_weight="5"android:layout_height="match_parent"tools:context=".work4"><TableLayoutandroid:layout_width="match_parent"android:layout_height="wrap_content"android:background="#FF4081"android:layout_weight="4"android:shrinkColumns="0,1,2"><Buttonandroid:text="我独占一行"/><TableRowandroid:layout_weight="1"><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:text="0000000000000000"android:textSize="20dp"/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:text="1111111111111111"android:textSize="20dp"/><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:text="2222222222222222"android:textSize="20dp"/></TableRow><TableRowandroid:layout_weight="1"><Buttonandroid:layout_width="match_parent"android:layout_height="match_parent"android:text="2222222222222222"android:textSize="20dp"/><Buttonandroid:layout_width="match_parent"android:layout_height="wrap_content"android:layout_span="2"android:text="我占两列"android:textSize="20dp"/></TableRow></TableLayout><TableLayoutandroid:layout_width="match_parent"android:layout_height="wrap_content"android:background="#ffcd6b"android:shrinkColumns="0,1"android:stretchColumns="0,1"><TableRow><Buttonandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:text="填充一"/><Buttonandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:text="填充二"/><Buttonandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:text="普通三"/></TableRow></TableLayout><TableLayoutandroid:layout_width="match_parent"android:layout_height="wrap_content"android:shrinkColumns="0,1,2"android:layout_weight="5"android:stretchColumns="0,1,2"><TableRow><ImageViewandroid:layout_width="100dp"android:layout_height="100dp"android:src="@drawable/pto5"/><ImageViewandroid:layout_width="100dp"android:layout_height="100dp"android:src="@drawable/pto6"/><ImageViewandroid:layout_width="100dp"android:layout_height="100dp"android:src="@drawable/pto7"/></TableRow></TableLayout>
</LinearLayout>

（四）、绝对布局框架

1、简单介绍如下：

AbsoluteLayout(绝对布局)
又可以叫做坐标布局，可以直接指定子元素的绝对位置（xy）
由于手机屏幕尺寸差别比较大
使用绝对定位的适应性会比较差，在屏幕的适配上有缺陷
AbsoluteLayout子类控件的属性
android:layout_x=”35dip” 控制当前子类控件的x位置
android:layout_y=”40dip” 控制当前子类控件的y位置

2、实例如下：

<?xml version="1.0" encoding="utf-8"?>
<AbsoluteLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent" android:layout_height="match_parent"><Buttonandroid:id="@+id/button"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_x="236dp"android:layout_y="94dp"android:text="Button" /><Buttonandroid:id="@+id/button2"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_x="143dp"android:layout_y="166dp"android:text="Button" /><Buttonandroid:id="@+id/button3"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_x="33dp"android:layout_y="263dp"android:text="Button" />
</AbsoluteLayout>

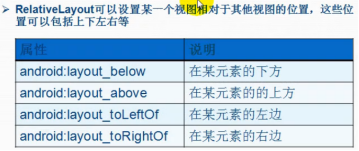

（五）、相对布局框架

1、简单介绍如下：

2、实例如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:orientation="vertical"android:layout_weight="12"android:layout_height="wrap_content"tools:context=".work3"><RelativeLayoutandroid:layout_width="match_parent"android:layout_weight="8"android:layout_height="wrap_content"><ImageViewandroid:layout_width="match_parent"android:layout_height="wrap_content"android:id="@+id/back"android:src="@drawable/pto4" /><ImageViewandroid:layout_width="130dp"android:layout_height="130dp"android:id="@+id/pto"android:layout_marginTop="70dp"android:layout_marginLeft="5dp"android:src="@drawable/pto"/><EditTextandroid:layout_width="match_parent"android:layout_height="wrap_content"android:id="@+id/edit"android:layout_marginTop="70dp"android:hint="@string/work31"android:layout_marginLeft="5dp"android:layout_toRightOf="@id/pto"/><EditTextandroid:layout_width="match_parent"android:layout_height="wrap_content"android:id="@+id/edit1"android:hint="@string/work32"android:inputType="textPassword"android:layout_marginTop="120dp"android:layout_marginLeft="5dp"android:layout_toRightOf="@id/pto"/><CheckBoxandroid:layout_width="90dp"android:layout_height="wrap_content"android:id="@+id/left"android:layout_toRightOf="@id/pto"android:layout_marginLeft="5dp"android:text="记住密码"android:layout_below="@+id/edit1"/><CheckBoxandroid:layout_width="90dp"android:layout_height="wrap_content"android:layout_below="@+id/edit1"android:id="@+id/right1"android:layout_toRightOf="@+id/left"android:text="自动登录"/></RelativeLayout><Buttonandroid:layout_width="match_parent"android:layout_height="wrap_content"android:text="登录"/><LinearLayoutandroid:layout_width="match_parent"android:layout_height="wrap_content"android:orientation="horizontal"><TextViewandroid:layout_width="match_parent"android:layout_weight="1"android:layout_height="wrap_content"android:textColor="#FF4081"android:text="忘记密码？"/><TextViewandroid:layout_width="match_parent"android:layout_weight="1"android:layout_height="wrap_content"android:textColor="#FF4081"android:gravity="right"android:text="注册账号"/></LinearLayout>
</LinearLayout>

本次博客的页面布局框架就讲解到这里哦，感谢大家查看，记得点赞留言评论哦！
