页写入

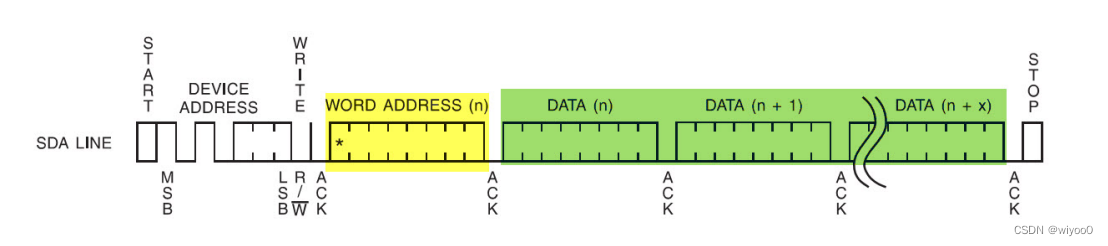

原理

stm32的EEPROM（24C02）的一页只有8个字节  组织架构是256 * 8bits = 2k（bits）

 步骤：

1、起始信号

2、检查总线是否忙碌

3、发送EEPROM设备地址和发送方向

4、发送要写入的单元格地址

5、开始发送数据

6、发送完响应noack 停止发送

7、结束信号

注意：以上的每一步都需要响应EV事件

代码

//-----------------------对EEPROM进行页写入----------------------------------
// buffer : 要写入的缓冲区数据
// addr   ：要写入的单元格地址
// num	 ：要写入的数据数量  不能超过页大小 8位
uint16_t EEPROM_Page_write(u8 *buffer, u8 addr, uint8_t num)
{//查询总线是否忙碌TimeOut_count = I2C_time_out;while (I2C_GetFlagStatus(EEPROM_I2C, I2C_FLAG_BUSY)){if ((TimeOut_count--) == 0)return I2C_timeout_callback(4);}//发送起始信号I2C_GenerateSTART(EEPROM_I2C, ENABLE);//等待EV5事件响应TimeOut_count = I2C_time_out;while (!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_MODE_SELECT)){if ((TimeOut_count--) == 0)return I2C_timeout_callback(5);}//发送要写入的EEPROM的地址和读写方向I2C_Send7bitAddress(EEPROM_I2C, EEPROM_ADDRESS, I2C_Direction_Transmitter);//等待EV事件响应TimeOut_count = I2C_time_out;while (I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED) != SUCCESS){if ((TimeOut_count--) == 0)return I2C_timeout_callback(6);}//发送要写入EEPROM的单元地方I2C_SendData(EEPROM_I2C, addr);//等待EV事件响应TimeOut_count = I2C_time_out;while (I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_BYTE_TRANSMITTED) != SUCCESS){if ((TimeOut_count--) == 0)return I2C_timeout_callback(7);}while (num--){//发送要写入的数据I2C_SendData(EEPROM_I2C, *buffer);//要写入的数据指针递增buffer++;//等待EV事件响应TimeOut_count = I2C_time_out;while (I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_BYTE_TRANSMITTED) != SUCCESS){if ((TimeOut_count--) == 0)				return I2C_timeout_callback(8);}}//发送停止信号I2C_GenerateSTOP(I2C1, ENABLE);//写完马上读会出错  在写入时是不能读的Wait_for_StandBy();return 0;
}

连续写

原理

 这里介绍了 AT24C02的内存内部架构是 32页的8byte组成的  32*8byte = 256 byte

所以stm32这I2C对EEPROM最多写入256个byte

关于连续写入会遇到的几个问题：

1、写入的单元格地址不一定是每一页的起始位，导致后面连续页写入位置对不齐，导致数据写入失败

2、 将连续的写入最后凑不满一页的几个字节单独写入，有助于提高效率

 关于解决的方法就是：算出对不齐的位数，从要写入的数据中选出可以凑满一页的数据先行讲那一页进行凑满，后续再按正常对齐的方式进行写入。

代码

//buffer ： 要写入的数据
//addr   ： 要写入的单元格地址
//num    ： 要写入的数据数量
uint16_t I2c_Buffer_write(u8 *buffer, u8 addr, u16 num)
{u16 Num_Page, Num_Single, count, aaddr;	//算出是否对齐位置  count = addr % EEPROM_PAGE_SIZE;		//没对齐的话  aaddr代表需要单独写入的位数  为了凑齐一页的数量aaddr = EEPROM_PAGE_SIZE - count;			//如果对齐了if (count == 0){//算出需要插入的页数  和凑不满一页的单独数Num_Page = num / EEPROM_PAGE_SIZE;Num_Single = num % EEPROM_PAGE_SIZE;//若凑不满一页  则直接写入if (Num_Page == 0){EEPROM_Page_write(buffer, addr, Num_Single);Wait_for_StandBy();}else{//先写入需要的页数while (Num_Page--){EEPROM_Page_write(buffer, addr, EEPROM_PAGE_SIZE);Wait_for_StandBy();//每写一页都需要将  数据指针和单元格地址指针进行位移buffer += EEPROM_PAGE_SIZE;addr += EEPROM_PAGE_SIZE;}//如果有凑不满一页的位数if (Num_Single){EEPROM_Page_write(buffer, addr, Num_Single);Wait_for_StandBy();}}}//若没有对齐else{//算出凑满第一页后还需要写入的位数num = num - aaddr;//算出凑满后还需要写入的页数Num_Page = num / EEPROM_PAGE_SIZE;//算出多余的凑不满一页的位数Num_Single = num % EEPROM_PAGE_SIZE;//若凑满一页后 不满一页的的话 直接写入if (Num_Page == 0){EEPROM_Page_write(buffer, addr, aaddr);Wait_for_StandBy();}else{//若有凑不满一页的if(count){//先写入凑满一页的位数EEPROM_Page_write(buffer, addr, aaddr);Wait_for_StandBy();//对数据指针和地址指针进行位移buffer += aaddr;addr += aaddr;}//接下来的操作跟对齐的操作一样while (Num_Page--){EEPROM_Page_write(buffer, addr, EEPROM_PAGE_SIZE);Wait_for_StandBy();buffer += EEPROM_PAGE_SIZE;addr += EEPROM_PAGE_SIZE;}if (Num_Single){EEPROM_Page_write(buffer, addr, Num_Single);Wait_for_StandBy();}}}return 1;
}

连续读

原理

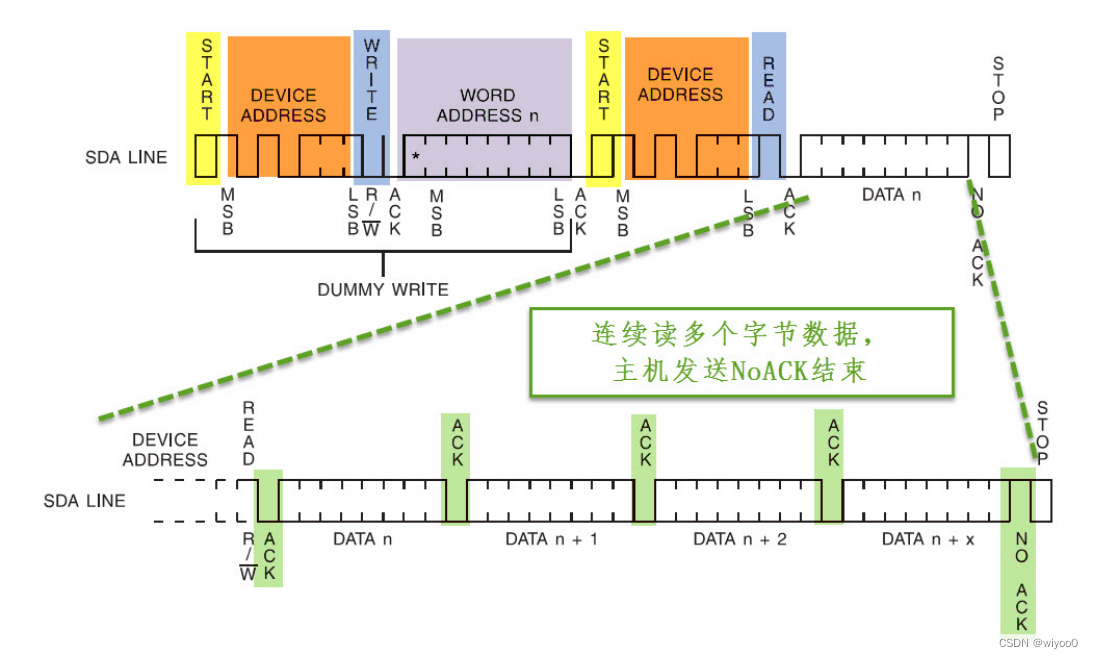

 从上面第一张步骤：

1、发送起始信号

2、发送要接收的EEPROM地址和发送方向

3、发送要接收的单元格地址

4、发送要写入的EEPROM地址和接收方向

5、开始接收数据

6、接收完毕发送noack应答结束传输

7、发送结束信号

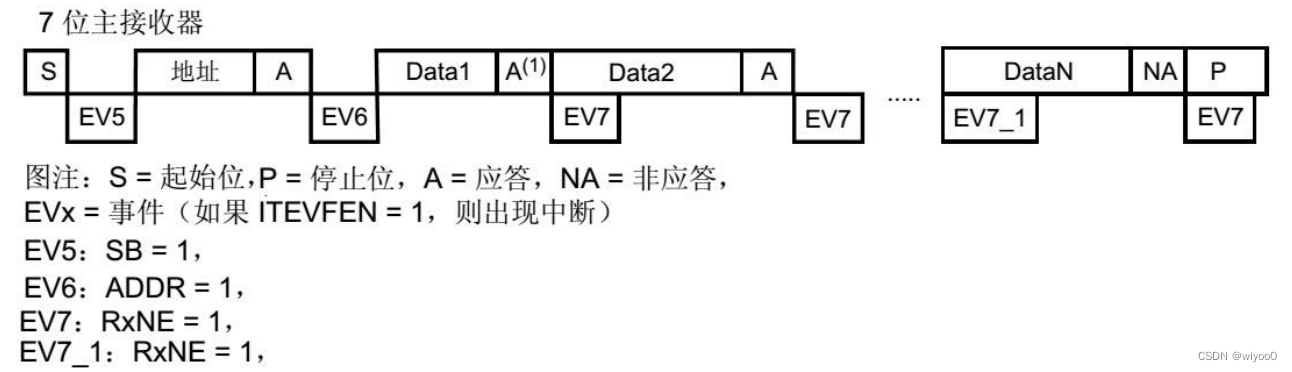

注意：以上的每一步都需要响应EV事件

代码

// EPPROM_Random_Read  :  连续读取
// addr : 要读取的单元格地址
// DATA ：读取的内容存放区
// num  ：要读取的数据数量
uint32_t EPPROM_Random_Read(u8 addr, u8 *Data, u16 num)
{//*((u8 *)0x4001080c) |=0x80;while (I2C_GetFlagStatus(EEPROM_I2C, I2C_FLAG_BUSY)){if ((TimeOut_count--) == 0)return I2C_timeout_callback(99);}//发送起始信号I2C_GenerateSTART(EEPROM_I2C, ENABLE);//等待EV5事件响应TimeOut_count = I2C_time_out;while (!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_MODE_SELECT)){if ((TimeOut_count--) == 0)return I2C_timeout_callback(21);}//发送要写入的EEPROM的地址和读写方向   先选择写方向写入单元格地址I2C_Send7bitAddress(EEPROM_I2C, EEPROM_ADDRESS, I2C_Direction_Transmitter);//等待EV6事件响应TimeOut_count = I2C_time_out;while (I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED) != SUCCESS){if ((TimeOut_count--) == 0)return I2C_timeout_callback(22);}//发送要读取EEPROM的单元地方I2C_SendData(EEPROM_I2C, addr);//等待EV8_2事件响应TimeOut_count = I2C_time_out;while (I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_BYTE_TRANSMITTED) != SUCCESS){if ((TimeOut_count--) == 0)return I2C_timeout_callback(23);}//---------------------------------------------------------------------------------------------------------//-----------------------产生第二次起始信号---------------------------------------------------------//发送起始信号I2C_GenerateSTART(EEPROM_I2C, ENABLE);//等待EV事件响应TimeOut_count = I2C_time_out;while (!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_MODE_SELECT)){if ((TimeOut_count--) == 0)return I2C_timeout_callback(24);}//*********************************读方向************************************************//发送要写入的EEPROM的地址和读方向I2C_Send7bitAddress(EEPROM_I2C, EEPROM_ADDRESS, I2C_Direction_Receiver);//等待EV事件响应TimeOut_count = I2C_time_out;while (I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED) != SUCCESS){if ((TimeOut_count--) == 0)return I2C_timeout_callback(25);}while (num--){if (num == 0){I2C_AcknowledgeConfig(EEPROM_I2C, DISABLE);}else{I2C_AcknowledgeConfig(EEPROM_I2C, ENABLE);}//等待EV事件响应TimeOut_count = I2C_time_out;while (I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_BYTE_RECEIVED) != SUCCESS){if ((TimeOut_count--) == 0)return I2C_timeout_callback(26);}*Data = I2C_ReceiveData(EEPROM_I2C);// printf(" data = %d \r\n",*Data);Data++;}return 1;
}

主函数

#define  Test_num   256/*** @brief  主函数* @param  无* @retval 无*/
int main(void)
{u16 i;u8 buff[Test_num];u8 data[Test_num];//初始化要写入的数据for(i = 0 ; i < Test_num ; i++){buff[i] = i;}/*初始化USART 配置模式为 115200 8-N-1，中断接收*/Debug_USART_Config();//初始化I2CI2C_EE_init();/*调用printf函数，因为重定向了fputc，printf的内容会输出到串口*/printf("\r\n IIC实验 \r\n");	I2c_Buffer_write(buff , 0x45 , Test_num);EPPROM_Random_Read(0x45 , data, Test_num);printf(" \r\n EEPROM读写实验结束 data =  \n");for ( i = 0; i < Test_num; i++){printf("%d ",data[i]);}while(1){	}	}

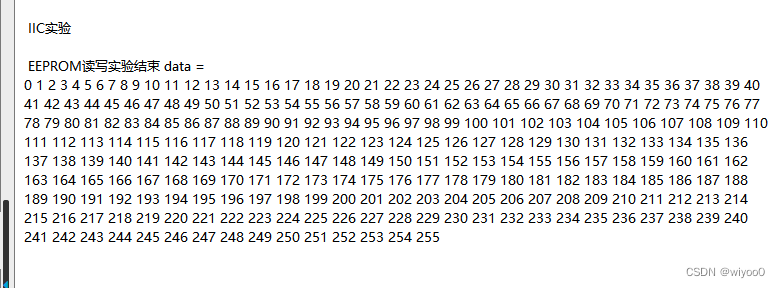

结果截图
