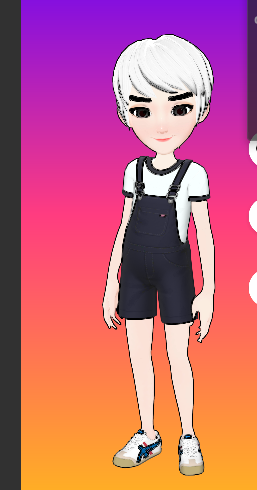

前段时间美术想要一些角色描边的效果，一开始做了外描边，但是美术想要身体内也有描边效果

类似这种描边，如果用外描边是没办法实现的。

这时候就需要能描述内描边的算法。

从实现来看，包括内描边的算法可以做的方式包括：

1.身体分开描边：

也就是衣服一次外描边，身体一次外描边，头发一次外描边。。。。

好处：容易操作，而且效果可以控制。

坏处：drawcall会多很多，相当于每个配件都多一个dc，相当于多了一倍的dc。如果角色多，那就很恐怖了。。。

2.算法描边：

（1）卷积描边：

这种算法是用了边缘检测的方式来实现的，边缘检测的目的是识别数字图像中亮度变化明显的点。

一般的卷积有Sobel， Laplacian， Canny filter等。

Sobel Kernel通常采用两个3x3的矩阵来表示。由于Sobel滤波是检测一个方向上（一阶）的色彩或者亮度的梯度变化，所以需要在水平和垂直方向进行两次卷积。其两个卷积核(Sobel算子 - Sobel Operator)分别如下：

我们分别获得水平和垂直的结果后将其相加

,这样通过判断G是否大于一个阈值，我们就能判断这个像素是否属于边缘。

另一方面，Laplacian算子是一个二阶的微分算子，所以只需一个卷积核就能够检测到边缘，其缺点是对于噪声（Noise）比较敏感，如果图像中有比较多的噪声可能处理出来的结果会有很多噪点。

传统的实现方式就不说了，网上有很多相关的算法。

因为他们都是3x3的矩阵，所以我们运算时需要9次采样。如果我们运行在手机上会法线卡顿明显（gpu运算量加大）

那么如果我们想要一个折中的算法，而且又能体现出内描边的效果，我就放弃了3x3的矩阵，用2x2的矩阵来实现。

卷积计算这里有个特点：9个数值相加后为0，这样才能保证我们的权重总值时1。

那么基于这个特点，我们用2x2的矩阵时就可以参考这个特点了。

算法原理是：

float2x2 sobel= float2x2(1, 1,1, 1);

这里申请了2x2的矩阵，全是1，这个矩阵主要用于采样邻近的四个斜对角的点的像素。然后我们需要再采样一个正常的当前像素乘（-4）的值来平衡整个权重

int forLen = 2;for (int m = 0; m < forLen; m++)for (int n = 0; n < forLen; n++){sobelH += tex2D(_MainTex, i.uv + offsets[m * forLen + n] * adjacentPixel) *laplacianOperator[m][n];}sobelH += tex2D(_MainTex, i.uv) * -1 * forLen * forLen;

这就是整个shader中最耗时的地方了做了五次采样。

其他都是正常的算法了。

另外想说的是，sobel算子他需要算开根号

我们其实并不需要，只需要算平方后我们把值整体缩小就好了。（或者输入时让美术输入更大的值起步）

整个算法如下：

struct v2f_outline
{float2 uv: TEXCOORD0;float4 pos : SV_POSITION;float3 normal : TEXCOORD1;
};v2f_outline vert_sobal(appdata v){v2f_outline o;o.pos = UnityObjectToClipPos(v.vertex);o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);return o;}
float4 fragColor_sobel(v2f_outline i) : COLOR{half offset = 1;float2 offsets[4] = {float2(-offset, offset),float2(offset, offset),float2(-offset, -offset),float2(offset, -offset)};float2x2 sobel = float2x2(1, 1,1, 1);float4 sobelH = float4(0, 0, 0, 0);float2 adjacentPixel = _MainTex_TexelSize.xy * _AdjacentPixel;int forLen = 2;for (int m = 0; m < forLen; m++)for (int n = 0; n < forLen; n++){sobelH += tex2D(_MainTex, i.uv + offsets[m * forLen + n] * adjacentPixel) *sobel[m][n];}sobelH += tex2D(_MainTex, i.uv) * -1 * forLen * forLen;float sobel = sobelH * sobelH;float4 sceneColor = tex2D(_MainTex, i.uv);float edgeMask = saturate(sobel);float3 EdgeMaskColor = float3(edgeMask, edgeMask, edgeMask);float3 finalColor = saturate((EdgeMaskColor * _OutlineColor.rgb) + (sceneColor.rgb - EdgeMaskColor));return float4(_OutlineColor.rgb, sceneColor.a - 1 + EdgeMaskColor.r);}Pass{Name "SIMPLE_TRANSPARENT"Tags{"LightMode" = "LightweightForward"}CGPROGRAM#pragma vertex vert#pragma fragment fragENDCG}

最后看看效果

另外，关于锯齿可以通过msaa或做模糊来处理

如果想要描边选择区域可以控制，可以用_CameraDepthTexture获取深度信息，然后根据不同的深度显示不同的数据
