GIS数据来源有很大一部分是AutoCAD传统制图格式，而在某些行业比较普及的软件——南方CASS又占据相当的数量。因此，如何读取它值得探讨。

(一)  引言

首先我们了解一下南方CASS特点。它实际是通过对AutoCAD二次开发，将图形属性存放在相应要素的扩展数据(XDATA)中，这部分内容可由命令XDLIST查看。

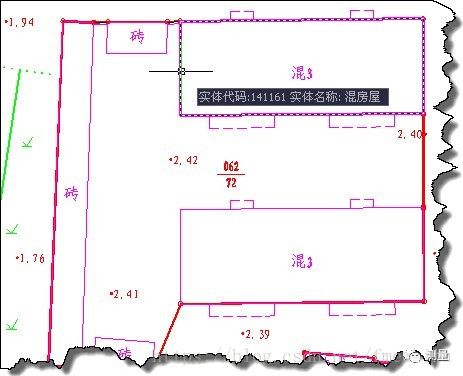

如果你已经安装并已注册CASS，在图形界面将光标放置在要素上，它会显示如下信息：

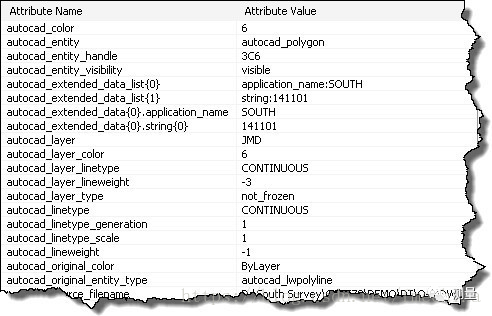

而将数据输出至FME Universal Viewer查看属性，如下：

由此，我们可以不难发现，autocad_extended_data{0}.string{0}字段就是我们关注的要素代码。值得注意的是，autocad_这一前缀是FME添加的，Viewer直接打开数据时默认不显示它。

此外，根据对象的不同，它所附加的扩展信息量也不尽相同。如宗地、图斑、房屋等等，这里不作更详细阐述。但可以明确的是，它们都是按一定规律被组织起来的。

(一)  问题

然而，事实上由于图形生产人员水平及作业习惯的不同，或者各地方要求、规范不一致，导致数据特别是扩展信息的存放位置是“浮动”的。

图3、图4比较可以看出，对于应用名为‘SOUTH’所对应的要素代码autocad_extended_data{*}.string{0}这个顺序号分别是0、1。这是由于通过XDATA命令追加扩展信息，重复执行的不同顺序决定的。

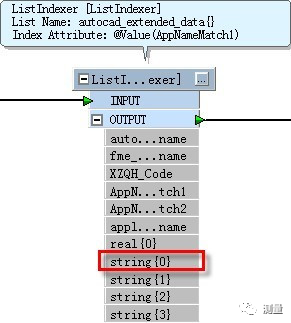

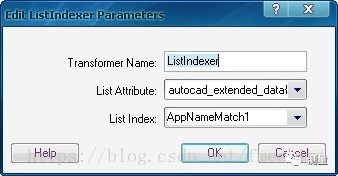

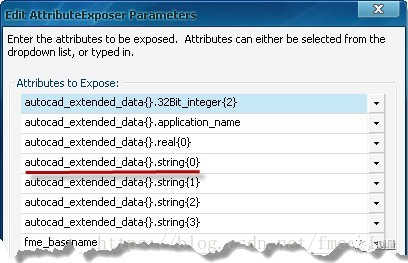

那么，如何获取指定应用名下的信息内容呢？这里用到了表操作类的ListSearcher + ListIndexer，即通过搜索属性表中指定应用名(此处为SOUTH)所在位置，进而将它索引出来。当然，假定我以将所需字段手工暴露。如图

这样，就得到了我们所需要的字段值。

(一)  小结

针对CASS数据，我们利用FME可以综合解决许多图形、属性问题，前提是在对数据进行充分分析的基础之上。而本文所阐述的内容，是本人在使用过程中的一点心得，或许是被你忽视的一个细节。
