文章内容较长建议大家提前收藏，同时欢迎评论转发！！！

虽然现在BIM已经在网络上宣传的热火朝天，但是在我接触的实际项目中，有许多单位对传统的二维平面设计软件AUTOCAD也并不是非常熟悉，或者说使用起来并非得心应手，今天我就将本人近些年来的CAD绘图经验精髓部分总结到一起，以飨大家，希望对大家能有所借鉴，从中能吸取一二，养成良好的绘图习惯、提高绘图速度。同时，本人也希望这是抛砖引玉，借助这个机会和载体，能够使得大家对CAD的使用展开一次交流和讨论，相互提高。

一、100个CAD快捷命令

图形绘制类命令：

1. 圆 C

2. 点 PO

3. 直线 L

4. 圆弧 A

5. 椭圆 EL

6. 表格 TB

7. 矩形 REC

8. 面域 REG

9. 创建块 B

10. 插入块 I

11. 多段线 PL

12. 构造线 XL

13. 图案填充 H

14. 样条曲线 SPL

15. 正多边形 POL

尺寸标注类命令：

16. 线性标注 DLI

17. 对齐标注 DAL

18. 弧长标注 DAR

19. 坐标标注 DOR

20. 半径标注 DRA

21. 折弯标注 DJO

22. 直径标注 DDI

23. 角度标注 DAN

24. 快速标注 QDIM

25. 基线标注 DBA

26. 连续标注 DCO

27. 形位公差 TOL

28. 标记圆心 DCE

29. 折弯线性 DJL

30. 编辑标注 DED

31. 标注样式 DST

图形修改类命令：

32. 删除 E

33. 复制 CO

34. 镜像 MI

35. 偏移 O

36. 阵列 AR

37. 移动 M

38. 旋转 RO

39. 缩放 SC

40. 拉伸 S

41. 裁剪 TR

42. 延伸 EX

43. 打断 BR

44. 合并 J

45. 倒角 CHA

46. 圆角 F

47. 分解 X

文字编辑类命令：

48. 多行文字 MT

49. 单行文字 DT

50. 修改文字 ED

51. 查找替换 FIND

52. 拼写检查 SP

对象特征类命令：

53. 属性管理器 右键+s

54. 捕捉管理器 OS

55. 引线管理器 MLS

56. 图层管理器 LA

57. 文字管理器 ST

58. 单位管理器 UN

59. 颜色管理器 COL

60. 表格管理器 TS

61. 显示图形数据信息 LI

62. 线管理器 IT(线型) IW(线宽) ITS(线比例)

测量捕捉类命令

63. 测量坐标 DI

64. 显示坐标 ID

65. 捕捉设置 DS

66. 快速选择 右键+Q

图形优化类命令

67. 删除重叠线 OVERKILL

68. 清除垃圾 PU

69. 图形优化 实用工具-核查

其它常用命令

70. 重新生成 RED

80. 加载插件 APPLOAD

81. 改变元素上下顺序 DR

82. 正交开关模式 F8

83. 对象捕捉 F3

84. 启用夹点 GRIPS

85. 图元隔离 右键+II

86. 选择类似 右键+T

87. 选择所有 CTRL+A

88.保存文档 CTRL+S

89.带基点复制 CTRL+C

90.带基点粘贴 CTRL+V

91.打印文件 CTRL+P

92.内容搜索 CTRL+F

93.对象追踪 CTRL+W

94.新建文件 CTRL+O

95.打开文件 CTRL+N

96.修改特性 CTRL+1

97.设计中心 CTRL+2

98.显示全图 Z+E

99.显示全屏 Z+A

100. 取消操作 CTRL+Z

二、5大CAD常用插件：

插件1：贱人工具箱

下载地址：http://www.cadzxw.com/6401.html

适用所有行业，所有CAD版本

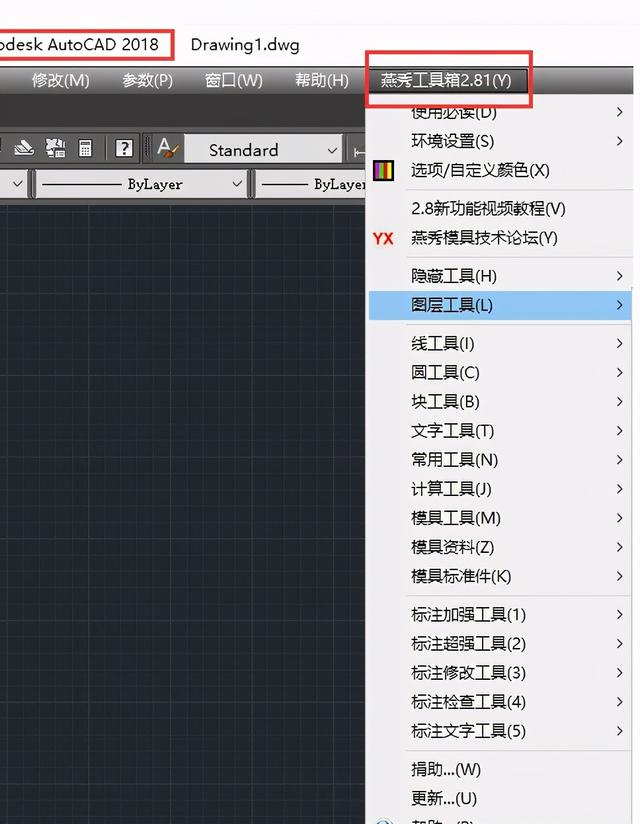

插件2：燕秀工具箱

下载地址：http://www.cadzxw.com/6406.html

适用机械/模具行业，所有CAD版本

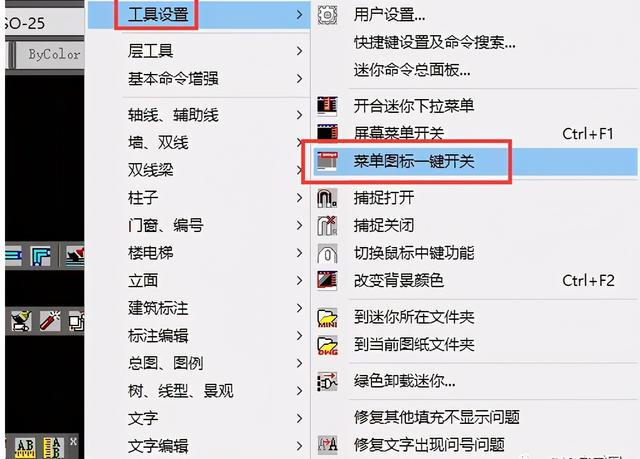

插件3：迷你iMini建筑工具

下载地址：http://www.cadzxw.com/9600.html

建筑、适用所有CAD版本

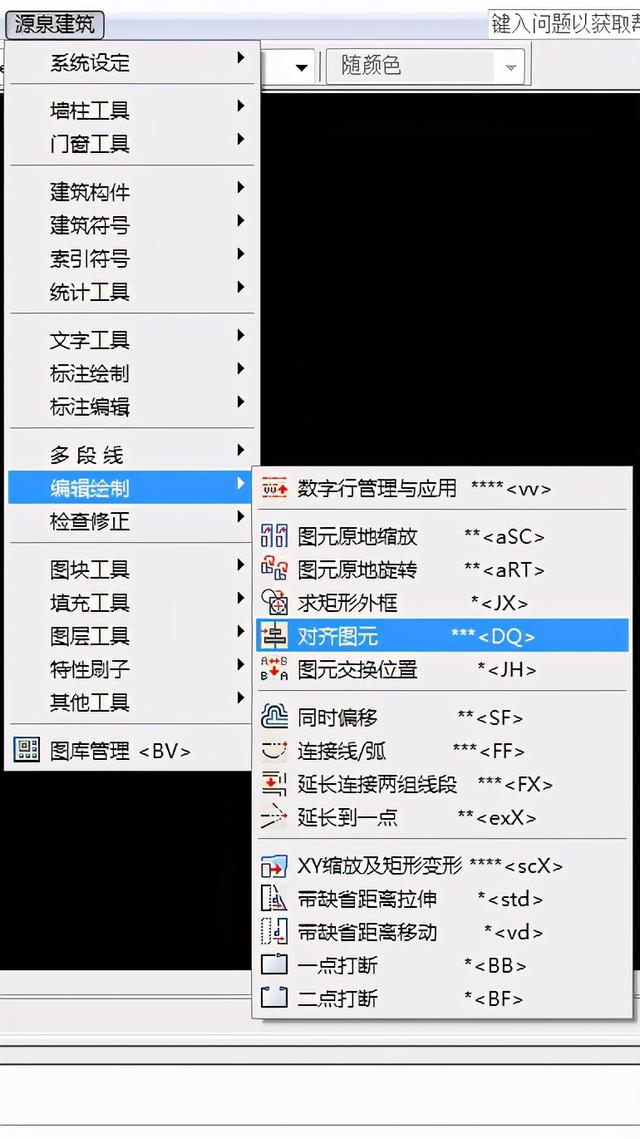

插件4：源泉CAD工具箱

下载地址：http://www.cadzxw.com/17356.html

建筑、装饰适用CAD2004-2019版本

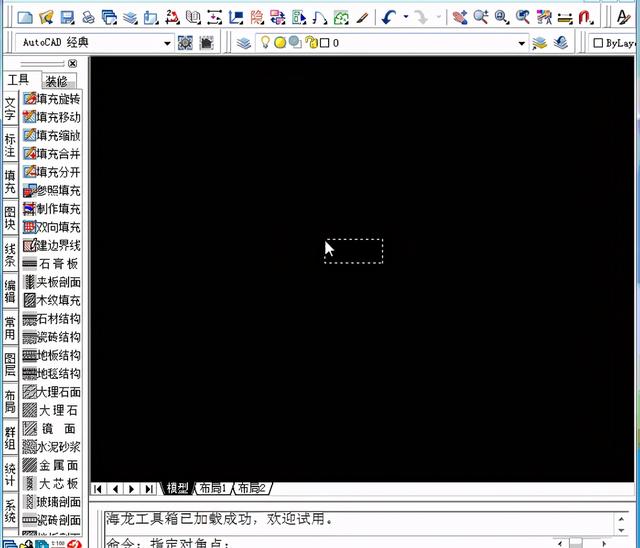

插件5：海龙CAD工具箱

下载地址：http://www.cadzxw.com/17399.html

室内设计，免费版支持到2012

三、10个CAD常见问题

1. CAD模板设置时需要从哪几个方面考虑

答：需要考虑 工作空间 保存版本 图层 文字(字体 字宽 字符) 线(线型 线宽 线比例) 颜色 单位 标注样式 等方面

2. Cad保存至哪一个版本可以是文件最小

答：2004

3. CAD中标注显示不正常

操作：检查图形是否全部处于0标高

4.图形出现错误，提示保存失败。

答：采用文件实用工具中的核查命令，修复错误。

5.如果CAD里的系统变量被人无意更改或一参 数被人有意调整了怎么办？

答：OP选项--配置--重置即可恢复

6.如何减少文件大小？

答：使用-purge，前面加个减号，清理的会更彻底些，

7.如何将自动保存的图形复原

答：AutoCAD将自动保存的图形存放到AUTO.SV$或AUTO?.SV$文件中，找到该文件将其改名为图形

文件即可在AutoCAD中打开。

8.图形不能显示汉字？或输入的汉字变成了问号

答：对应的字型没有使用汉字字体，如HZTXT.SHX等；

9.为什么有些图形能显示，却打印不出来？

如果图形绘制在AutoCAD自动产生的图层 (DEFPOINTS、ASHADE等)上，就会出现这种情 况

10.DWG文件破坏了咋办呀？

文件--绘图实用程序--修复，选中你要修复的，文件。
