时间：2018.4.4 作者：Tom 工作：HWE 说明：已注明转载。 说明：已注明转载。VGA视频信号详解
最近做了一些关于视频的工作，稍微研究了一下V4L2和硬件上的视频知识，其中包括了VGA、component、PAL等信号。在这里总结一下关于VGA信号波形方面的知识。

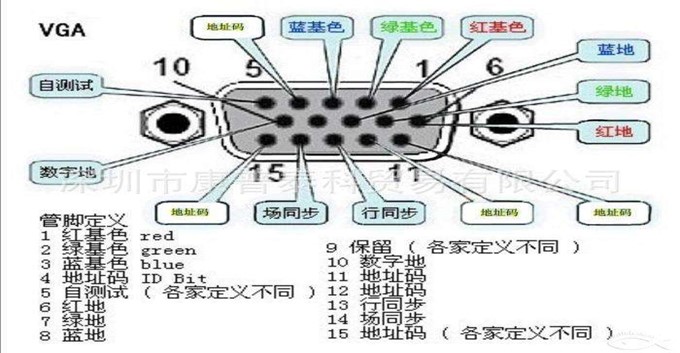

在学习VGA的视频输出的时候，很容易就可以从网上找到相关的引脚定义：
1 红色视频信号(Red, 75 ohm, 0.7 V p-p)
2 绿色视频信号(Green, 75 ohm, 0.7 V p-p)
3 蓝色视频信号(Blue, 75 ohm, 0.7 V p-p)
4显示器标识信号#2(Monitor ID Bit 2)
5地线(Gnd)
6红色视频信号地线(Red Gnd)
7绿色视频信号地线(Green Gnd)
8蓝色视频信号地线(Blue Gnd)
9未连接(No Pin)
10 同步信号地线(Sync Gnd)
11 显示器标识信号#0(Monitor ID Bit 0)
12 显示器标识信号#1/SDA(Monitor ID Bit 1 or SDA)
13 水平／复合同步信号(Horizontal Sync or Composite Sync)
14 垂直同步信号(Vertical Sync)
15 显示器标识信号#3/SCL(Monitor ID Bit 3 or SCL)
根据上面的定义，可以看出VGA其实就是将我们平常的3基色数据放到
