一丶基于跨平台多类型代码编辑器VScode

安装VScode

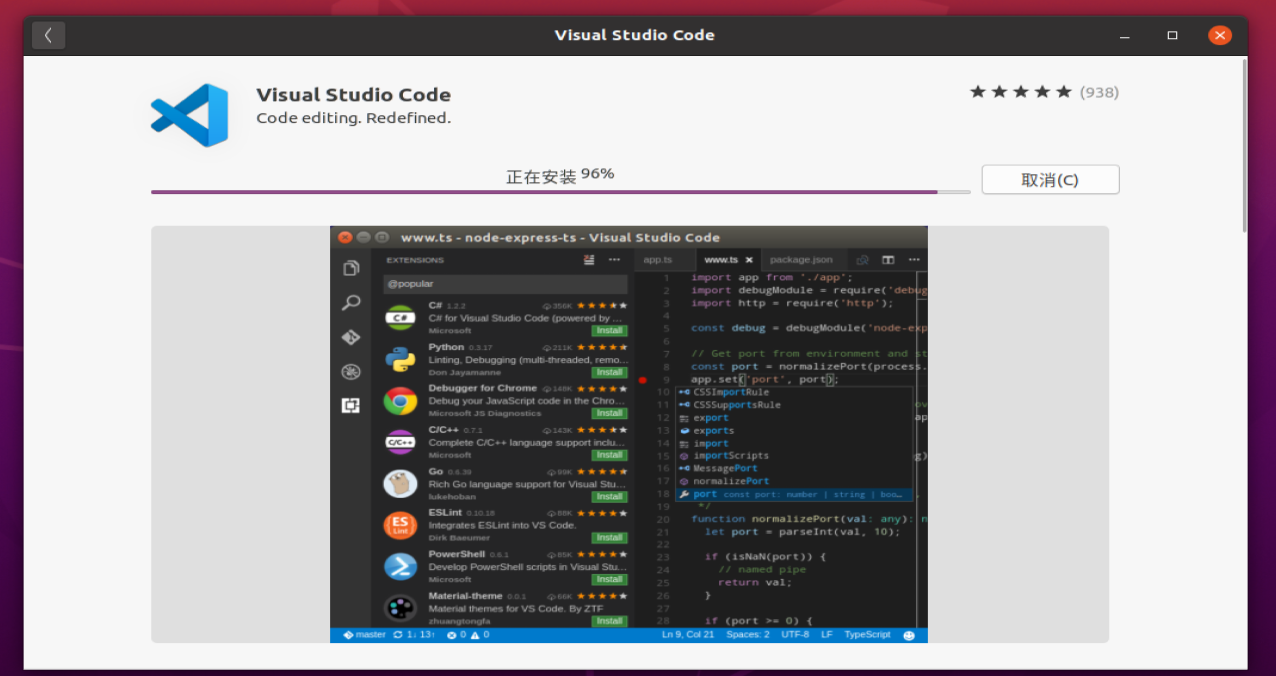

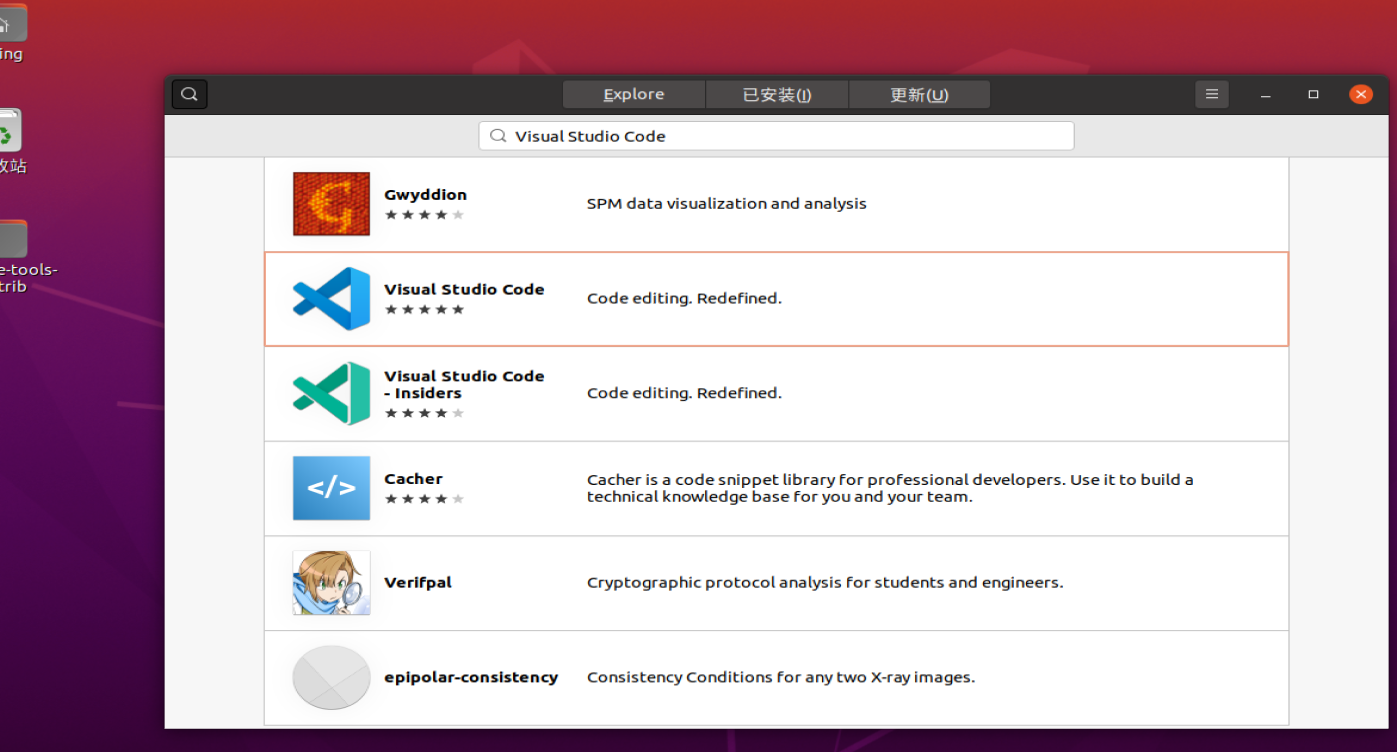

1.在ubuntu桌面找到应用中心,下载vscode

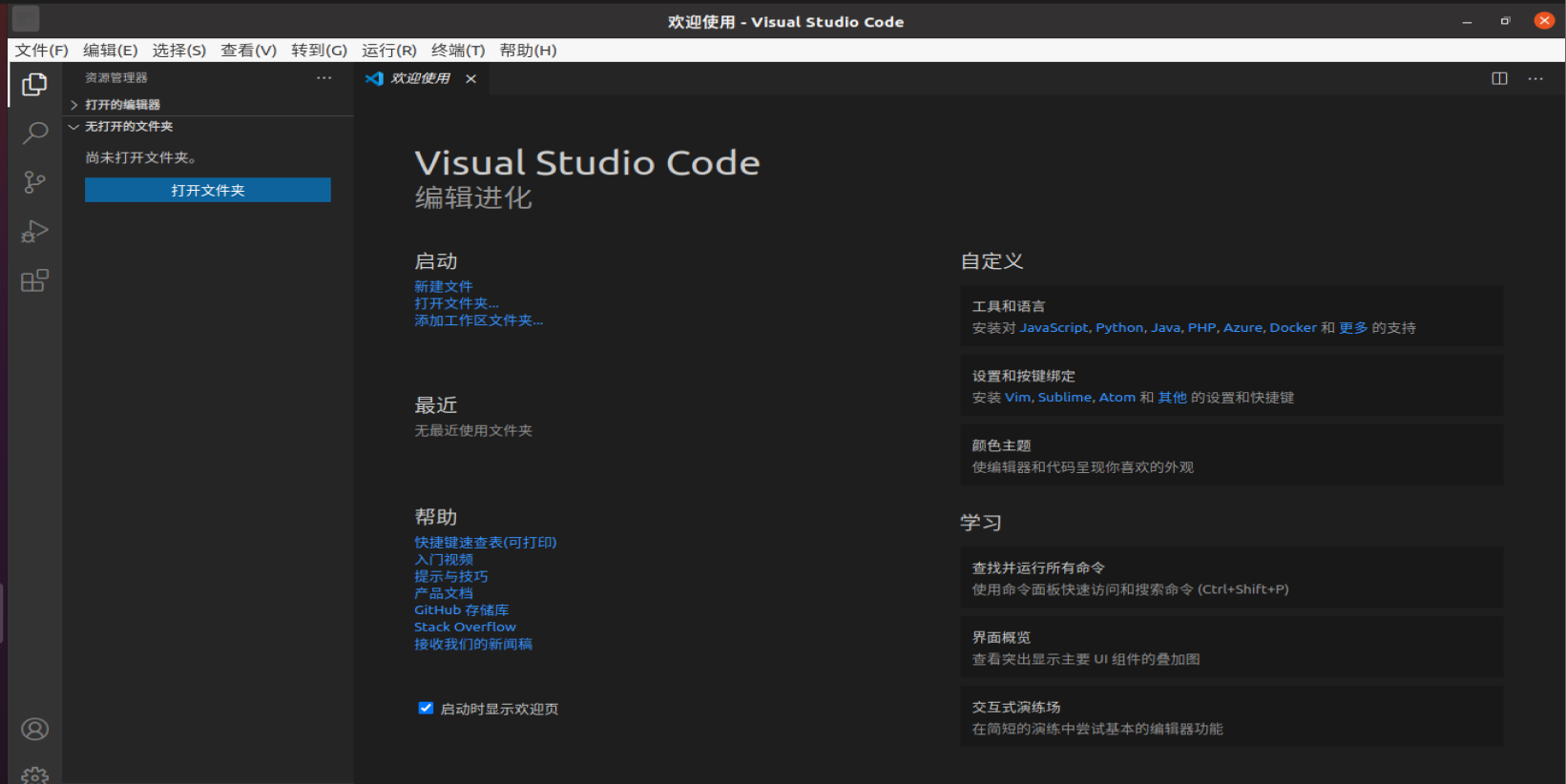

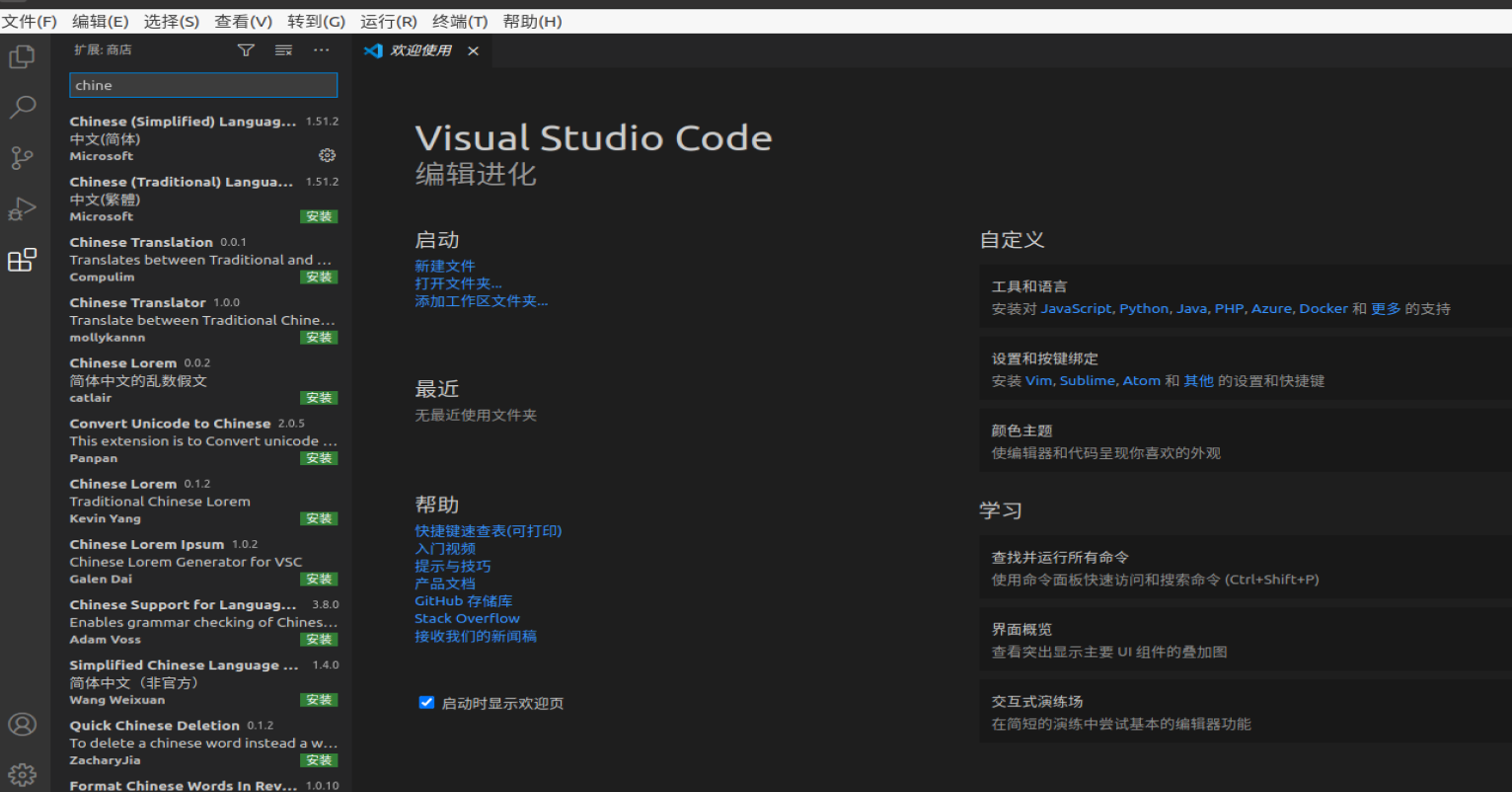

安装完成过后再汉化一下

下载之后安装进去

在ubuntu中用简单应用vscode

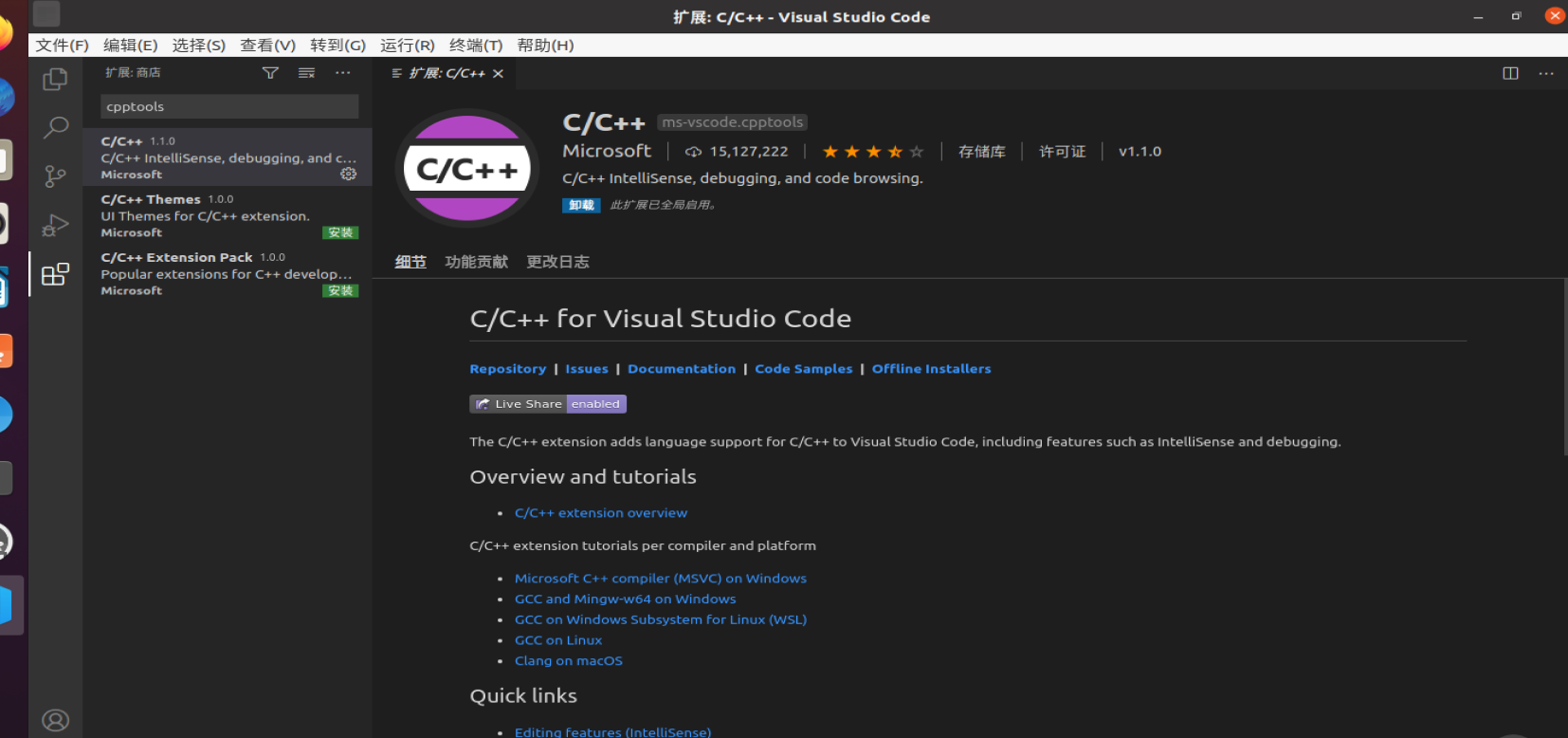

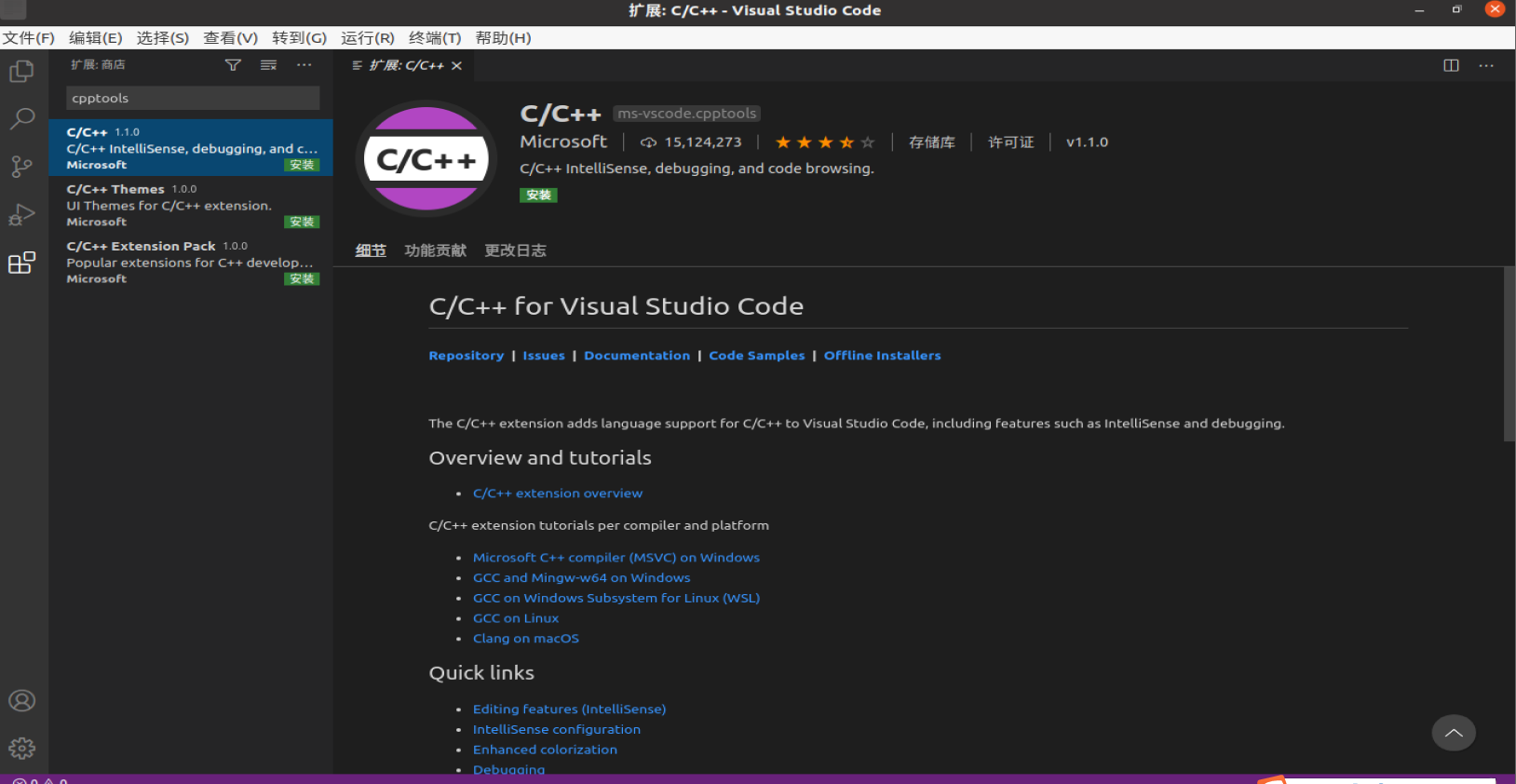

安装vscode的C\C++插件
在vscode中按ctrl+p调出命令行，在上面输入ext install cpptools安装

安装完成

配置launch.json和task.json

在终端新建一个文件夹test0

mkdir test0

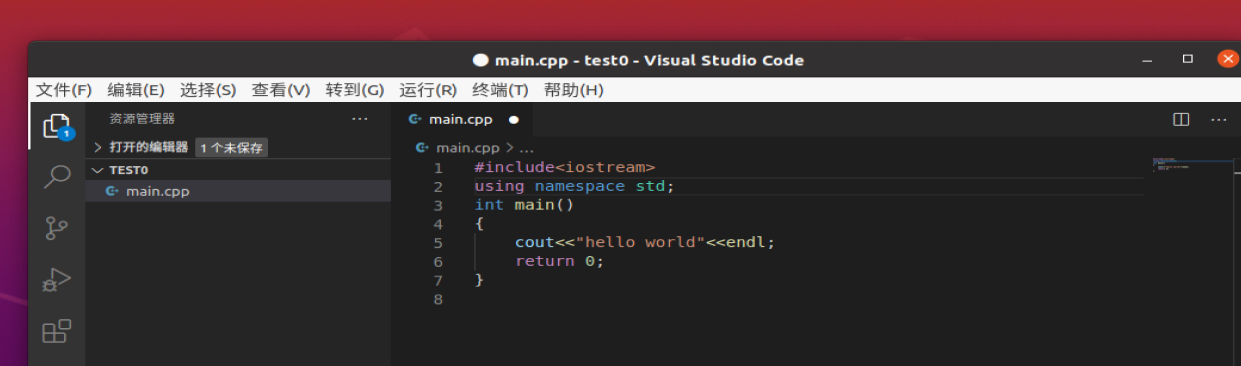

然后在vscode中打开文件夹，在新建一个文件，man.cpp

#include<iostream>
using namespace std;
int main()
{cout<<"hello world"<<endl;return 0;
}

点击f5

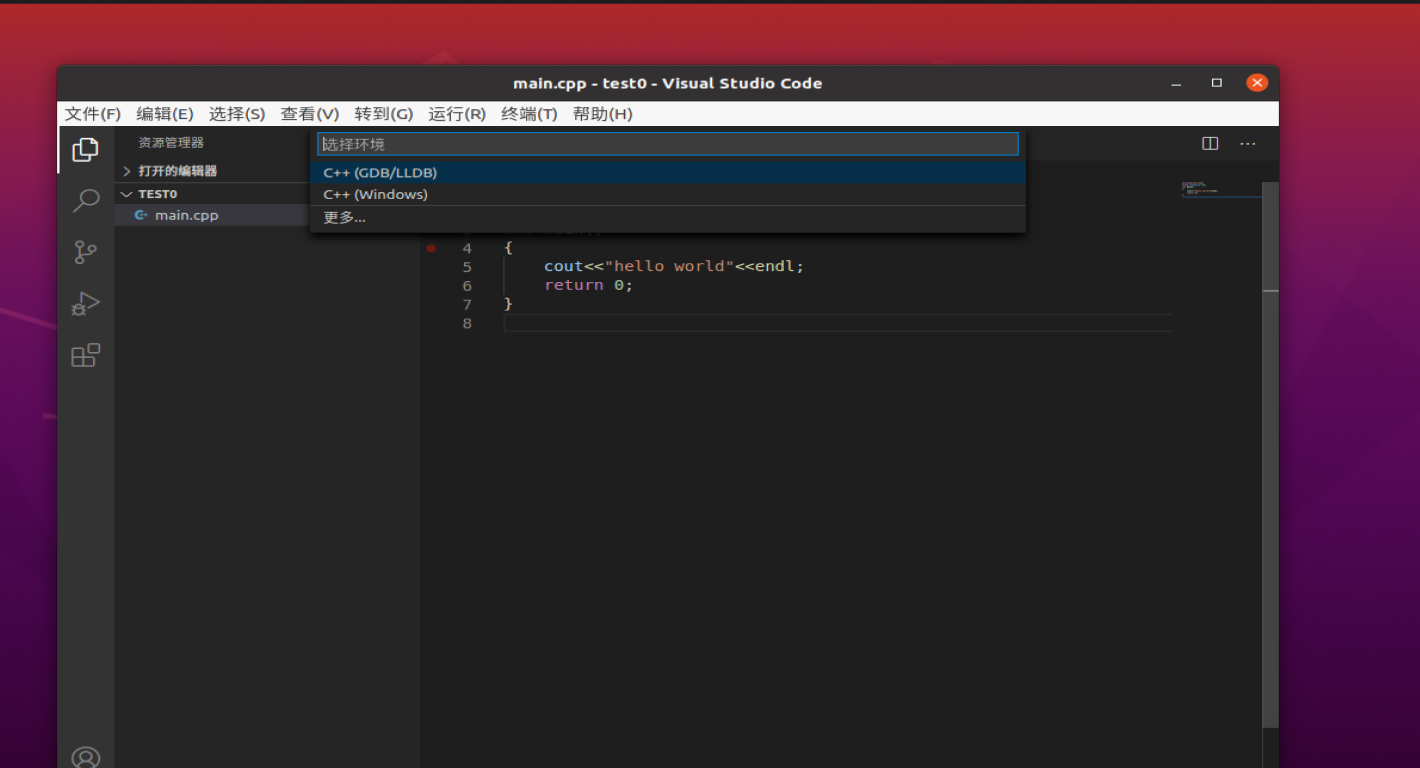

选择第一个

选择g++

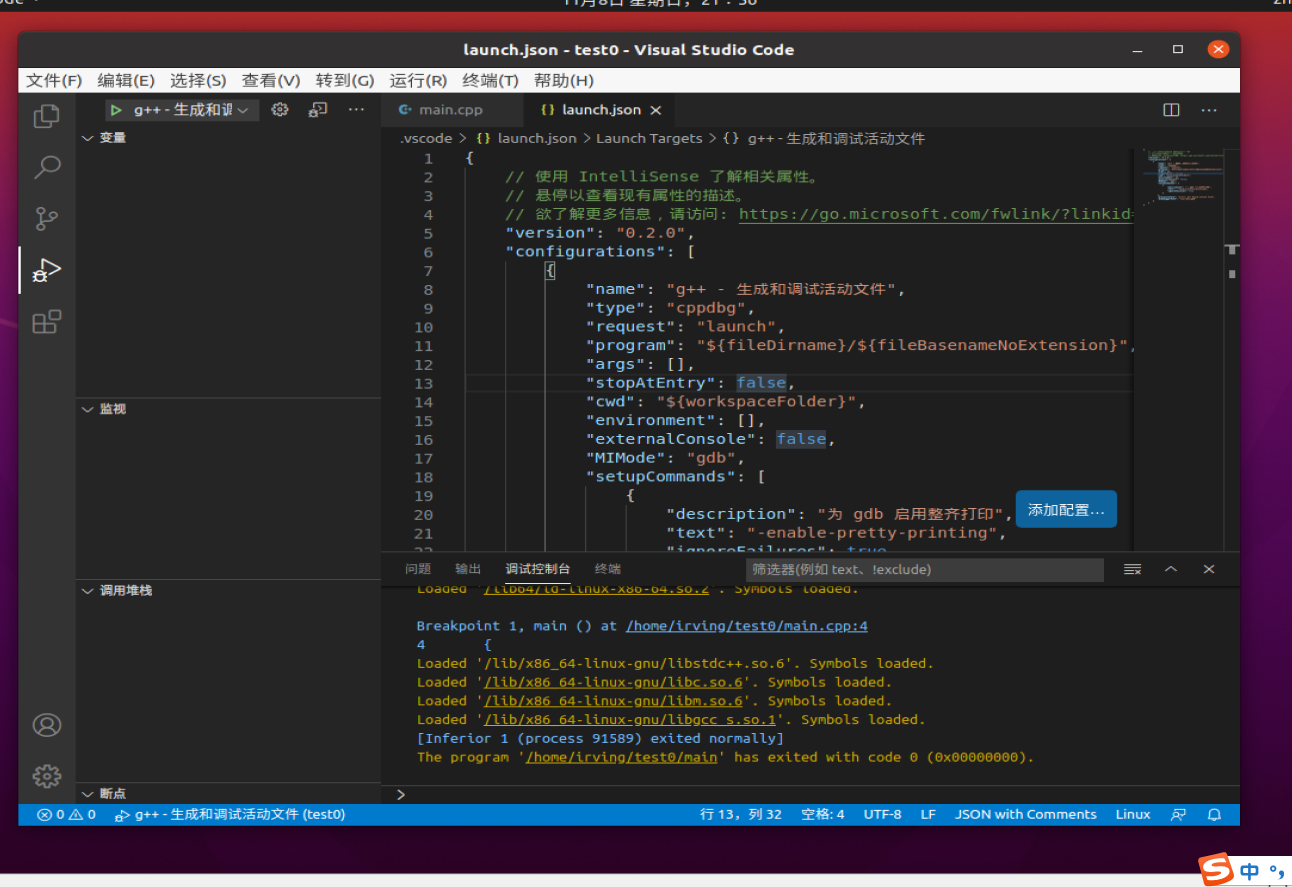

然后就会出现一个launch文件

将其中的代码修改一下

{// 使用 IntelliSense 了解相关属性。 // 悬停以查看现有属性的描述。// 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387"version": "0.2.0","configurations": [{"name": "g++ - 生成和调试活动文件","type": "cppdbg","request": "launch","program": "${fileDirname}/${fileBasenameNoExtension}","args": [],"stopAtEntry": false,"cwd": "${workspaceFolder}","environment": [],"externalConsole": false,"MIMode": "gdb","setupCommands": [{"description": "为 gdb 启用整齐打印","text": "-enable-pretty-printing","ignoreFailures": true}],"preLaunchTask": "C/C++: g++ build active file","miDebuggerPath": "/usr/bin/gdb"}]
}

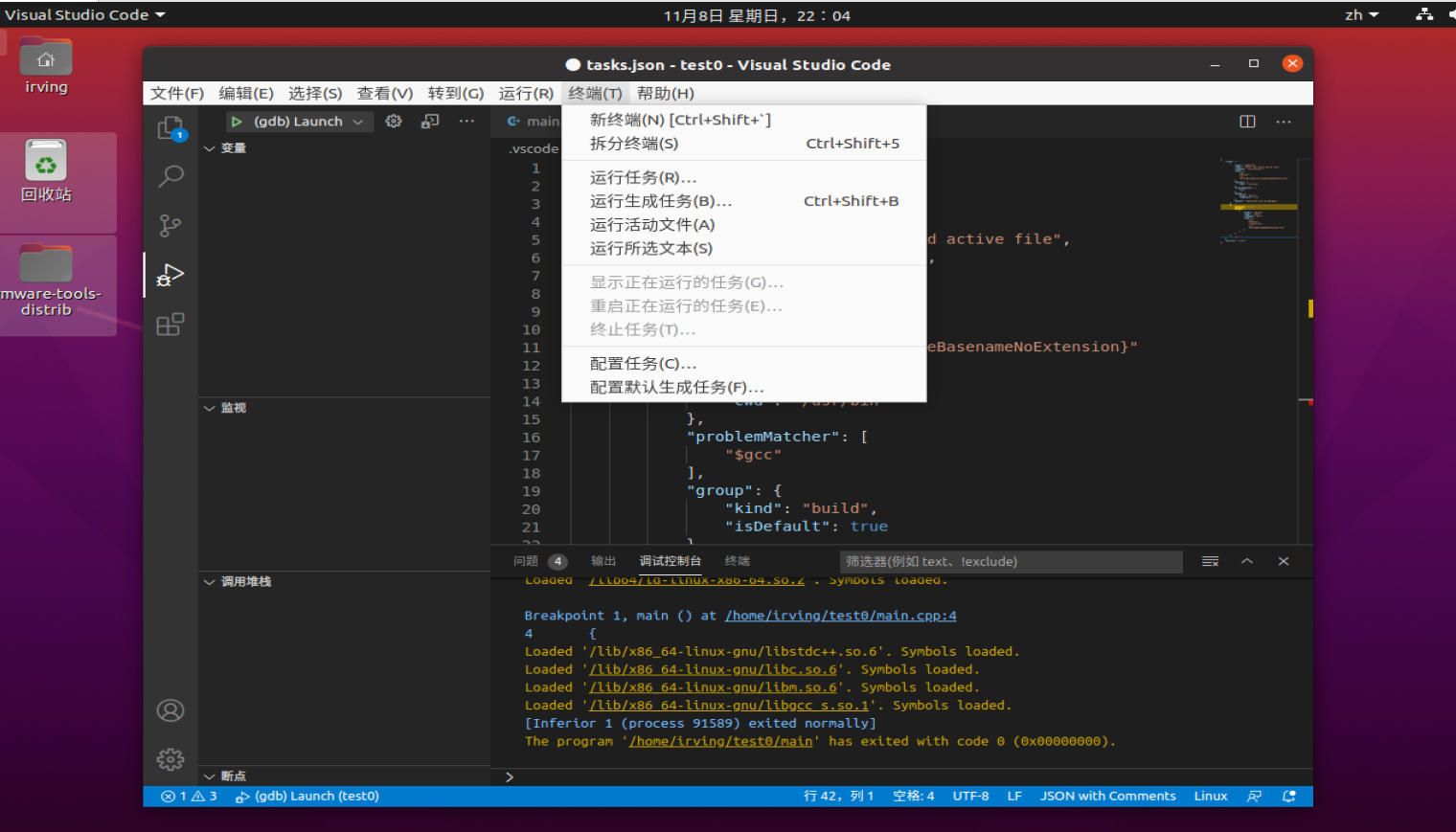

点击终端中的配置任务，选择第一个
将其中的代码改成

{"version": "2.0.0","tasks": [{"label": "build","type": "shell","command": "g++","args": ["-g","${file}","-std=c++11","-o","${fileBasenameNoExtension}.out"]}]
}

使用ctrl+shift+B来调出命令，进行Build

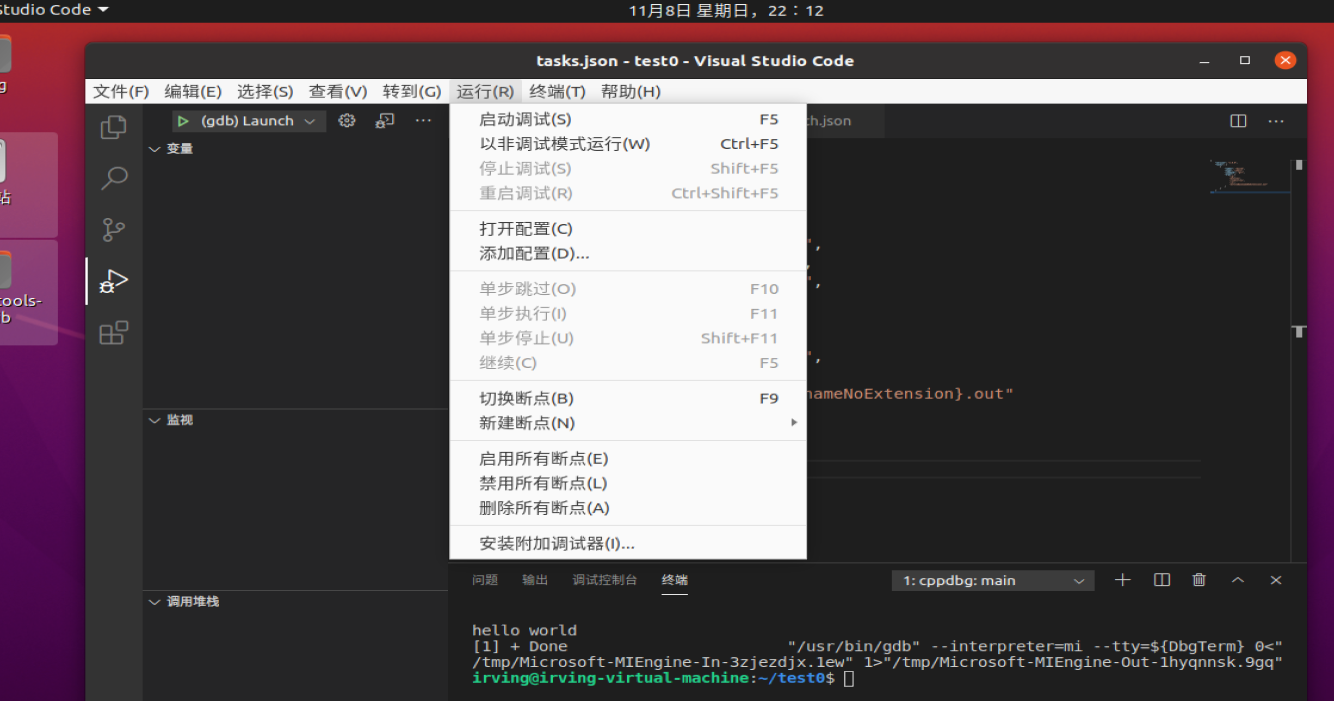

然后开始调试

完成！

参考资料
链接: link.

二丶Proteus仿真运行stm32程序

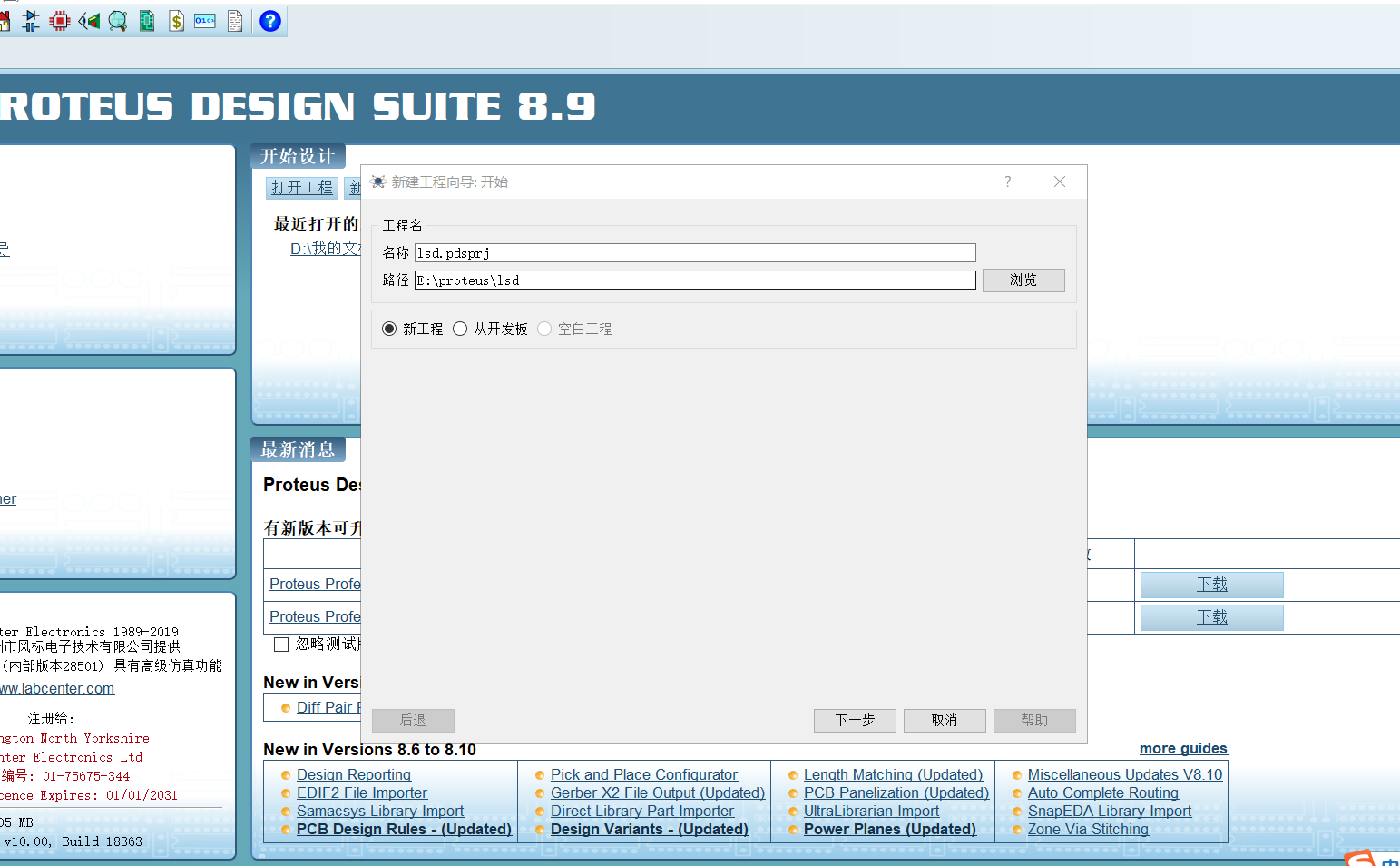

创建工程，注意不能出现中文

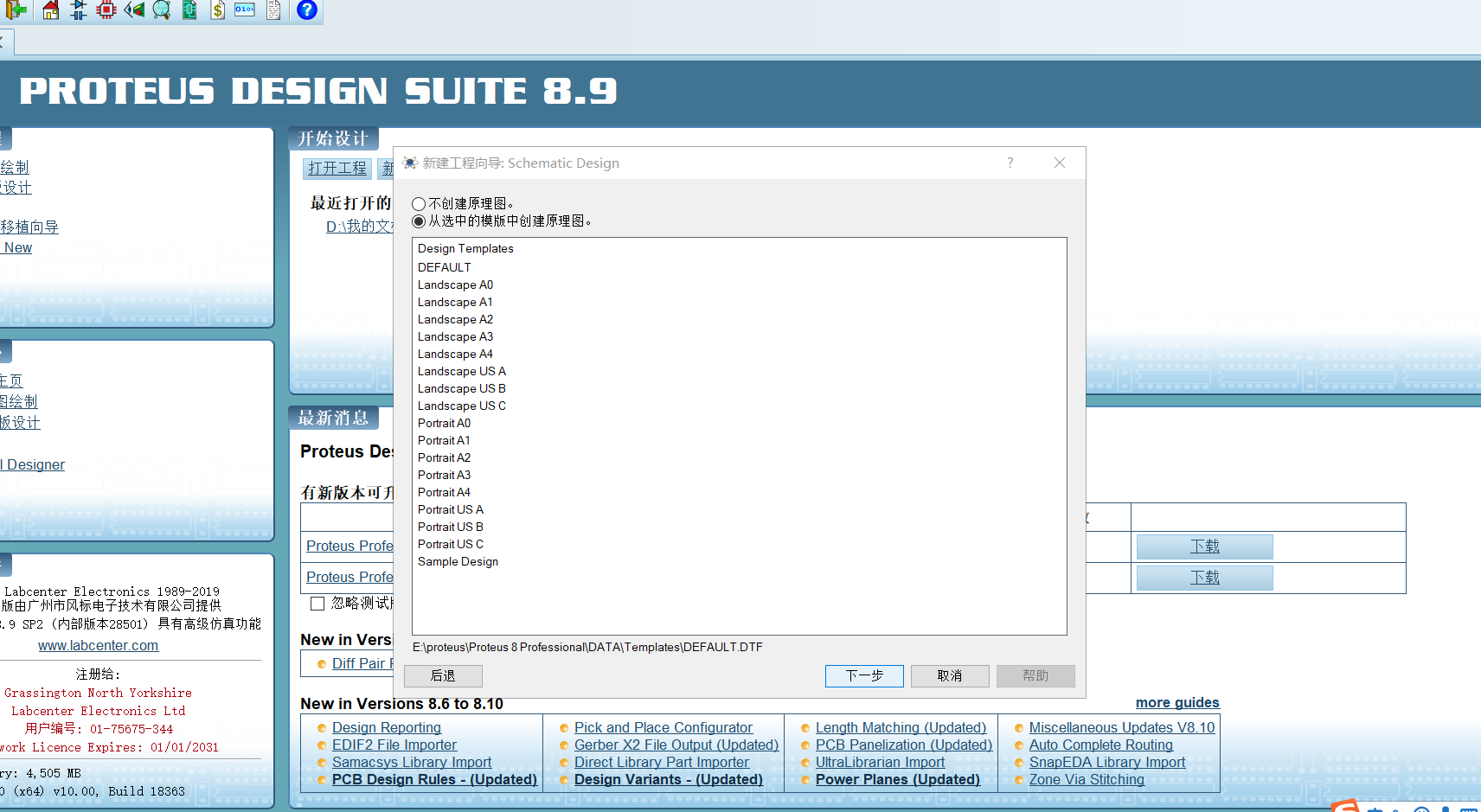

选择从选中的模板中创建原理图（DEFAULT）。

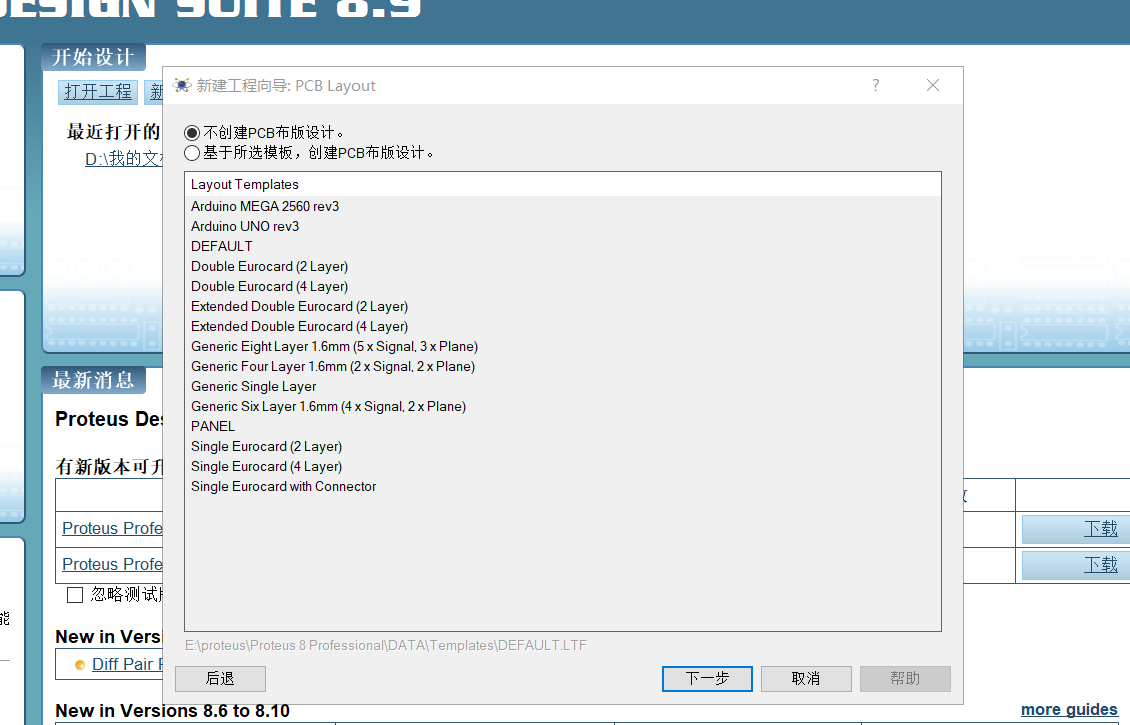

选择不创建PCB布版设计

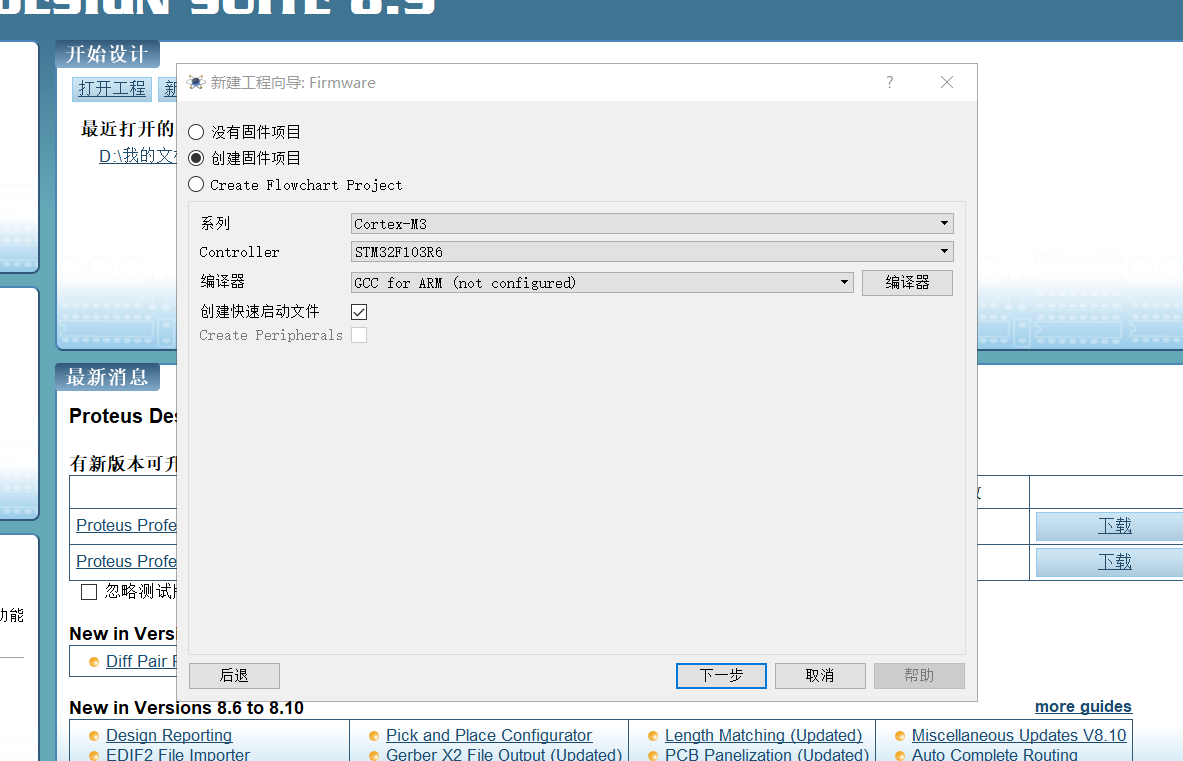

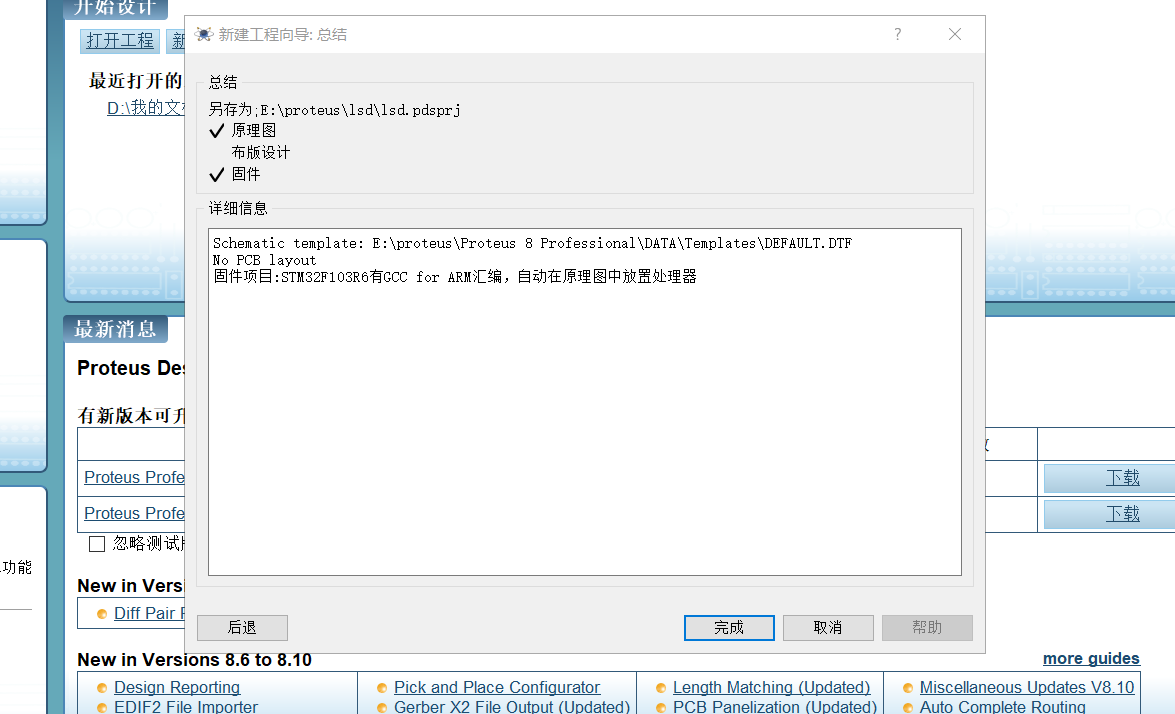

选择创建固件项目，其中：系列选择Cortex-M3，Controller选择STM32F103R6，点击下一步，然后创建成功。

选择器材

LED-YELLOW，RES

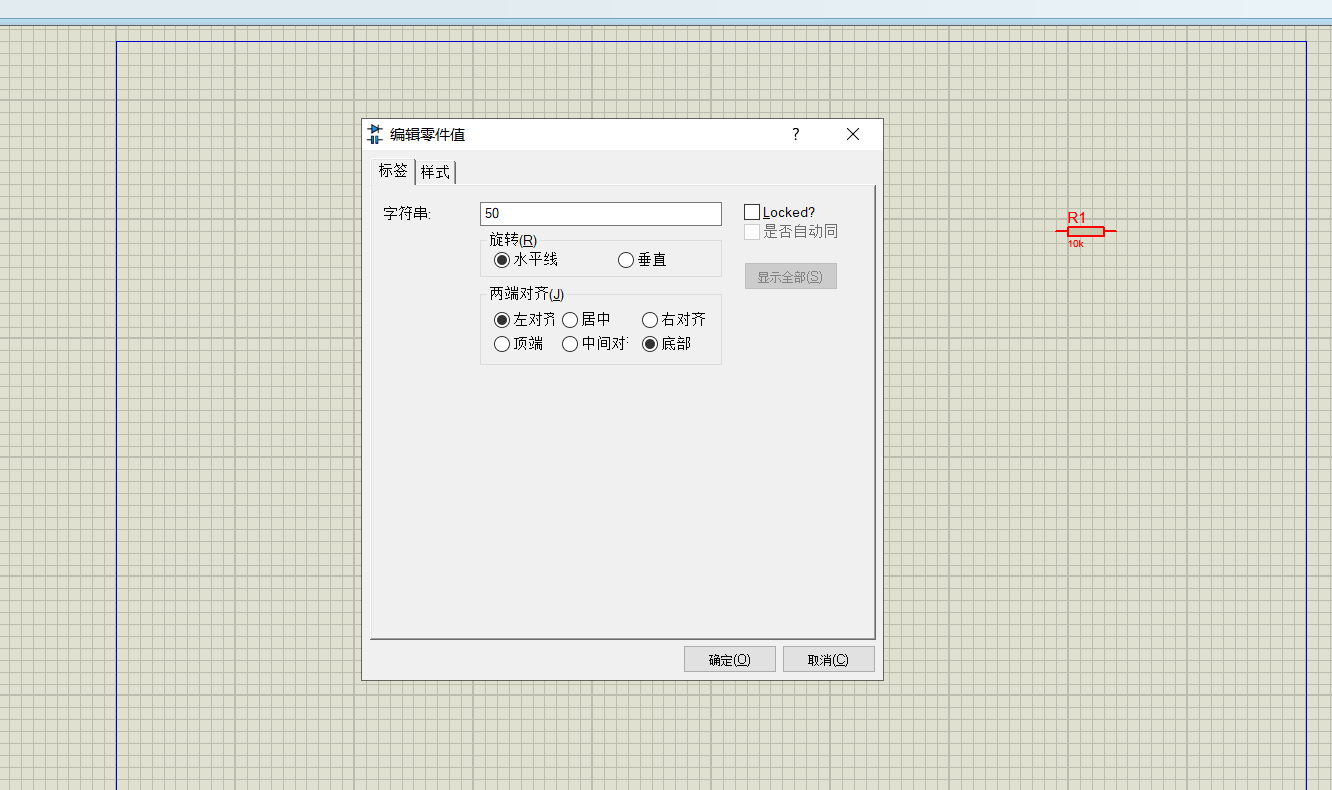

注意将电阻的值改小，过大灯可能会不亮

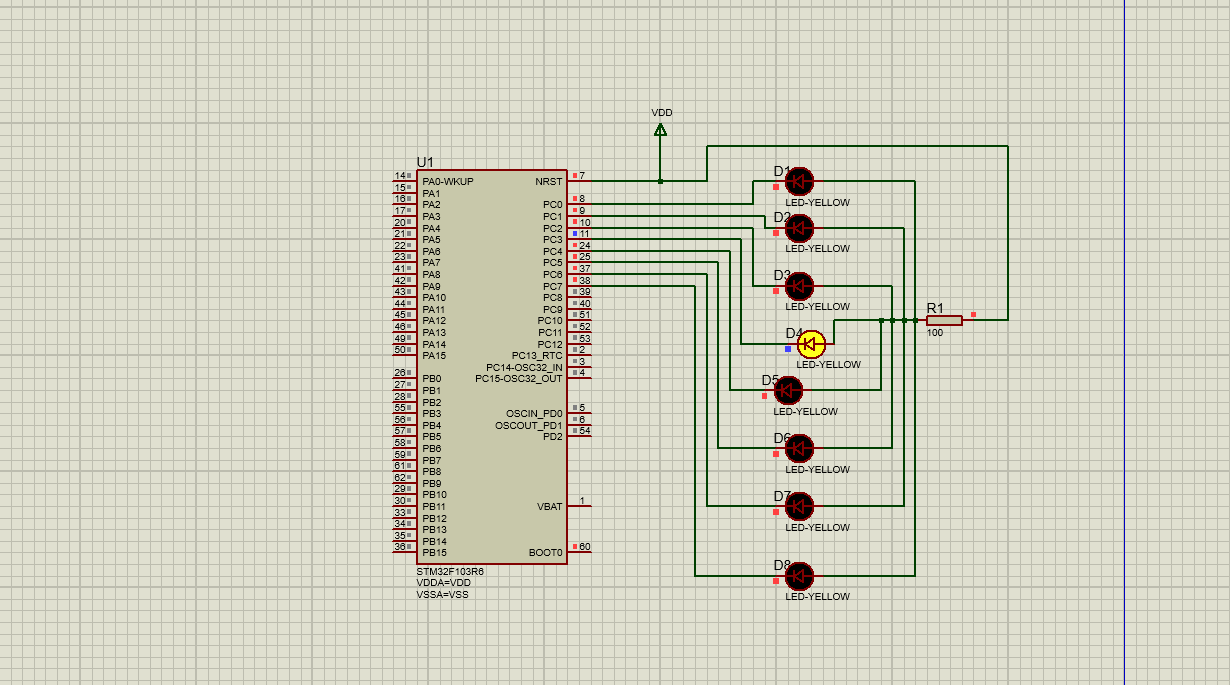

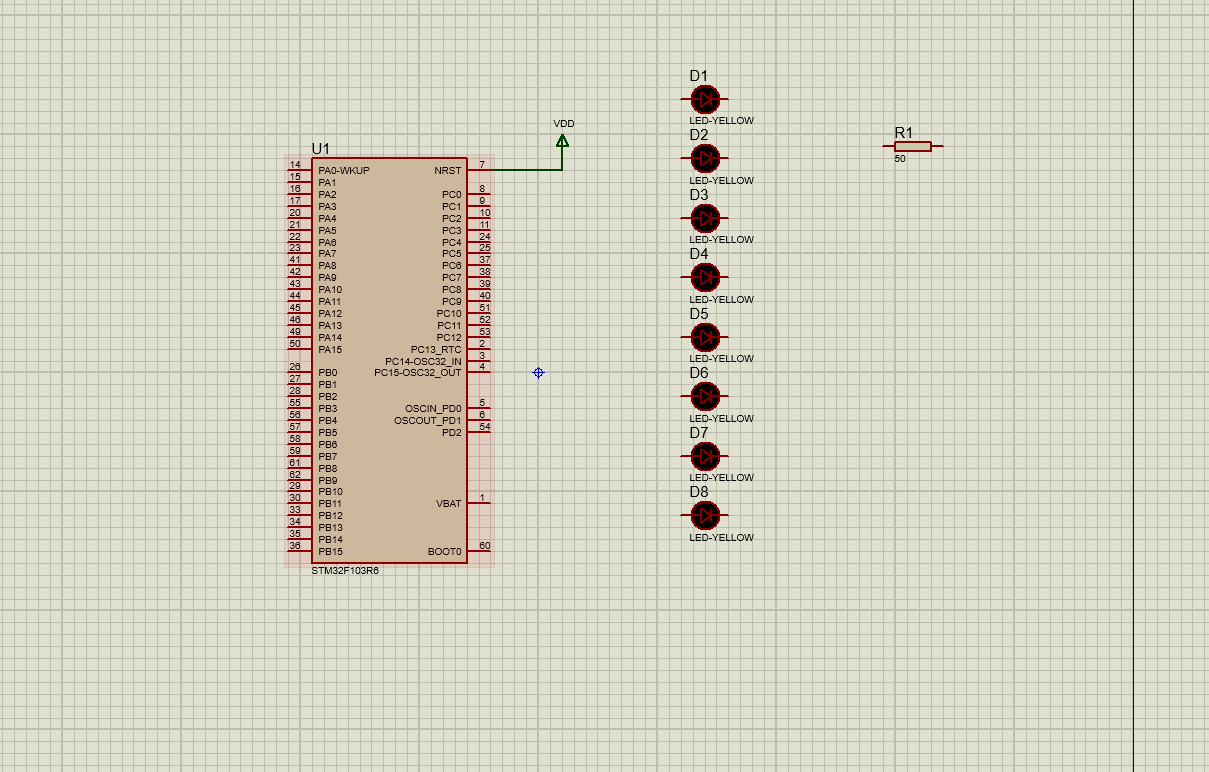

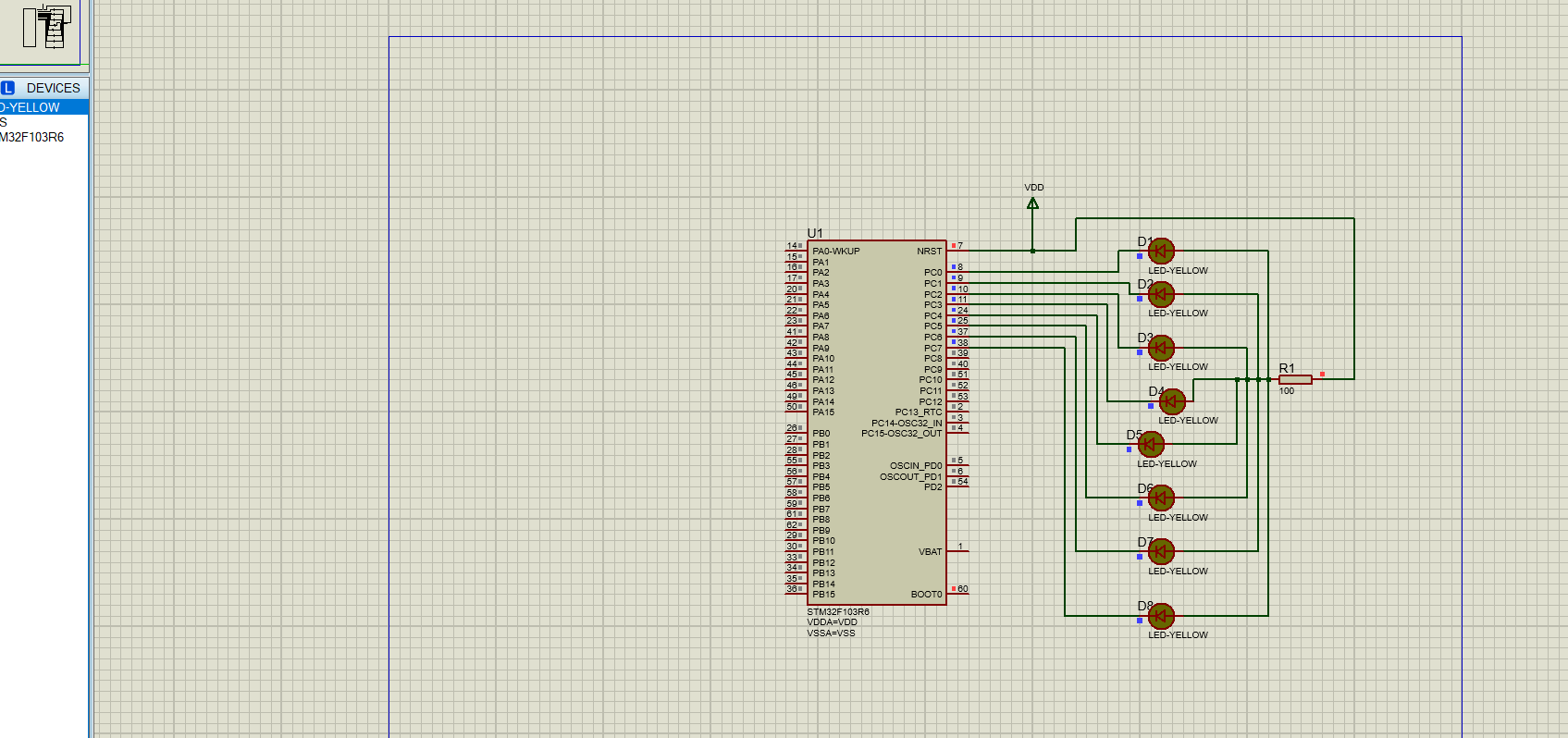

排列好，准备连线

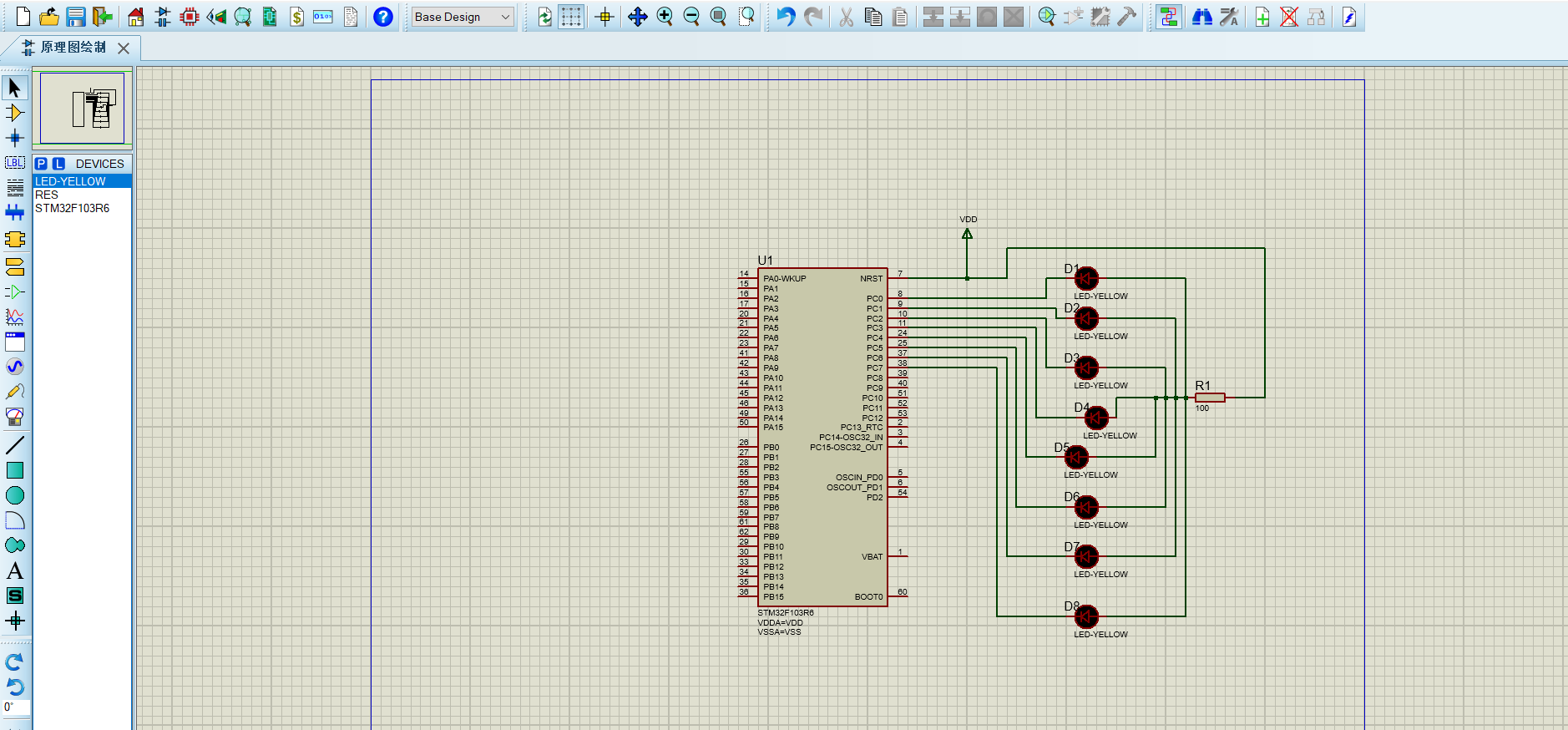

选用C0-C7端口，总共8个

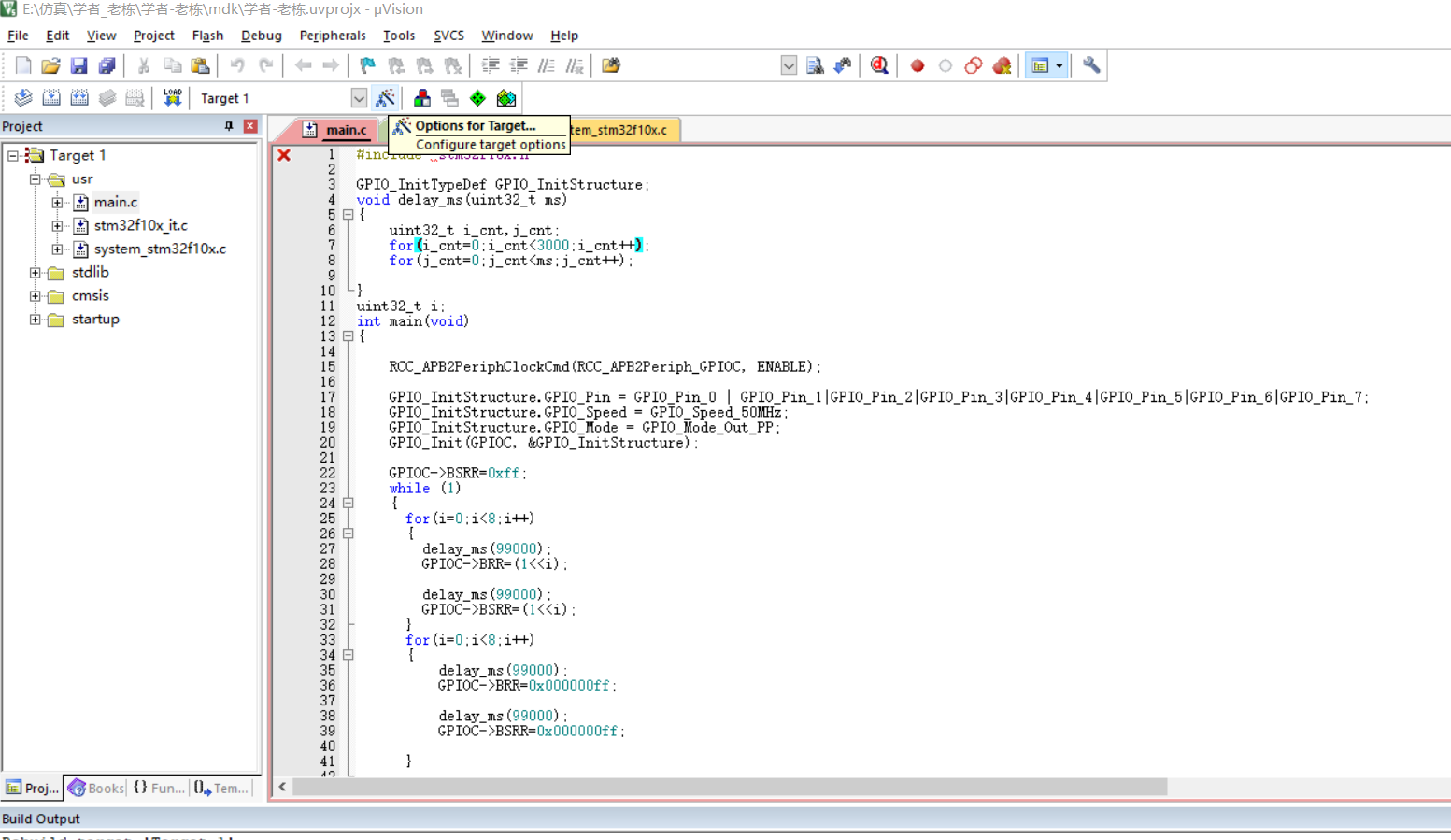

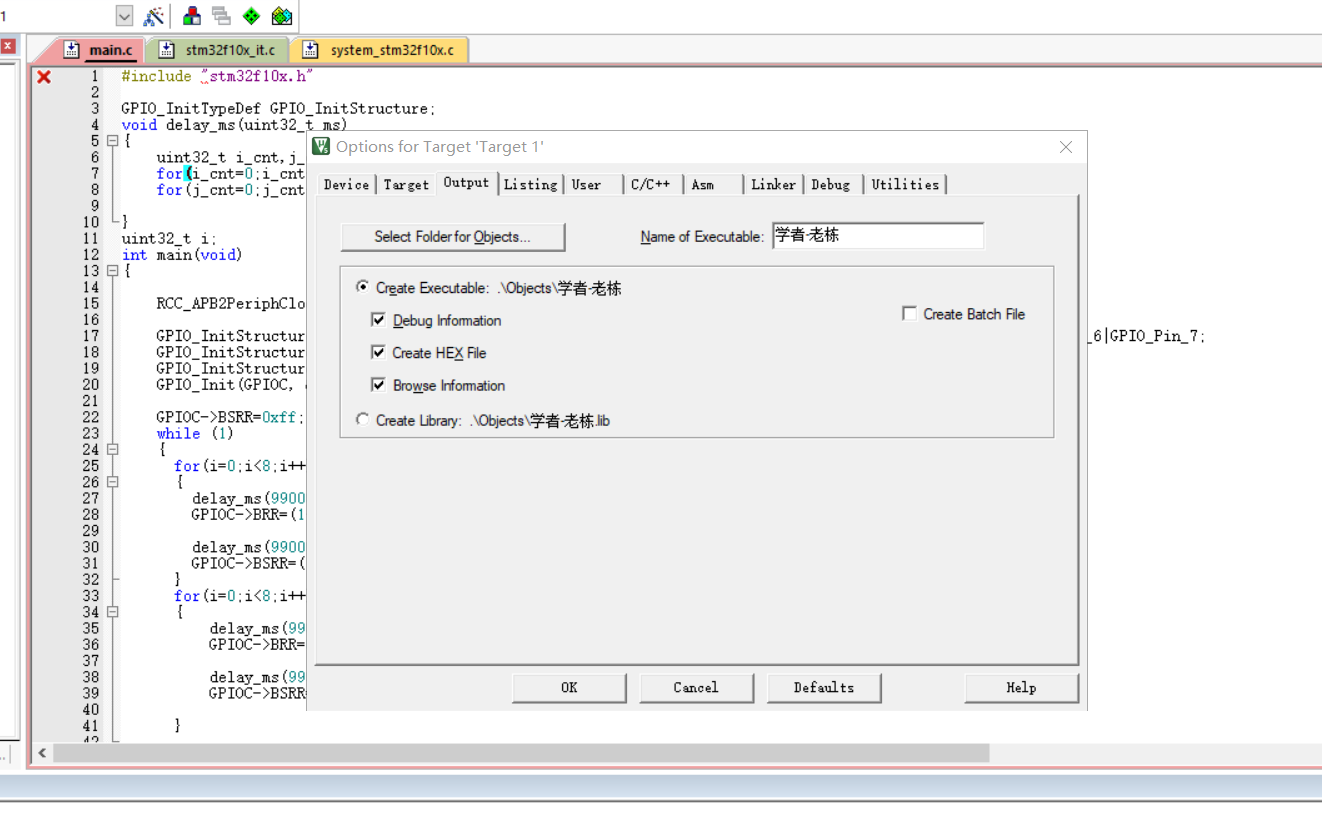

进入keil 5中选择Option for Target,然后勾选Create HEX file，生成hex文件

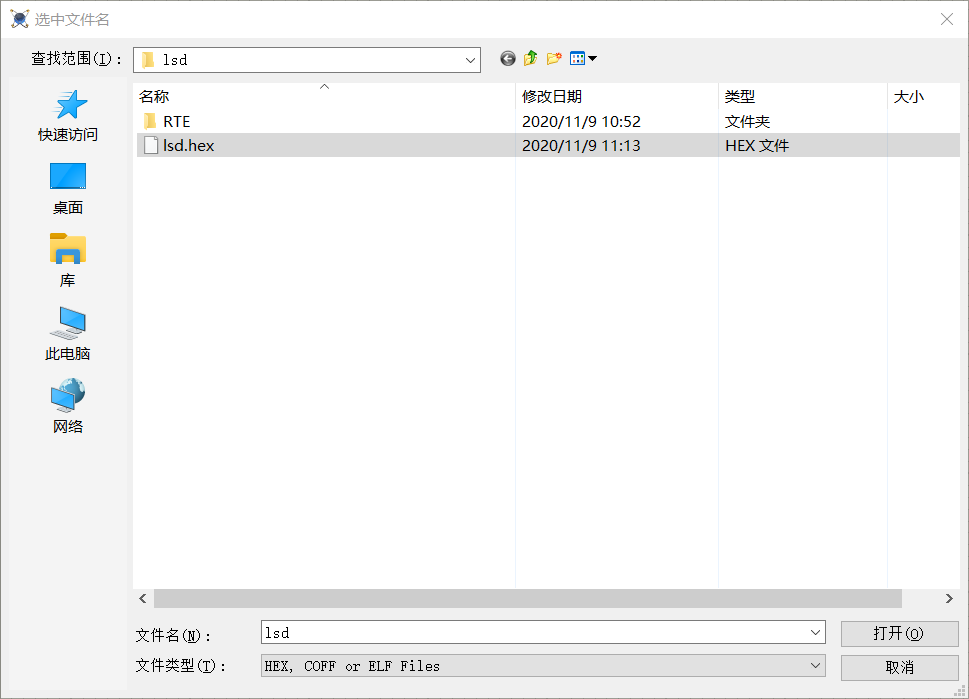

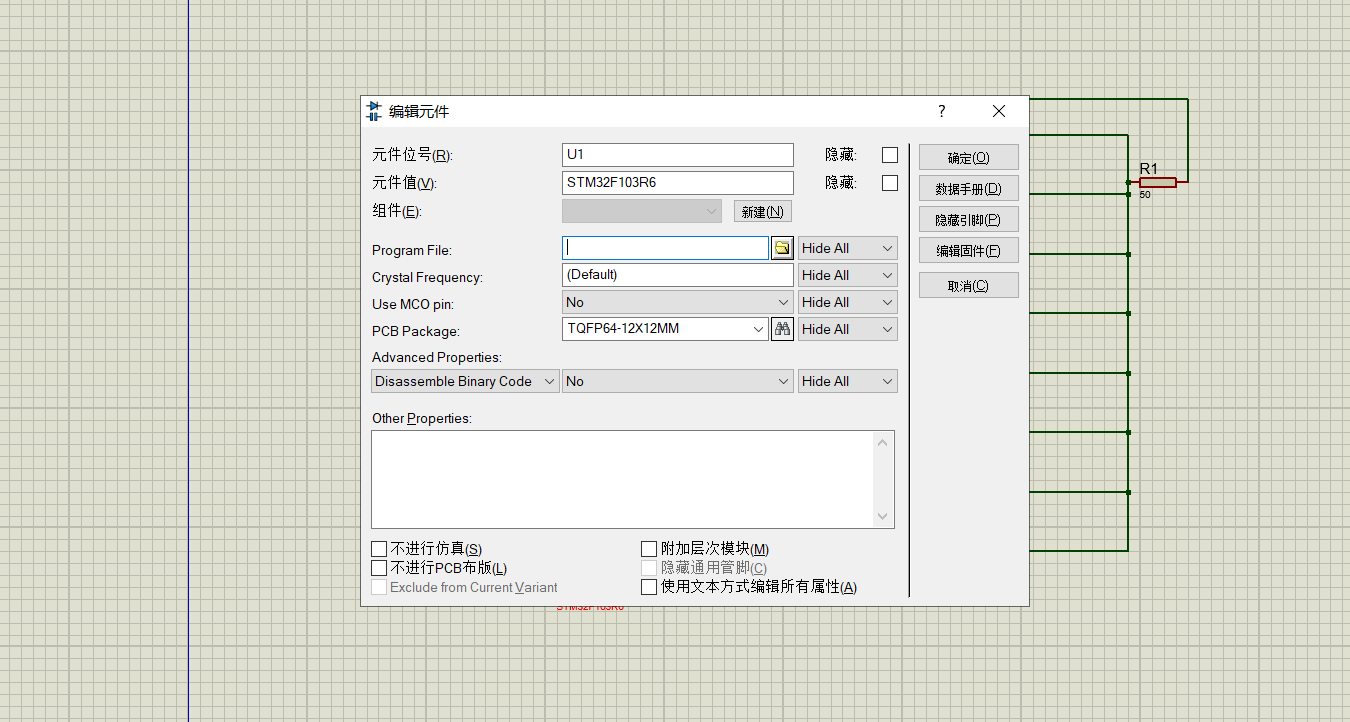

双击芯片，将获得的hex文件放入芯片里

完成！

实验结果

8个灯交替点亮，然后就是8个灯一起亮


参考资料
链接: link.

三丶学习使用Altium Designer软件绘制一个stm32最小系统的电路原理图、PCB图

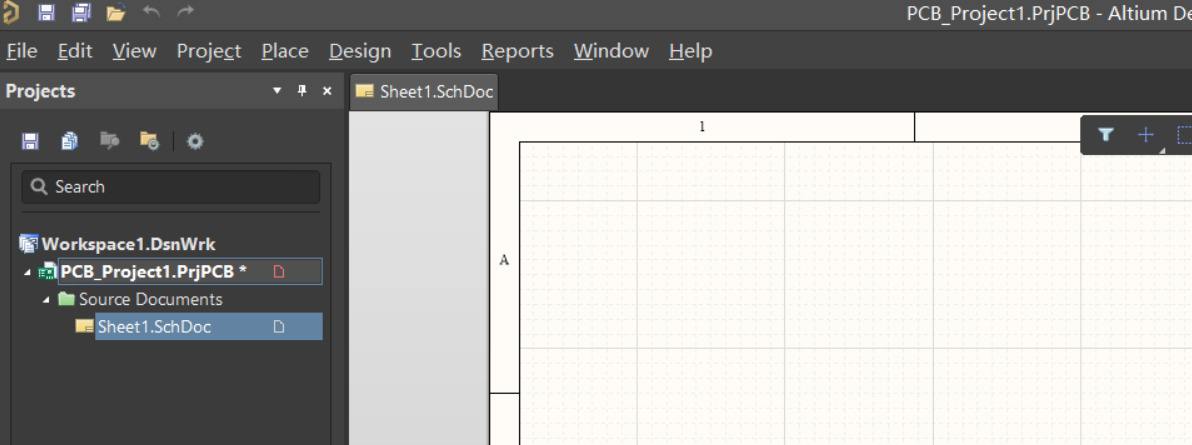

创建工程

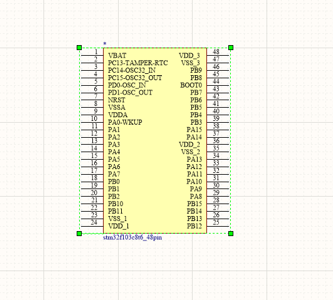

创建一个原理库

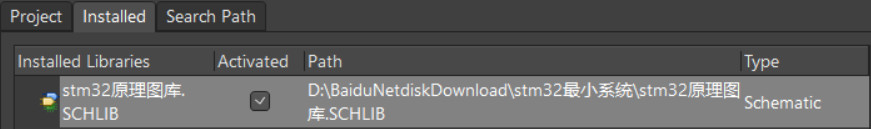

添加库

添加原件

连线
点击工具栏上的“放置线”工具，开始连线

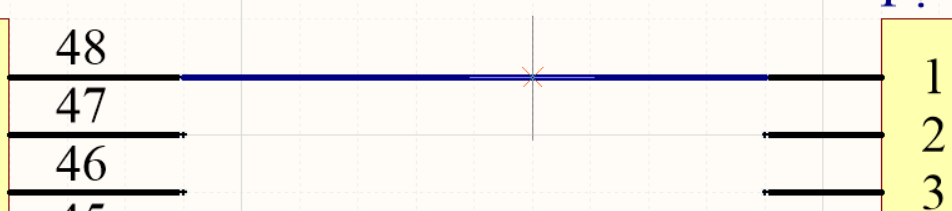

点击两个引脚即可将它们连接起来。

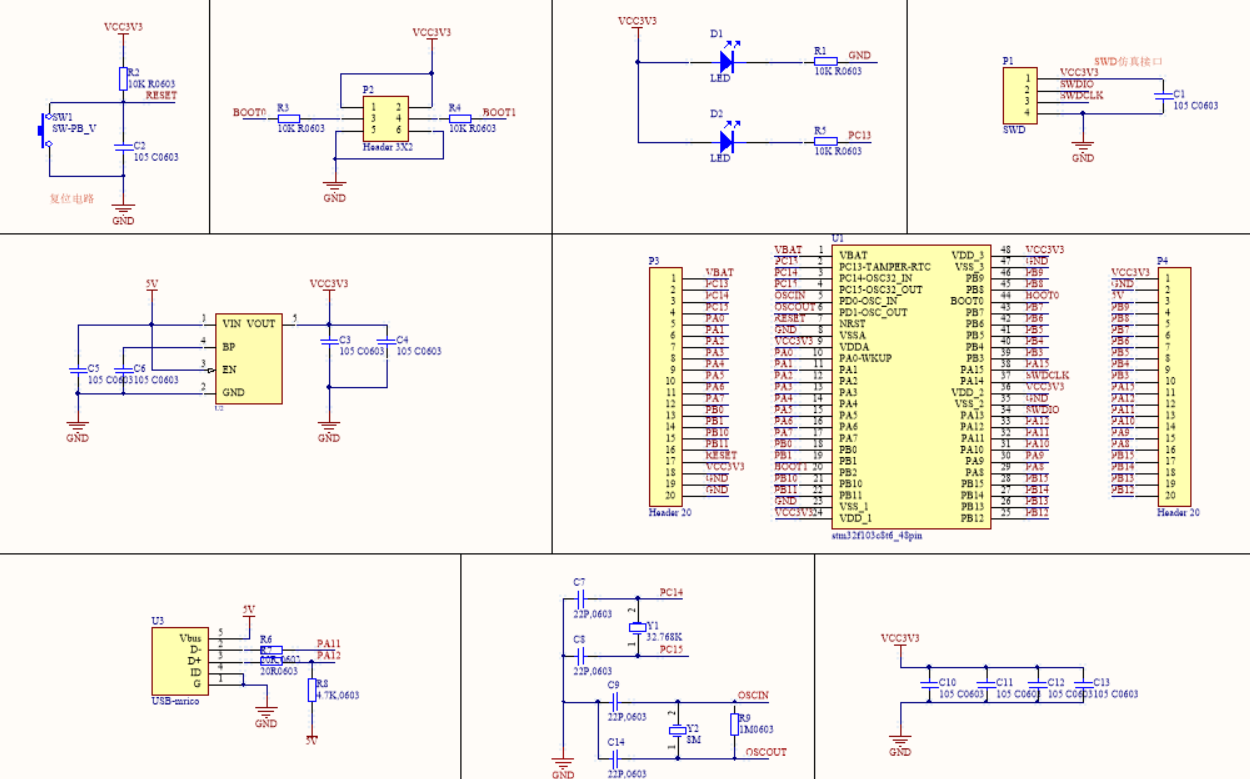

参考前辈的做法，最后得到最终图形

链接: 1.

. 链接: 2.

结果：

四丶总结

对于VScode还有stm32流水灯的简单应用，做的时候遇到的问题需要耐心的找，然后改正！
