       IPC-7351 LP Wizard 是专门生成PCB lib的第三方工具，现在已经被Menter收购并集成在PADs中了。本文介绍如何用IPC-7351 LP Wizard生成所需要的PCB lib。

1. 用16 pin的TSSOP作为例子，下图是TSSOP元件的外形尺寸：

2. 打开LP Wizard，由于TSSOP元件的封装属于SMD，所以选择Calculate –> SMD Calculate，出现如下界面：

3. 在左侧列表里选择 Small Outline Package（SOP），然后单击OK按钮。出现如下界面：

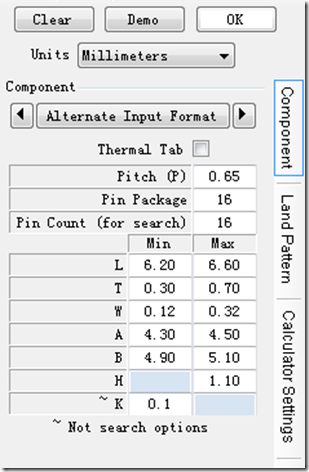

4. 在左侧的参数列表里输入TSSOP 16的各类数据，如下所示：由于TSSOP 尺寸是以mm为单位的，所以Units中选Millimeters，这个也是LP Wizard Units的默认值。

正在上传…重新上传取消

5. 然后单击OK按钮，在Component中我们可以看到生成的元件的外形尺寸图：

6. 单击LandPattern，我们可以看到生成的PCB lib的外形尺寸图：

7. 下面要做的工作就是导出PCB lib。点击Wizard按钮，弹出如下的对话框：

        可以在Land Pattern Name中对该lib重新命名，这里我们采用默认的名字。在PLB File Options里，可以选择是不是将数据写入PLB09 file以及PLB09 file文件的位置，还有就是是不是需要E-mail出去（只支持outlook），这里我们都选择否。

8. 然后在CAD output Options中，选择CAD tools，即要输出给哪个CAD tools用。我们这里选择Pads Layout（这里支持大多数流行的CAD软件）。软就就出现如下的界面：

9.  在Attribute列表里添加attribute。然后在Pads Layout Options中选择版本号，Library的路径以及library的名字；然后选择输出PartType和Decal，由于这里只是一个PCB lib，所以可以只选择Decal。在Layer  Assignment中，可以选择是不是要Extended Layers，这个会涉及到默认的Solder Master Top等的默认层，这里选择Extended Layers。如下图所示：

然后打开PADs Layout软件。（在导出Pads Layout lib的时候，必须要打开Pads Layout软件）。

10. 最后切换回LP Wizard的界面，单击Create或者Create and  Close按钮，即大功告成。
