单相桥式整流电路因为其电能利用率高、输出电压高、直流脉动成分小(纹波小)，所以在直流电源中广泛应用。

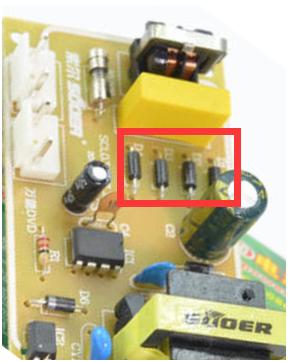

桥式整流的4支二极管

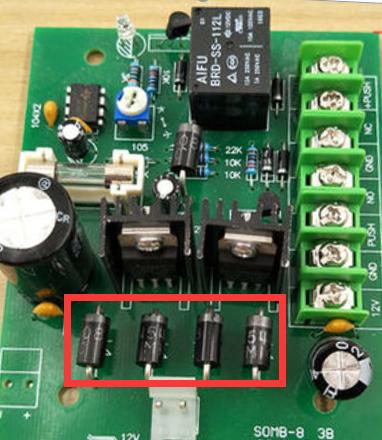

桥式整流的4支二极管

整流电路中因为用4支整流二极管，对初学者来讲，能够看得懂电路，理解原理，但画电路图或组装桥式电路中时往往不知道4支整流二极管如何来连接，特别是组装电路时，一旦接反任意一支二极管，都会带来烧毁电路的严重后果。

那如何快速准确的画出电路或焊接组装出电路呢，笔者总结了4句口诀，初学者只要牢记4句口诀，保证不会出现连接错误的情况发生。

4句口诀是：

正负正负接交流

正正负负出直流

负负得正(直流电源正极)

正正得负(直流电源负极)

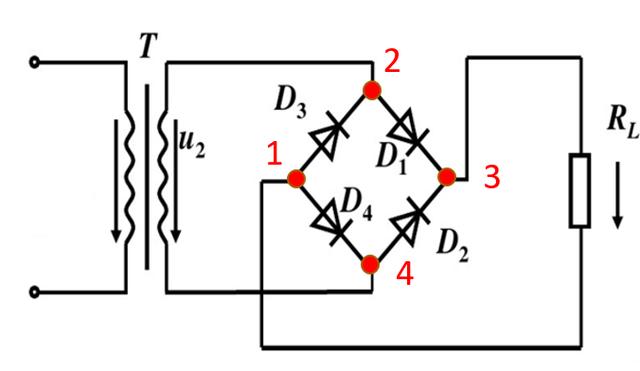

单相桥式整流原理图

我们来解释一下4句口诀的含义，如上图单相桥式整流电路图所示，4支整流二极管共有4个节点，2、4两个节点分别连接的是一支二极管的正极和另一支二极管的负极，2、4节点是接交流输入，所以"正负正负接交流"；1节点连接的是两支二极管的正极，3节点连接的是两支二极管的负极，1、3节点是整流后的直流输出端，故称为"正正负负出直流"；3节点连接的是两支二极管的负极，输出的是直流电的正极，所以"负负得正"；1节点连接的是两支二极管的正极，输出的是直流电的负极，所以"正正得负"。
