快速阅读

如何画数据流图，以及如何在visio2013中画数据流图。数据流图中各个园元分别代表什么含义。

什么是数据流图

DFD=data flow diagram

在系统设计阶段。是对将来要构建的系统提取一个逻辑模型的过程 。关注点是过程内数据的处理

标识图元有四个 ，分别是实体，过程，数据流，数据存储

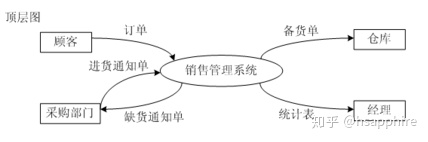

可以逐步求精，先画顶层数据流图，再到分层以数据流图，最后可以形成数据字典和底动数据流图

常用的主要有以下：

矩形：表示源点或终点

矩形少一边：表示数据存储

圆形：表示加工、动作。

数据流：用箭头连接的线

visio2013中如何画数据流图

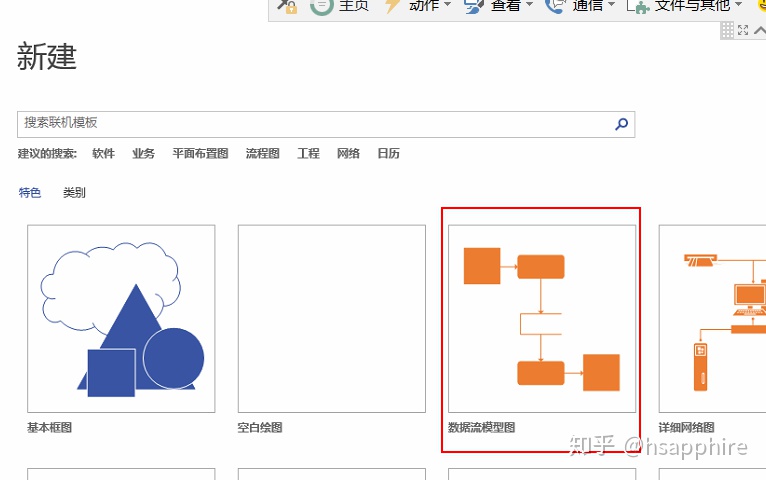

文件-新建-数据流模型图

打开以后，会看到左边会显示画流程图需要用的图元

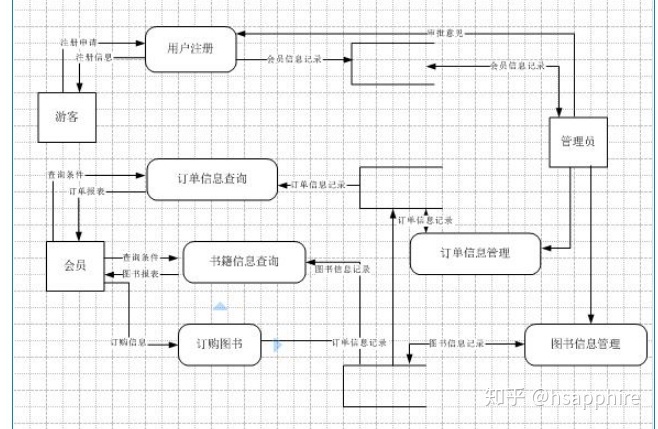

举例

友情提示

我对我的文章负责，发现好多网上的文章 没有实践，都发出来的，让人走很多弯路，如果你在我的文章中遇到无法实现，或者无法走通的问题。可以直接在公众号《爱码农爱生活 》留言。必定会再次复查原因。让每一篇 文章的流程都能顺利实现。
